Nestandartinių Pneumatinių Cilindrų Projektavimas ir Gamyba: Sprendimai Ekstremalioms Sąlygoms
Sunkiai randate nestandartinių balionų, kurie atitiktų jūsų specialius reikalavimus? Daugelis inžinierių gaišta brangų laiką bandydami pritaikyti standartinius komponentus unikalioms reikmėms, o tai dažnai lemia prastesnį našumą ir patikimumą. Individualus pneumatinis balionai leidžia rasti sprendimus ekstremaliomis darbo sąlygomis, nes yra specializuotos konstrukcijos su unikaliomis savybėmis. Tai apima specialios formos kreipiančiąsias, pagamintas naudojant pažangius gamybos procesus, aukštos temperatūros sandariklius, pagamintus iš pažangių medžiagų, ir konstrukcinės inžinerijos sprendimus, skirtus ilgo eigos cilindrams.
Iššūkiai ir Sprendimai Nestandartiniams Cilindrams
Per 15 metų karjerą asmeniškai prižiūrėjau šimtų nestandartinių balionų projektavimą ir supratau, kad sėkmė priklauso nuo to, kaip suprasti svarbiausius gamybos procesus, medžiagų pasirinkimo veiksnius ir struktūrinės inžinerijos principus, kurie išskirtinį nestandartinį balioną skiria nuo vidutinio.

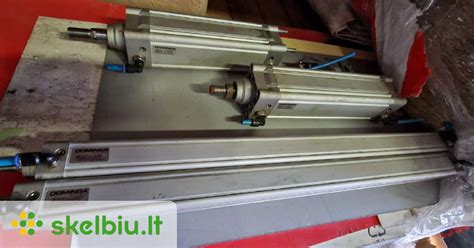

Specialios Formos Kreipiančiųjų Bėgių Gamyba
Specialios formos kreipiamieji bėgiai, skirti pagal užsakymą gaminamiems cilindrams, gaminami taikant kelių etapų procesą, kurį paprastai sudaro 5 ašių CNC apdirbimas, vielos elektrolitinio išlydžio (EDM) pjovimas, preciziškas šlifavimas ir terminis apdorojimas. Šie procesai leidžia pasiekti itin tikslias tolerancijas ir sudėtingas geometrijas.

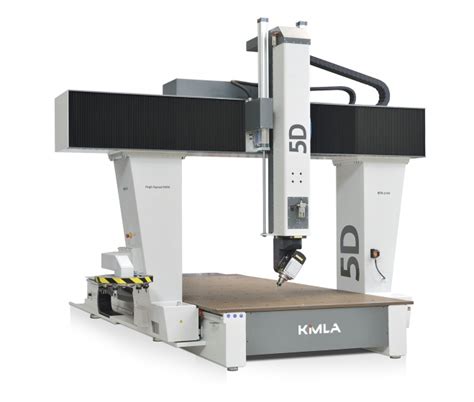

5 ašių CNC apdirbimas yra pažangus gamybos procesas, leidžiantis vienu metu pjauti detales penkiomis skirtingomis ašimis ir taip kurti labai sudėtingas geometrijas. Tai leidžia gaminti kreipiančiąsias su sudėtingais profiliais, kurie yra būtini specifinėms programoms.
Vielos elektrolitinio išlydžio apdirbimas (Wire EDM) yra netradicinis apdirbimo procesas, kai elektra įkrauta viela itin tiksliai pjauna laidžias medžiagas. Šis metodas yra idealiai tinkamas sudėtingų formų ir vidinių kampų apdirbimui su dideliu tikslumu, užtikrinant nepriekaištingą paviršiaus apdailą ir geometrinį tikslumą.
Kombinuojant 5 ašių CNC apdirbimo, vielos EDM ir tikslaus šlifavimo metodus, specialios formos kreipiančiųjų bėgių leistinosios nuokrypos gali būti ±0,005 mm, o paviršiaus apdaila siekia 0,2-0,4 Ra. Profilio tikslumas (atitikimas teorinei formai) gali būti išlaikytas 0,01-0,02 mm ribose naudojant šiuolaikinius gamybos metodus.
Pavyzdžiui, dirbant su puslaidininkių įrangos gamintoju, reikėjo cilindro su integruotu balandžių uodegos kreipikliu, galinčiu palaikyti tikslią plokštelių tvarkymo įrangą. Sudėtingam profiliui reikėjo 5 ašių apdirbimo, kad būtų galima sukurti pagrindinę formą, ir vielos EDM, kad būtų galima sukurti tikslius sukibimo paviršius.
Medžiagų Pasirinkimas Ekstremalioms Sąlygoms
Aukštos temperatūros pneumatinėms sistemoms reikalingos specialios sandarinimo medžiagos, kurios išlaiko elastingumą, atsparumą dilimui ir cheminį stabilumą aukštoje temperatūroje. Pažangūs polimerai, pavyzdžiui, PEEK junginiai, gali nuolat veikti iki 260 °C temperatūroje, o specialūs PTFE mišiniai pasižymi išskirtiniu cheminiu atsparumu iki 230 °C.
Polieterio eterketonas (PEEK) yra aukštos kokybės inžinerinis termoplastas, pasižymintis puikiomis mechaninėmis savybėmis ir atsparumu ekstremalioms temperatūroms bei atšiaurioms cheminėms medžiagoms. Anglimi užpildyti PEEK sandarikliai arba metalu įtempti PTFE sandarikliai leidžia pneumatiniams cilindrams nepertraukiamai veikti iki 260 °C temperatūroje.
Grafito kompozito sandarikliai, skirti pertraukiamam poveikiui, gali atlaikyti iki 350 °C temperatūrą. Tai atveria galimybes naudoti pneumatinius cilindrus net ir pačiose karščiausiose pramoninėse aplinkose.
Pavyzdžiui, vykdant projektą stiklo gamybos įmonėje, buvo sukurti pagal užsakymą pagaminti balionai, kurie veikė šalia atkaitinimo krosnių, kuriose aplinkos temperatūra siekė 180 °C. Taip pat dirbta plieno gamykloje, kurioje hidrauliniai cilindrai buvo naudojami nepertraukiamo liejimo zonoje, kur aplinkos temperatūra siekė 150-180 °C.
Maisto perdirbimo įrangos gamintojui pasirinktiems kreipiamiesiems bėgeliams pasirinktas 440C nerūdijantis plienas, nepaisant to, kad jį sunkiau apdirbti. Plovimo aplinka su ėsdinančiomis valymo priemonėmis būtų greitai suardžiusi standartinius plieninius variantus. 440C nerūdijančio plieno atsparumas korozijai užtikrina ilgaamžiškumą ir patikimumą net ir agresyviose aplinkose.
Konstrukcinės Inžinerijos Sprendimai Ilgo Eigos Cilindrams
Tarpinių atramų poreikis priklauso nuo strypo skersmens, orientacijos ir tikslumo reikalavimų. Paprastai horizontaliuose cilindruose su standartiniu strypo ir koto santykiu (0,3-0,4) tarpinių atramų reikia, kai eiga viršija 1,5 metro. Tikslią ribą galima apskaičiuoti pagal deformacijos formulę: δ = (F × L³) / (3 × E × I), kai didelė deformacija (paprastai > 1 mm) rodo, kad reikalinga atrama.
Tamprumo modulis (dar vadinamas Youngo moduliu) yra pagrindinė medžiagos savybė, kuria matuojamas medžiagos standumas ir jos atsparumas tampriai deformacijai veikiant įtempiams. Didelis tamprumo modulis reiškia didesnį standumą ir mažesnį deformaciją.
Ploto inercijos momentas yra geometrinė skerspjūvio savybė, atspindinti, kaip jo taškai pasiskirstę savavališkos ašies atžvilgiu, o tai labai svarbu apskaičiuojant sijos įlinkį. Didelis ploto inercijos momentas reiškia didesnį atsparumą lenkimui.
Pavyzdžiui, 5 metrų eigos cilindro, skirto lentpjūvei, standartinis strypas visiškai išsitraukus būtų nukrypęs daugiau kaip 120 mm. Padidinus strypo skersmenį nuo 40 mm iki 63 mm, teorinę deformaciją pavyko sumažinti iki 19 mm - vis dar per daug, kad būtų galima naudoti pagal paskirtį. Tokiais atvejais prireikė papildomų konstrukcijos pakeitimų.
Tiltų apžiūros platformai skirtame 4 metrų eigos cilindre buvo įdiegtos išorinės aliuminio santvarų atramos išilgai cilindro vamzdžio, siekiant sustiprinti konstrukciją ir sumažinti strypo deformaciją.
Montuojant teatro scenos mechanizmo 6 metrų eigos cilindrą, buvo pastebėta, kad tvirtinimo paviršiai neatitinka 0,8 mm. Nors tai atrodė nežymiai, tačiau dėl to galėjo atsirasti sukibimas ir ankstyvas susidėvėjimas. Tokiais atvejais būtinas preciziškas surinkimas ir, jei reikia, papildomi tvirtinimo elementai ar korekcijos.
Solid Mechanics - Geometry of Deformations for Typical Statically Indeterminate Axial Structures
Individualių Cilindrų Projektavimo ir Patvirtinimo Procesas
Norint suprojektuoti individualų cilindrą ekstremalioms reikmėms, reikia specialių žinių apie specialios formos kreipiamųjų bėgių gamybos procesus, medžiagų parinkimą aukštos temperatūros sandarikliams ir konstrukcinę inžineriją, kad būtų galima sustiprinti ilgą eigą.
Konstrukcijos Patvirtinimo Etapai
Individualių balionų konstrukcijos patvirtinamos taikant kelių etapų procesą:
- Kompiuterinis modeliavimas naudojant baigtinių elementų analizę (FEA): Šis metodas naudojamas patikrinti konstrukcijos vientisumą ir nustatyti galimas įtempių koncentracijas dar prieš fizinio prototipo gamybą. Tai leidžia optimizuoti dizainą ir išvengti galimų gedimų.
- Prototipų bandymai kontroliuojamomis sąlygomis: Dažnai atliekami pagreitinti eksploatavimo trukmės bandymai, kai slėgis ir ciklų dažnis 1,5-2 kartus viršija projektinį. Tai padeda įvertinti cilindro ilgaamžiškumą ir patikimumą realiomis darbo sąlygomis.
- Aplinkos kameros bandymai: Atliekami bandymai ekstremaliose temperatūrose, siekiant užtikrinti, kad sandarikliai ir medžiagos išlaikytų savo savybes nurodytame temperatūrų diapazone.
- Lauko bandymai: Atliekami bandymai su prietaisais, kuriais matuojami tokie parametrai kaip vidinė temperatūra, trinties jėgos ir derinimo stabilumas realioje darbo aplinkoje.
- Ardomieji prototipų bandymai: Atliekami bandymai siekiant patikrinti saugos ribas ir nustatyti maksimalią apkrovą, kurią cilindras gali atlaikyti prieš pradedant deformuotis ar sugesti.
Toks išsamus patvirtinimo procesas užtikrina, kad individualūs cilindrai atitiks visus specifikacijų ir saugos reikalavimus, net ir pačiose sunkiausiose darbo sąlygose.
Kaina ir Investicijų Atžvilgiu
Pagal užsakymą pagamintų balionų kaina labai skiriasi priklausomai nuo pritaikymo laipsnio, tačiau paprastai ji būna 2-10 kartų didesnė už standartinių modelių kainą. Paprastos modifikacijos, pavyzdžiui, specialus montavimas ar prievadų konfigūracijos, gali padidinti bazinę kainą 30-50%. Vidutinio sudėtingumo pritaikymas, įskaitant nestandartinę eigą ar specializuotus sandariklius, paprastai padidina kainą dvigubai. Labai specializuotos konstrukcijos su nestandartiniais kreipiančiaisiais bėgeliais, galimybe dirbti ekstremaliose temperatūrose arba itin ilgų eigų sustiprinimais gali kainuoti 5-10 kartų brangiau nei standartiniai modeliai. Nors pradinė investicija gali būti didesnė, individualūs cilindrai dažnai atsipirks dėl didesnio našumo, ilgaamžiškumo ir sumažėjusių eksploatavimo išlaidų ekstremaliose sąlygose.
