Aukšto Dažnio Praleidimo Juostos Filtras: Išsamus Paaiškinimas

Elektronikoje ir signalų apdorojime filtrai atlieka esminę funkciją, leidžiant arba blokuojant tam tikras signalų dažnių komponentes. Tarp įvairių filtrų tipų, pralaidumo filtrai (angl. Band-Pass Filter, BPF) užima svarbią vietą, ypač kai reikia atskirti ir apdoroti specifinius dažnių diapazonus. Šiame straipsnyje gilinsimės į aukšto dažnio praleidimo juostos filtro sampratą, jo veikimo principus, tipus, taikymus ir svarbą įvairiose technologinėse srityse.

Kas yra pralaidumo filtras?

Juostos pralaidumo filtras yra elektroninio filtro tipas, leidžiantis pereiti tam tikrą dažnių diapazoną ir blokuoti visus kitus dažnius. Jis veikia nuosekliai derinant žemųjų dažnių filtrą ir aukšto dažnio filtrą. Žemųjų dažnių filtras blokuoja visus dažnius, viršijančius tam tikrą ribinį dažnį, o aukštųjų dažnių filtras blokuoja visus dažnius, esančius žemiau tam tikro ribinio dažnio. Vietoj kraštutinių dažnių diapazonų praleidimo, šio tipo filtrai leidžia praeiti tik siauram vidutinių dažnių juostai. Paprasčiau tariant, pralaidumo filtras tiesiog priima tam tikrą dažnių diapazoną ir atmeta bet kokį kitą dažnį už šio diapazono ribų. Priimtas dažnių diapazonas vadinamas pralaidumo juosta, o dažniai, esantys už jos ribų, vadinami stabdymo juostomis.

Scheminė pralaidumo filtro veikimo iliustracija

Pralaidumo filtro veikimo principai

Pralaidumo filtrų veikimo esmė slypi jų grandinės konstrukcijoje, kurioje paprastai naudojami rezistoriai, kondensatoriai ir kartais induktoriai. Šios grandinės sudaro žemųjų ir aukštųjų dažnių filtrų derinį, kuris kartu sukuria norimą pralaidumo juostą.

Pagrindinė pralaidumo filtro funkcija yra blokuoti nepageidaujamus signalus, tokiu būdu sumažinant trikdžius. Filtravimo procesas apima kelis žingsnius:

  1. Signalo priėmimas: Įrenginys (pvz., racija) priima signalus iš skirtingų dažnių, įskaitant norimus ir nepageidaujamus.
  2. Signalo filtravimas: Filtras pašalina nepageidaujamus signalus ar triukšmą ir leidžia signalus tik iš nustatytos dažnių juostos pločio.
  3. Signalo stiprinimas (aktyvūs filtrai): Jei tai aktyvus pralaidumo filtras, jo operacinis stiprintuvas sustiprina filtruotus signalus, pagerindamas jų stiprumą ir signalo bei triukšmo santykį.
  4. Signalo išvestis: Išfiltravus nepageidaujamus signalus, gaunamas filtruotas ir (arba) sustiprintas signalas, leidžiantis aiškiau bendrauti ar apdoroti duomenis.

Pralaidumo filtro tipai

Pralaidumo filtrai gali būti skirstomi į dvi pagrindines kategorijas:

Aktyvūs juostos pralaidumo filtrai

Aktyvus dažnių juostos filtras naudoja operacinį stiprintuvą (op-amp). Jį sudaro aukšto dažnio filtras, operatyvinis stiprintuvas ir žemų dažnių filtras. Operatyviniai stiprintuvai sustiprina signalus pralaidumo ribose, todėl geriau slopina signalus, esančius už dažnio ribos. Dėl šios savybės aktyvusis filtras ypač tinka prasto signalo srityse. Tačiau, neigiamas jo aspektas yra tai, kad jam reikės maitinimo šaltinio, kad jis veiktų.

Pasyvieji juostos pralaidumo filtrai

Pasyviųjų dažnių juostos filtrai naudoja pasyvius elektroninius komponentus, tokius kaip rezistoriai, induktoriai ir kondensatoriai. Jame nėra operacinio stiprintuvo, o jo konstrukcija yra paprastesnė. Skirtingai nuo aktyvių filtrų, pasyvieji filtrai naudoja mažiau energijos ir dažnai yra naudojami radijo stotyse dėl savo paprastumo ir mažo energijos suvartojimo.

Toliau pateikiami dažniausiai sutinkami pasyvių ir aktyvių filtrų variantai:

  • RC (rezistorių-kondensatorių) filtrai: Tai pasyvus filtras, kuriame naudojami rezistoriai ir kondensatoriai. Jis yra paprastas, ekonomiškas ir lengvai naudojamas. Tačiau jis gali neteikti geriausio veikimo dažnio selektyvumo ir signalo bei triukšmo santykio atžvilgiu. Paprasto pasyvaus filtro konstrukcijoje kondensatorius ir rezistorius sudaro RC grandinę. Šios grandinės ribinį dažnį lemia rezistoriaus (R) ir kondensatoriaus (C) vertės, apskaičiuojamos pagal formulę $f_c = 1/(2\pi RC)$.
  • LC (induktoriaus-kondensatoriaus) filtrai: Šie pasyvūs filtrai naudoja induktorius ir kondensatorius. Jie veikia geriau nei RC filtrai, bet yra sudėtingesni ir brangesni. LC filtrai siūlo geresnį dažnio selektyvumą ir mažus įterpimo nuostolius nei RC. LC filtrai gali būti sukonstruoti tiek žemųjų, tiek aukštųjų dažnių filtravimui. Sudėtingesnės konfigūracijos jungia abu elementų tipus.

Bode diagrama ir filtrų analizė

Bode diagrama yra labai naudinga priemonė analizuoti ir pateikti įvairių sistemų, įskaitant pasyvius RC ir LC filtrus, dažnių charakteristikas. Bode diagramoje pateikiama perdavimo modulio (stiprinimo) ir fazės poslinkio priklausomybė nuo dažnio logaritminėje skalėje. Vizualizuoti žemų ir aukštų dažnių RC ir LC filtrų perdavimo charakteristikas dažnio funkcijoje. Bode diagramos suteikia esminę informaciją, reikalingą pasyvių filtrų projektavimui ir analizei. Jos leidžia lengvai pastebėti parametrų pokyčių įtaką dažnių filtracijos savybėms. Dėl logaritminės skalės jos leidžia apimti didžiulį dažnių diapazoną vienoje diagramoje.

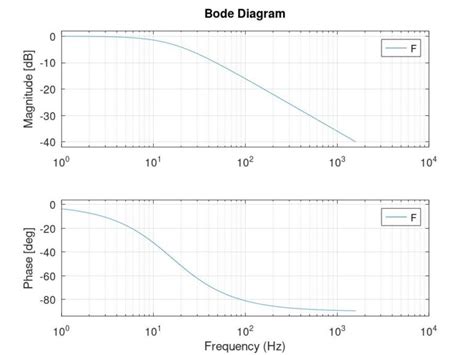

Bode diagrama, iliustruojanti filtrų dažnių atsaką

Pralaidumo filtrų taikymo sritys

Pralaidumo filtrai yra plačiai naudojami daugelyje elektrotechnikos ir elektronikos sričių, kur yra svarbu atskirti tam tikrus signalus nuo kitų.

Ryšių technologija

Viena iš svarbiausių pralaidumo filtrų taikymo sričių yra ryšių technologija, ypač racijos. Kaip minėta, racijos priima signalus iš skirtingų dažnių. Pralaidumo filtrai leidžia atskirti norimą dažnių diapazoną nuo kitų, taip pašalinant trikdžius ir triukšmą. Tai užtikrina sklandų ir aiškų bendravimą.

  • Dažnio pasirinkimas ir derinimas: Pralaidumo filtrų naudojimas racijose leidžia pasirinkti ir suderinti konkrečius kanalų dažnius. Filtras turi reguliuojamus komponentus, tokius kaip kintamieji kondensatoriai ir induktoriai. Kai reguliuojate šiuos komponentus, galite nustatyti filtrą į norimą dažnių juostos plotį.
  • Triukšmo mažinimas ir trikdžių šalinimas: Jei racija priima tik būtinus dažnius, trukdžiai ir triukšmas sumažėja. Pralaidumo filtrai izoliuoja pralaidumą, iš kurio norite gauti signalus, taip sumažindami gretimų kanalų trukdžius ir triukšmą dėl nepageidaujamų dažnių.
  • Pranašumai bendraujant racija:
    • Pagerintas signalo aiškumas: Pralaidumo filtrai sumažina triukšmą ir trukdžius, taip pat pagerina signalo stiprumą ir aiškumą.
    • Patobulintas ryšio diapazonas: Trikdžiai ir triukšmas yra svarbios prasto ryšio diapazono priežastys. Filtrai sumažina trikdžius ir pagerina signalo bei triukšmo santykį, taip maksimaliai padidindami ryšio diapazoną. Kartais racijos su pralaidumo filtrais gali pasiekti iki 36 mylių atstumą.
    • Gretutinių kanalų trukdžių mažinimas: Pralaidumo filtrai blokuoja signalus ir triukšmą iš gretimų kanalų, leidžiant kalbėti be pertraukų iš netoliese esančių vartotojų.
    • Geresnis baterijos veikimo laikas: Ypač pasyvieji filtrai sumažina akumuliatoriaus naudojimą, nes mažina triukšmą ir trukdžius, todėl nereikia dažnai reguliuoti garsumo ar keisti kanalų.

Garso inžinerija ir muzikos produkcija

Garso programose pralaidumo filtrai dažniausiai naudojami atskirti konkrečius dažnių diapazonus, pavyzdžiui, žemųjų ir aukštųjų dažnių dažnius muzikos įraše. Juostos pralaidumo filtrai yra labai naudingi kuriant garsą ir elektroninę muziką.

Kaip Pakeisti Kuro Filtrą, Patiems Ir Profesionaliai

Nors pavadinimas gali būti klaidinantis, pasyvūs filtrai neturi jokių aktyvių elementų, kuriems reikėtų išorinio maitinimo. Jie susideda tik iš pasyvių elementų, t. y., tokių, kurie negeneruoja elektros energijos, o tik ją praleidžia arba blokuoja. Tai yra elementai, kurie patys negeneruoja elektros energijos, o tik apdoroja signalus pagal savo grandinių savybes.

  • Žemųjų dažnių filtras (LPF): Jis praleidžia žemesnius dažnius, o aukštesni yra blokuojami. Jo veikimas yra priešingas aukštųjų dažnių filtrams. Žemųjų dažnių filtras sumažina signalo dažnių, viršijančių tam tikrą ribą, intensyvumą ir praleidžia tik žemesnius dažnius. Tai yra pagrindinis garso inžinerijos įrankis, naudojamas garso signalo dažniams valdyti ir kontroliuoti. Žemesni nei pjūvio taškas dažniai lieka santykinai nepaveikti, o aukštesni palaipsniui mažinami, todėl garsas tampa lygesnis.

    • Naudojimas: Žemųjų dažnių filtrus rasite visur garso gamyboje - nuo maišymo pultų ir skaitmeninių garso darbo stočių (DAW) iki sintezatorių ir gitaros pedalų. Pavyzdžiui, žemo dažnio filtrą galima taikyti boso takeliams arba mušamiesiems, kad būtų pašalintas aukšto dažnio triukšmas arba šiurkštumas ir pabrėžtas žemų dažnių skambesys.
    • Valdikliai: Pagrindinis žemųjų dažnių filtrų valdymas yra ribinis dažnis - taškas, nuo kurio pradeda slopti aukštesnieji dažniai. Filtro nuolydis apibrėžia, kaip greitai efektas blokuoja aukštus garsus. Kai kurie filtrai turi mygtuką "Rezonansas", kuris sustiprina garsus aplink ribinį tašką (Q koeficientas).
    • Tipai: Yra įvairių tipų žemųjų dažnių filtrų, pvz., Butterwortho, Čebyševo, Linkwitz-Riley, elipsiniai (Cauerio) filtrai, kiekvienas pasižymintis unikaliomis savybėmis. "Moog" filtras, sukurtas Roberto Moogo, yra dar vienas legendinis analoginių sintezatorių pasaulio efektas.
    • Kūrybinės galimybės: Tinkamai naudojamas žemųjų dažnių filtras gali sustiprinti kompozicijų grožį, garsas tampa aiškesnis ir "tvarkingesnis". Jis gali pašalinti aukšto dažnio triukšmą, sušvelninti mišinio ryškumą, pridėti šilumos ir natūralumo. Taip pat gali būti naudojamas įvairiems efektams kurti, pvz., imituoti judantį garsą, kuris tolstant slopsta.

  • Aukštųjų dažnių filtras (HPF): Jis yra priešingas žemų dažnių filtrui - blokuoja visus dažnius, esančius žemiau tam tikro ribinio dažnio. Nors pavadinimas gali būti klaidinantis, jie neturi jokių aktyvių elementų, kuriems reikėtų išorinio maitinimo. Kaip rodo pavadinimas, jie praleidžia žemesnius dažnius, o aukštesni yra blokuojami. (Pastaba: šiame apibrėžime yra prieštaravimas, nes aukštųjų dažnių filtras turėtų blokuoti žemus dažnius ir praleisti aukštus. Remiantis pateikta informacija, atrodo, kad aukštųjų dažnių filtras apibūdinamas kaip žemųjų dažnių filtras, kas yra klaidinga. Pataisytas apibrėžimas: Aukštųjų dažnių filtras blokuoja visus dažnius, esančius žemiau tam tikro ribinio dažnio, ir praleidžia visus dažnius, viršijančius šį ribinį dažnį.)

Kitos programos

Filtrų taikymo galimybės yra praktiškai neribotos. Juos galima rasti antenų grandinėse, rezonansinėse sistemose, įjungimo grandinėse, kaip impedanso derinimo įrenginius arba signalų komponentų atskyrimui. LC filtrai plačiai naudojami daugelyje elektrotechnikos ir elektronikos sričių.

Pralaidumo filtro konstrukcija ir komponentai

Kaip minėta, bet kokio žemo dažnio, aukšto dažnio ar juostinio filtro esmė yra jo grandinės konstrukcija. Šiose grandinėse paprastai naudojami rezistoriai, kondensatoriai ir kartais induktoriai.

  • RC filtrai: Naudoja rezistorių ir kondensatorių konfigūracijas.
  • LC filtrai: Naudoja rezistorių, ritinių ir kondensatorių konfigūracijas.
  • Aktyvieji filtrai: Naudoja operacinius stiprintuvus (op-amperai), todėl jų nuolydžiai yra statesni, o filtro charakteristikos valdomos tiksliau.

Šias pagrindines schemas galima papildomai plėsti, pridedant papildomas RC/LC sekcijas, siekiant gauti aštresnes filtrų charakteristikas.

Veiksniai, į kuriuos reikia atsižvelgti renkantis raciją su pralaidumo filtrais

Renkantis raciją su pralaidumo filtrais, svarbu atsižvelgti į kelis veiksnius:

  • Filtro juostos plotis: Tai skirtumas tarp aukštesnės ir apatinės ribinės ribos. Siauras pralaidumas užtikrina geresnį selektyvumą ir sumažina trukdžius, tačiau gali pabloginti garso kokybę. Platus pralaidumas užtikrina aiškesnį garsą, tačiau gali būti jautresnis trikdžiams.
  • Filtro formos koeficientas: Tai filtro dažnio atsako kreivės statumas. Mažesnis formos koeficientas reiškia ryškesnį perėjimą tarp praėjimo juostos ir stabdymo juostos, didesnį selektyvumą ir mažesnius trukdžius.
  • Filtro įdėjimo praradimas: Tai signalo stiprumo praradimas dėl filtro įdėjimo. Filtrai su mažesniu įterpimo nuostoliu sukuria stipresnius išvesties signalus ir geresnį našumą.
  • Suderinamumas su racijos modeliais: Ne visi pralaidumo filtrai yra suderinami su kiekvienu racijos modeliu. Prieš pirkdami įsitikinkite, kad filtras yra suderinamas su racija.

Dažnos pralaidumo filtrų problemos ir trikčių šalinimas

Naudojant radijo dažnių juostos filtrus, galima susidurti su problemomis:

  • Prasta garso kokybė arba iškraipytas garsas: Gali būti dėl filtro komponentų verčių arba pralaidumo problemų.
  • Sumažintas ryšio diapazonas: Gali būti dėl didelio įterpimo nuostolio arba netinkamo filtro.
  • Per didelis triukšmas arba trukdžiai: Gali atsirasti dėl mažo formos faktoriaus arba sugedusio filtro komponento.

Trikčių šalinimo patarimai: Patikrinkite filtro komponentų reikšmes, įsitikinkite, kad jos atitinka specifikacijas. Stebėkite filtrą, ar nėra pažeistų ar sugedusių dalių. Išbandykite racijos veikimą su kitu dažnių juostos filtru. Jei šie patarimai nepadeda, kreipkitės į specialistus.

Išvada

Pralaidumo filtrai yra labai naudingi įrenginiai, padedantys supaprastinti signalų apdorojimą. Jie leidžia pasirinkti norimus dažnius, tuo pačiu sumažinant likusius, mažina trikdžius ir gerina ryšio diapazoną, užtikrinant sklandesnį ir aiškesnį perdavimą. Nuo ryšių technologijos iki garso inžinerijos, pralaidumo filtrai atlieka esminį vaidmenį įvairiose technikos srityse, prisidedant prie efektyvesnio ir kokybiškesnio signalų valdymo. Transfer Multisort Elektronik (TME) yra vienas didžiausių pasaulinių elektronikos komponentų, elektrotechnikos dalių, dirbtuvių įrangos ir pramoninės automatikos platintojų, siūlantis platų filtrų ir jų komponentų pasirinkimą.
