Cikloninio Separatoriaus Veikimo Principas: Nuodugni Analizė

Cikloninis separatorius - tai inžinerinis įrenginys, plačiai naudojamas įvairiose pramonės šakose, kur svarbu efektyviai atskirti kietąsias daleles ar skysčio lašelius nuo oro srauto. Jo veikimo principas, nors ir atrodo sudėtingas, iš esmės remiasi fizikos dėsniais, o būtent - išcentrinės jėgos panaudojimu. Šiame straipsnyje gilinsimės į cikloninio separatoriaus veikimo principus, jo konstrukciją, įvairius tipus, taikymo sritis bei praktines instrukcijas, kaip tokį įrenginį pasigaminti savarankiškai.

Separatoriaus Veikimo Pagrindai

Bet kurio separatoriaus veikimo principas yra pagrįstas skirtingų signalo arba, šiuo atveju, medžiagų charakteristikų išskyrimu ir atskyrimu. Cikloninis separatorius analizuoja ir apdoroja tokius parametrus kaip įeinančio srauto greitis, dalelių dydis ir inertiškumas, kad atskirtų skirtingus komponentus nuo bendro srauto. Paprastai tai apima tokius procesus kaip srauto nukreipimas, sukūrių formavimas ir išcentrinės jėgos panaudojimas.

Filtravimo proceso metu separatorius naudoja savo konstrukcijos selektyvumą skirtingiems dydžiams ir svoriui, kad išskirtų nepageidaujamus komponentus iš srauto, taip gaudamas norimą, išvalytą oro srautą. Moduliavimo ir demoduliavimo procesai, nors ir nėra tiesiogiai taikomi cikloniniams separatoriams, analogiškai gali būti suprantami kaip informacijos (šiuo atveju - nešvarumų) įkėlimas į atskyrimo mechanizmą ir jos išgavimas.

Cikloninio Separatoriaus Konstrukcija ir Veikimo Principas

Cikloninio separatoriaus pagrindinė konstrukcija yra gana paprasta, tačiau itin efektyvi. Jį sudaro keli pagrindiniai elementai:

• Įleidimo vamzdis: Šis vamzdis naudojamas dujų mišiniui, kuriame yra kietųjų dalelių, tiekti į separatoriaus cilindrinę dalį. Įleidimo vamzdis paprastai yra išdėstytas taip, kad įeinantis srautas būtų nukreiptas tangentine kryptimi į cilindrą. Tai užtikrina, kad dujos pradėtų suktis.
• Cilindras: Tai pagrindinė atskyrimo erdvė. Cilindro forma ir dydis yra itin svarbūs atskyrimo efektyvumui. Įeinantis srautas, dėl tangentinio įėjimo, pradeda suktis dideliu greičiu aplink cilindro sieneles.
• Išleidimo vamzdis: Šis vamzdis yra sumontuotas cilindro centre, paprastai statmenai įleidimo vamzdžiui. Jis skirtas atskirtoms, švarioms dujoms išleisti iš separatoriaus. Dėl išcentrinės jėgos, išvalytos dujos, turinčios mažesnę masę ir inertiškumą, lieka arčiau centro ir yra išleidžiamos per šį vamzdį.
• Dugno baseinas (arba surinkimo talpa): Tai separatoriaus apačioje esanti dalis, skirta surinkti atskirtas kietąsias daleles. Kai dujų srautas sukasi, sunkesnės ir didesnės dalelės, veikiamos išcentrinės jėgos, yra išmetamos link cilindro sienelių. Jos slenka žemyn išilgai sienelių ir galiausiai patenka į dugno baseiną.

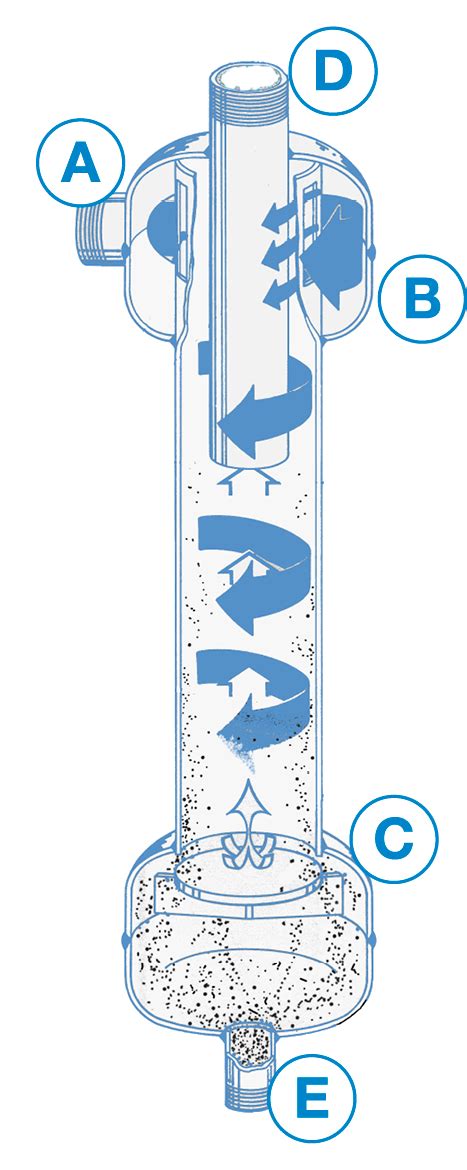

Veikimo principas grindžiamas išcentrinės jėgos ir tankio skirtumo panaudojimu. Kai dujų mišinys, kuriame yra kietųjų dalelių, patenka į ciklono separatoriaus cilindrą, dujos yra priverčiamos judėti tangentine kryptimi aplink cilindrą. Didelio greičio sukimosi metu, kietosios dalelės, dėl savo didesnio inertiškumo ir tankio, yra atskiriamos nuo oro srauto išcentrinės jėgos veikiamas. Jos atsiduria arčiau cilindro sienelių, kur juda žemyn link apatinio baseino. Švarios dujos, turinčios mažesnį tankį ir inertiškumą, lieka arčiau centro ir yra išleidžiamos per centrinį išleidimo vamzdį. Tokiu būdu, kietosios dalelės ir dujos yra veiksmingai atskiriamos.

Cikloninio Separatoriaus Eksploatacinės Charakeristikos

• Atskyrimo tikslumas: Cikloninio separatoriaus atskyrimo efektas yra gana aukštas. Esant projektiniam slėgiui ir dujų tūriui, jis gali pašalinti kietąsias daleles, kurių dydis yra didesnis nei 10 mikronų. Darbo taške atskyrimo efektyvumas gali siekti net 99%, o šiek tiek nukrypus nuo optimalaus taško (±15% diapazone), efektyvumas išlieka aukštas - apie 97%.
• Slėgio kritimas: Įprastomis darbo sąlygomis, vieno ciklono separatoriaus slėgio kritimas darbo taške yra nedidelis, neviršijantis 0.05 MPa. Tai reiškia, kad įrenginys nereikalauja didelės energijos sąnaudų, kad srautas judėtų per jį.
• Projektinis tarnavimo laikas: Ciklono separatoriaus projektinis tarnavimo laikas yra ilgas, ne trumpesnis kaip 20 metų, o tai rodo jo ilgaamžiškumą ir patikimumą.

Struktūrinis Dizainas ir Įvairūs ĮleidimoAngos

Cikloninis separatorius dažniausiai turi vertikalią cilindrinę struktūrą. Vidus ašine kryptimi yra padalintas į tris pagrindines zonas: skysčių surinkimo zoną (dugno baseinas), ciklono atskyrimo zoną (cilindras) ir švarios patalpos plotą (virš išleidimo vamzdžio). Įmontuoti ciklono komponentai (pvz., įleidimo ir išleidimo kanalai) yra tolygiai išdėstyti apskritimo kryptimi ir pritvirtinti viršutiniais bei apatiniais vamzdžių lakštais. Įranga dažnai paremta sijonais, o viršutinė dalis gali būti aukštam slėgiui atspari elipsės formos galvutė.

Įrangos antgaliai paprastai suteikia atitinkamus flanšus, varžtus, tarpiklius ir kitas jungiamąsias detales. Paprastai yra trijų tipų dujų įleidimo angos:

• Viršutinis oro įsiurbimas: Šis variantas yra naudojamas, kai reikia tolygiai paskirstyti srautą, tačiau tai gali padidinti įrangos skersmenį ir aukštį, kas lemia didesnes investicijas.
• Vidutinis oro įsiurbimas: Šis variantas yra dažnai naudojamas, nes jis gali sumažinti įrangos aukštį ir atitinkamai sumažinti išlaidas.
• Apatinis oro įsiurbimas: Šis variantas ypač naudingas drėgnoms dujoms. Apatinė oro įleidimo anga leidžia išnaudoti apatinę įrangos erdvę didesniems nei 300 μm ar 500 μm skersmens lašeliams atskirti, taip sumažinant apkrovą pagrindinei ciklono atskyrimo zonai. Sausoms dujoms dažniau naudojamas vidurinis arba viršutinis oro įsiurbimas.

Įprasti Separatorių Tipai

Be cikloninių separatoriu, egzistuoja ir kitų tipų separatoriai, kurie skiriasi savo veikimo principais ir taikymo scenarijais. Šie tipai apima:

• Dažnio separatoriai: Daugiausia naudojami skirtingų dažnių signalams atskirti. Paprastai jį sudaro vienas ar daugiau filtrų, kurių kiekvienas atitinka tam tikrą dažnių diapazoną, kad būtų galima atskirti skirtingų dažnių signalus.
• Poliarizacijos separatoriai: Naudojami apdoroti signalus su skirtingais poliarizacijos režimais. Belaidžio ryšio ir palydovinio ryšio metu signalams dažnai naudojami skirtingi poliarizacijos metodai, tokie kaip horizontali ar vertikali poliarizacija. Poliarizacijos separatorius gali atskirti signalus pagal jų poliarizacijos charakteristikas.
• Galiaus separatoriai: Daugiausia naudojami paskirstyti įvesties signalo galią į kelis išvesties prievadus. Energijos paskirstymo tinkluose energijos skirstytuvai atlieka lemiamą vaidmenį užtikrinant vienodą energijos paskirstymą.

Cikloninio Separatoriaus Taikymo Sritys

Cikloniniai separatoriai atlieka svarbų vaidmenį įvairiose srityse, ypač pramonėje.

• Pramonės dulkių šalinimas: Cikloninis separatorius yra tinkamas nelipnioms, nepluoštinėms sausoms dulkėms, didesnėms nei 1-3 mikronai, valyti. Jis yra paprastos konstrukcijos, patogus eksploatuoti, atsparus aukštai temperatūrai. Tai vienas plačiausiai naudojamų dulkių surinkėjų pramonėje. Patobulinti ciklono separatoriai kai kuriuose įrenginiuose gali pakeisti išmetamųjų dujų filtravimo įrangą.
• Suspausto oro sistemose: Cikloniniai separatoriai yra dažnai naudojami kaip suslėgto oro sistemų dalis pramonės įmonėse. Jie yra atsakingi už didelės drėgmės dalies pašalinimą iš suspaustos terpės. Jų pranašumas yra didelis efektyvumas, leidžiantis pašalinti iki 90% drėgmės. Be to, jie yra itin paprastos konstrukcijos ir reikalauja mažų priežiūros išlaidų. Cikloninis separatorius dedamas į suspausto oro sistemą prieš džiovyklą ar kitus oro apdorojimo komponentus, kad apsaugotų nuo teršalų. Nenaudojant ciklono separatoriaus, nėra prasmės toliau džiovinti suspausto oro, pavyzdžiui, naudojant džiovintuvus.
• Ryšių ir signalų apdorojimas: Nors pagrindinis informacijos šaltinis kalba apie fizinių dalelių atskyrimą, bendri principai taikomi ir signalų apdorojimui. Ryšių srityje separatoriai plačiai naudojami signalų apdorojimo ir perdavimo procesuose, siekiant užtikrinti stabilų ir efektyvų signalo perdavimą. Transliavimo ir televizijos srityje separatoriai naudojami skirtingiems komponentams, pvz., garso ir vaizdo, sudėtiniams signalams atskirti. Signalų apdorojimo srityje separatoriai naudojami naudingai informacijai iš signalų išgauti, triukšmui ir trukdžiams slopinti bei signalo kokybei pagerinti.
• Išmaniųjų namų ir jutiklių tinklai: Sparčiai tobulėjant technologijoms, tokioms kaip daiktų internetas ir išmanieji namai, separatorių taikymas vis labiau plinta.

Cikloninis Separatorius Suspausto Oro Sistemose: Nuodugni Analizė

Didelio našumo oro suspaudimo sistemos, veikiančios esant aukštai temperatūrai ir drėgmei, gali gaminti didelius kondensato kiekius. Jei tokioje sistemoje naudojamas alyvos kompresorius, per 8 darbo valandas gali susidaryti net kelis šimtus litrų kondensato. Šis alyvos turintis skystis yra toksiškas gyviems organizmams ir negali būti išleidžiamas į nuotekų sistemą ar aplinką.

Čia ypač svarbus vandens-alyvos separatoriaus vaidmuo. Jis naudojamas suslėgto oro sistemose vandens ir alyvos priemaišoms atskirti nuo kondensato. Nors šis kondensatas sudaro 99% vandens ir 1% kietųjų medžiagų bei aliejinių priemaišų, toks didelis alyvos kiekis neleidžia jo tiesiogiai išleisti. Vandens ir alyvos separatorius leidžia atskirti didžiąją dalį vandens nuo kondensato, žymiai sumažinant jo tūrį ir atitinkamai sumažinant išlaidas, susijusias su atliekų šalinimu ir saugojimu.

Vis dėlto, cikloninis separatorius yra pagrindinis suslėgto oro apdorojimo sistemos elementas, atsakingas už didelės drėgmės dalies pašalinimą prieš vandens-alyvos separatorių ar džiovintuvą. Jis veikia įvesdamas suspaustą orą į sūkurinį judėjimą. Veikiama išcentrinės jėgos, drėgmė nusėda ant įrenginio sienelių ir nuteka į jo dugną, kur kondensato nutekėjimu pašalinama iš sistemos. Kartu su vandeniu iš suspausto oro nusėda ir kiti teršalai - pvz., naftos dalelės ir kietieji teršalai. Cikloninio separatoriaus pranašumas yra mažos priežiūros išlaidos ir ilgas tarnavimo laikas.

Cikloniniai Filtrai Buitiniuose Dulkių Siurbliuose

Cikloninės buitinių dulkių siurblių konstrukcijos laikomos vienu iš sėkmingiausių technologijų variantų veikimo efektyvumo požiūriu. Ciklono sistema yra gana paprastas atskyrimo mechanizmas, leidžiantis efektyviai filtruoti oro sraute esančias suspenduotas daleles. Dėl šios priežasties, visiškai įmanoma sukurti dulkių siurblio ciklono, kuris veiktų kaip papildoma priemonė, pavyzdžiui, konstrukcinis separatorius.

Savarankiškas Cikloninio Separatoriaus Gaminimas

Norintys sutaupyti ar tiesiog mėgstantys pasidaryti patys, gali pabandyti surinkti separatoriaus dalis iš nebrangių medžiagų. Toks atskiras filtras gali būti sėkmingai naudojamas kaip priedas prie statybinių įrankių, tokių kaip dėlionės, plaktukai, gręžtuvai, kurių eksploatavimą lydi didelis dulkių ir smulkių dalelių išsiskyrimas.

Pagrindiniai Cikloninio Separatoriaus Gamybos Principai:

Norint, kad pasidaryk pats ciklonas veiktų teisingai, būtina laikytis technologinių kriterijų:

• Korpuso forma: Cilindrinis, dažnai su kūginiu dugnu.
• Įleidimo ir išleidimo kanalų vieta: Įleidimo kanalas turi tiekti srautą tangentine kryptimi, o išleidimo kanalas turėtų būti vertikaliai centre.
• Komponentų dydžių proporcijos: Atitinkami dydžiai užtikrina efektyvų srauto sukimosi efektą ir atliekų atskyrimą.

Žingsnis po Žingsnio Ciklono Surinkimo Instrukcijos:

1. Cilindrinės dalies paruošimas: Naudojamas mažas (pvz., penkių litrų) plastikinis kibiras. Jo viršutinė dalis nupjaunama.
2. Flanšo ir žiedo gamyba: Iš faneros išpjaunamas žiedas, kuris tarnaus kaip cilindrinės dalies flanšas. Jo vidinis skersmuo turi atitikti kibiro viršutinį skersmenį.
3. Forminio elemento gamyba: Iš faneros išpjaunamas figūrinis elementas, kuris bus montuojamas cilindro viduje, siekiant sustiprinti sukūrio efektą.
4. Ruošinių prijungimas: Išpjautas faneros žiedas tvirtinamas savisriegiais prie kibiro viršaus. Ant žiedo dedamas ir tvirtinamas didelio plastikinio kibiro dangtis, kuris sudarys jungiamąjį elementą su atliekų surinkimo konteineriu.
5. Įleidimo ir išleidimo vamzdžių montavimas: Įleidimo vamzdis (pvz., santechnikos kampas) montuojamas cilindro apačioje, nukreiptas tangentine kryptimi. Išleidimo vamzdis (pvz., santechnikos vamzdis) montuojamas cilindro dugno centre.
6. Figūrinio elemento montavimas: Figūrinis elementas montuojamas cilindro viduje, tam tikru atstumu nuo dugno ir išleidimo vamzdžio, siekiant sukurti optimalią atskyrimo aplinką.
7. Pilnas surinkimas: Baigtas cilindro surinkimas "pasodinamas" ant didelio plastikinio kibiro viršaus, užtikrinant sandarumą.

Prijungimas darbui atliekamas paprastai: įleidimo kanalas jungiamas prie darbo įrankio (pvz., dulkių siurbimo kanalo), o išleidimo kanalas - prie dulkių siurblio įleidimo lizdo. Pirmiausia įjungiamas dulkių siurblys, tada darbo įrankis.

Išvados

Cikloninis separatorius yra efektyvus ir patikimas įrenginys, naudojantis išcentrinę jėgą fizinių dalelių atskyrimui nuo oro srauto. Jo paprasta konstrukcija, ilgas tarnavimo laikas ir didelis atskyrimo efektyvumas daro jį nepakeičiamu daugelyje pramonės šakų, nuo dulkių šalinimo iki suspausto oro sistemų. Be to, galimybė pasigaminti tokį įrenginį savarankiškai suteikia papildomą vertę ir prieinamumą.
