Elektrostatinio kietųjų dalelių filtro veikimo principas: Išsamus tyrimas
Dyzelinių variklių kietųjų dalelių filtrai (DPF) yra svarbus komponentas šiuolaikinių transporto priemonių išmetimo sistemose, skirtas sulaikyti kenksmingas suodžių daleles ir apsaugoti aplinką nuo taršos. Šie filtrai, skirtingai nuo katalizatorių, skirtų dujinės fazės teršalams mažinti, yra specializuoti sulaikyti ir vėliau sudeginti kietąsias daleles. Straipsnyje detaliai nagrinėjamas DPF veikimo principas, jo konstrukcija, filtravimo mechanizmai, regeneracijos procesai, taip pat lyginamas su elektrostatiniais filtrais, naudojamais kitose pramonės srityse ir buityje.

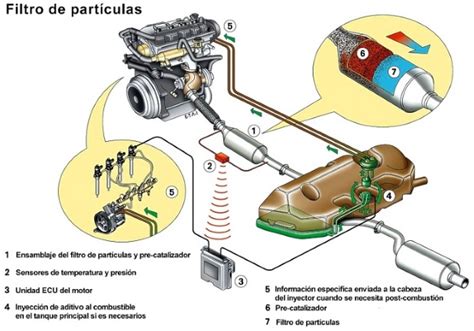

DPF filtro konstrukcija ir veikimo principas
Įprasti dyzelinių variklių kietųjų dalelių filtrai yra korinės keraminės konstrukcijos, pasižyminčios daugybe mažų kanalų. Kas antro kanalo galas yra uždaras, taip suformuojant šachmatų lentos principu išdėstytą struktūrą. Ši konstrukcija priverčia suodžių turinčias išmetamąsias dujas tekėti pro porėtas filtro sieneles. Keliaudamos pro sieneles, suodžių dalelės sulaikomos filtro porose ir ant kanalėlių paviršiaus.
Tokia korinė filtro konstrukcija, vadinama pertvariniu filtru, užtikrina didelį filtravimo plotą ir minimalius slėgio nuostolius, todėl tapo standartine sprendimu dyzelinių variklių išmetamųjų dujų filtravimo sistemose. Dauguma komercinių DPF filtrų naudoja karščiui atsparias keraminės medžiagas. Viename kvadratiniame centimetre DPF filtro gali būti keli dešimtys kanalų, dažnai apie 30 c/cm³. Kadangi pusė kanalų uždari priekyje, o kita pusė - gale, tik pusė jų kaupia suodžius. Tai reiškia, kad „purvinų“ išmetamųjų dujų srautas patenka tik į įleidimo pusėje esančius kanalėlius, o išleidimo pusėje esantys kanalėliai lieka švarūs. Dėl itin mažų filtro porų ir korinės konstrukcijos, DPF filtrų kietųjų dalelių filtravimo efektyvumas gali siekti 99% ar net daugiau.
Filtravimo mechanizmai
DPF filtrai surenka suodžių daleles dviem pagrindiniais mechanizmais:
- Giluminis filtravimas: Nedidelė dalis suodžių iš pradžių susikaupia filtro porose.
- Paviršinis filtravimas: Vėliau suodžiai nugula sluoksniu ant kanalėlių sienelių.
Didėjant suodžių kiekiui filtre, didėja ir jo efektyvumas, nes susikaupę suodžiai sudaro papildomą sluoksnį, kuris dar efektyviau sulaiko įeinančias daleles. Tačiau šis procesas taip pat didina išmetimo priešslėgį (slėgio kritimą filtre). Daugumos komercinių DPF akytumas svyruoja nuo maždaug 40% iki 60%. Filtro sienelėse suformuotas sudėtingas porų tinklas, kurių skersmuo svyruoja nuo 10 iki 30 mikrometrų. Naujo DPF filtro paviršiuje suodžiai greitai susikaupia porose, sukeldami staigų filtro slėgio kritimo padidėjimą. Vėliau besikaupiantys suodžiai DPF filtre suformuoja sluoksnį ant kanalėlių sienelių, dėl ko filtro slėgis krinta lėčiau ir laipsniškiau. Kai kuriais atvejais dėl suodžių sankaupų porose filtro slėgis gali nukristi 50% ar daugiau.
DPF filtro regeneracija
Siekiant sumažinti filtro slėgio kritį dėl suodžių kaupimosi, filtras periodiškai regeneruojamas - procesas, kurio metu suodžiai sudeginami (oksiduojami). Yra du pagrindiniai regeneracijos tipai:
Aktyvi regeneracija
Šiam procesui būtina padidinti išmetamųjų dujų temperatūrą iki maždaug 550 °C ar aukščiau, kad suodžiai galėtų oksiduotis deguonies pertekliaus išmetamosiose dujose. Kadangi varikliui veikiant įprastai tokia aukšta temperatūra nepakyla, naudojamos kelios strategijos:
- Dyzelinis degiklis: Tiesiogiai kaitina išmetamąsias dujas prieš patenkant į DPF.
- Dyzelino oksidacijos katalizatorius (DOC): Oksiduoja dyzelinį kurą per katalizatorių, taip didindamas DPF temperatūrą. Tam reikalingas dyzelino kuras išmetamosiose dujose, kuris gali būti tiekiamas per papildomą kuro purkštuką arba naudojant použdegiminio įpurškimo funkciją.
DOC kartu su kurą dozavimo sistema yra dažniausiai naudojama aktyvios regeneracijos forma. Aktyvios regeneracijos ciklas paprastai trunka nuo 20 iki 30 minučių. Esant dideliam suodžių kiekiui, gali prireikti stovinčios transporto priemonės regeneracijos, kuri gali trukti kelias valandas.
Pasyvi regeneracija
Ši strategija nereikalauja papildomos energijos ir remiasi suodžių oksidacija, naudojant NO₂. Ji gali vykti žemesnėje temperatūroje - nuo 250 °C iki 400 °C. NO paverčiamas NO₂ naudojant katalizatorių, kuriam palengvinti reikalingi taurieji metalai, ypač platina. Tokia sistema gali būti brangesnė. Kai kuriais atvejais katalizatorius dengiamas tiesiai ant DPF (katalizuojamas DPF - K-DPF) arba naudojamas prieš filtrą montuojamas DOC.
Idealiu atveju, jei variklis ilgą laiką veikia pasyvios regeneracijos temperatūros diapazone, aktyvi regeneracija gali būti nereikalinga. Tačiau praktikoje, ypač veikiamas žemoje temperatūroje (tuščiąja eiga, mažomis apkrovomis), gali prireikti aktyvios regeneracijos. Nors pirmenybė teikiama pasyviai regeneracijai siekiant mažinti degalų sąnaudas, dauguma komercinių sistemų vis tiek naudoja tam tikrą aktyvios regeneracijos laipsnį.
Nepriklausomai nuo regeneracijos metodo, suodžių oksidacijos metu susidaro nedegi medžiaga arba pelenai, kurie lieka DPF ir galiausiai gali užkimšti filtrą. Tuomet gali prireikti mechaninio filtro valymo. Išplautas DPF filtras gali tarnauti apie 120 000-180 000 km.
Elektrostatiniai filtrai: Principas ir taikymas
Elektrostatinis filtras (ESF) yra kitokio tipo įrenginys, skirtas valdyti oro taršą, naudojantis elektrostatinį krūvį dalelėms sulaikyti. Tai itin efektyvus sprendimas su mažomis energijos sąnaudomis. ESF ypač naudingi biomasės degimo įrenginiuose, kur jie gali pašalinti didelius kietųjų dalelių kiekius.
Veikimo principas:
- Elektrostatinio lauko sukūrimas: Įkrovimo elektrodas, prijungtas prie aukštos įtampos generatoriaus, sukuria elektrostatinį lauką.
- Dalelių jonizavimas: Aplink esančios dujos jonizuojamos, o suodžių dalelės įkraunamos.
- Dalelių surinkimas: Įkrautos dalelės stumiamos link surinkimo elektrodo, kur jos lieka prikibusios.
Šie filtrai gali būti plaunamieji ir daugkartinio naudojimo, dažnai pakeičiant klostuotą filtrą. Jie naudoja elektrines jėgas, kad sugautų dulkes, žiedadulkes ir kitas daleles. Oro srautas pereina per jonizatorių sluoksnį, kuris įkrauna dulkių fragmentus. Padidintos elektrostatiškai įkrautos dalelės varomos link kolektoriaus, kur jos sulaikomos. Vėliau gali būti naudojamas anglies filtras likusiems teršalams pašalinti.
Palyginimas su DPF:
Nors ir abu filtrai skirti kietųjų dalelių šalinimui, DPF yra specializuoti dyzelinių variklių išmetamųjų dujų valymui, o ESF turi platesnį taikymą. DPF veikia dideliame karštyje ir slėgyje, o jo filtravimo efektyvumas priklauso nuo porėtos keraminės struktūros ir suodžių kaupimosi. ESF naudoja statinę elektrą dalelėms pritraukti ir surinkti, dažnai būdami plaunami ir daugkartinio naudojimo.
Kiti filtravimo mechanizmai:
Filtravimas apskritai skirstomas į tris pagrindinius mechanizmus:
- Inercinis smūgis: Dalelės, turinčios masę ir greitį, atsitrenkia į filtro pluoštus.
- Difuzijos perėmimas: Labai mažos dalelės, judančios atsitiktinai (Brauno judesys), susiduria su filtro pluoštais.
- Tiesioginis perėmimas: Dalelės, didesnės už filtro porų dydį, sulaikomos tiesiogiai filtro medžiagoje.
Elektrostatiniai filtrai gali naudoti elektrostatinį kritulį, kur įkrauta filtravimo medžiaga pritraukia priešingai įkrautų dalelių. Taip pat gali būti naudojama flokuliacija (dalelių agregavimas į didesnes grupes) ir filtravimo pagalbinės priemonės (pvz., diatomitinė žemė, perlitas) efektyvumui didinti.
Oil Filter Animation | Kelly Clark Automotive Specialists
Išvados
Dyzelinių variklių kietųjų dalelių filtrai (DPF) yra sudėtingi įrenginiai, efektyviai sulaikantys suodžių daleles ir apsaugantys aplinką. Jų veikimas grindžiamas korine keramine konstrukcija ir specifiniais filtravimo mechanizmais, o regeneracijos procesai užtikrina ilgalaikį efektyvumą. Elektrostatiniai filtrai, nors ir veikia kitu principu, taip pat yra svarbi oro taršos valdymo technologija, naudojama įvairiose pramonės srityse ir buityje. Supratimas apie šių filtrų veikimo principus yra esminis siekiant užtikrinti švaresnę aplinką ir sveikesnę gyvenseną.
