Kontrolės ir reguliavimo sistemos siurbliams: Išsamus vadovas

Šiuolaikinėse vandens tiekimo ir nuotekų sistemose siurblių efektyvumas ir ilgaamžiškumas yra itin svarbūs. Kad būtų užtikrintas optimalus siurblių veikimas, apsaugoti juos nuo gedimų ir taupyti energiją, naudojamos įvairios kontrolės ir reguliavimo sistemos. Šiame straipsnyje detaliai apžvelgsime pagrindinius tokių sistemų tipus, jų funkcijas ir privalumus, remdamiesi pateikta informacija apie „Wilo“ gaminius.

Siurblių automatinio valdymo principai

Pagrindinis daugelio siurblių valdymo sistemų tikslas - užtikrinti automatinį siurblio veikimą pagal sistemos poreikius, apsaugant jį nuo pažeidimų. Viena iš tokių sistemų yra „Wilo-HiControl 1“ konstrukcinė serija, skirta gręžinio siurbliams. Ji leidžia siurbliui veikti automatiniu režimu ir apsaugo jį nuo veikimo su mažu debitu.

Veikimo principas grindžiamas tūrinio srauto ir slėgio jutikliais. „Wilo-HiControl 1“ automatizuoja siurblio darbą tarp dviejų nustatytų reikšmių: įsijungimo slėgio ir atjungiamojo debito. Kai slėgis sistemoje nukrinta žemiau nustatyto įsijungimo slėgio, sistema įjungia siurblį. Siurblys tęsia darbą tol, kol debitas sistemoje sumažėja žemiau atjungiamojo debito vertės.

Ši sistema taip pat turi mažą vidinį rezervuarą, kuris veikia kaip amortizatorius, apsaugantis nuo hidraulinio smūgio ir cikliškumo - dažnų trumpų siurblio įsijungimų ir išsijungimų. Toks cikliškumas gali sutrumpinti siurblio tarnavimo laiką.

„Wilo-HiControl 1“ modelių ypatumai ir privalumai:

• Paprastas montavimas: Dėl kompaktiškos konstrukcijos šie valdymo blokai tinka naudoti įvairiose vietose. Ypač „Wilo-HiControl 1-EK“ versija, komplektuojama su elektros kabeliu ir įmontuotu lizdu, žymiai sutrumpina montavimo laiką, nes leidžia tiesioginį prijungimą prie siurblio ir elektros tinklo.
• Didelis veikimo saugumas: Elektroninė sutrikimo signalo pranešimų perdavimo sistema užtikrina didelį veikimo saugumą.
• Apsauga nuo vandens trūkumo: Prijungti siurbliai yra apsaugoti sumontuota apsaugos nuo vandens trūkumo sistema, kuri neleidžia siurbliui veikti be vandens, taip apsaugant jį nuo perkaitimo ir sugadinimo.
• Paprasta techninė priežiūra: Rodytuve pateikiami aiškūs darbinės būsenos rodmenys ir manometras leidžia lengvai stebėti sistemos veikimą ir atlikti techninę priežiūrą.
• Nereikalingas papildomas plėtimosi indas: Dėl integruoto mažo vidinio rezervuaro nebūtina naudoti papildomo membraninio slėgio plėtimosi indo, kas supaprastina sistemą ir sumažina išlaidas.
• Atsparumas korozijai: Naudojamos nerūdijančiosios medžiagos užtikrina patikimą apsaugą nuo korozijos, prailgindamos įrenginio tarnavimo laiką.
• Paruošta įjungimui: Dėl laidų sujungimo ir paruošimo įjungti, montavimas gali būti itin greitas.
• Tiesiasrovė konstrukcija: Įleidimo ir išleidimo angos vertikalioje ašyje bei pavienės srieginės jungtys pritaikytos tiesioginiam sujungimui su siurblio korpusu arba tvirtinimui prie sienos naudojant atskirai įsigyjamą sieninį laikiklį.

Svarbus pranešimas: „HiControl 1“ įrenginius galima montuoti tik vertikalioje padėtyje su išėjimu viršuje.

Tiekimo komplektacija dažniausiai apima patį valdymo bloką, sujungimo kabelį su tarpiniu kištuku (EK versijoje), ir kabelių laikiklius greitam bei saugiam montavimui.

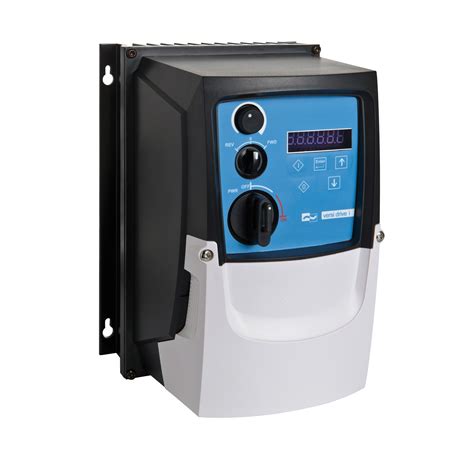

Dažnio keitikliai siurblių greičio reguliavimui: „Wilo-ElectronicControl“

Kitas svarbus siurblių valdymo elementas yra elektroniniai reguliavimo blokai su dažnio keitikliais, tokie kaip „Wilo-ElectronicControl“. Šie įrenginiai skirti siurblių greičio reguliavimui, ypač neagresyviam, švariam vandeniui be suspenduotų medžiagų.

Pagrindinė „Wilo-ElectronicControl“ funkcija - palaikyti pastovų, iš anksto nustatytą slėgį sistemoje, nepriklausomai nuo debitų. Tai pasiekiama reguliuojant siurblio variklio sukimosi greitį. Toks valdymas ne tik užtikrina stabilų slėgį, bet ir žymiai sumažina energijos sąnaudas, nes siurblys veikia tik tuo greičiu, kuris reikalingas esamam slėgiui palaikyti.

„Wilo-ElectronicControl“ veikimo režimai ir apsaugos funkcijos:

• Automatinis režimas: Sistemoje esantis slėgio jutiklis nuolat matuoja slėgį. Jei slėgis sistemoje nukrinta žemiau nustatytojo slėgio vertės (atsižvelgiant į skirtuminį slėgį), „Wilo-ElectronicControl“ įjungia siurblį. Kai tik slėgio vertė pasiekia nustatytąjį lygį, po iš anksto nustatyto laiko intervalo, sistema sustabdo siurblį.
• Rankinis režimas: Šiuo režimu siurblys gali būti išbandytas veikiant maksimaliu greičiu, o tai naudinga atliekant diagnostiką ar paleidžiant sistemą.
• Apsauga nuo gedimų: „Wilo-ElectronicControl“ integruoja daugybę apsaugos funkcijų, kurios saugo siurblį nuo:
  • Sausos eigos (veikimo be vandens).
  • Perkrovos srovės.
  • Per aukštos vandens temperatūros.
  • Trumpojo jungimo.
  • Viršįtampio.
  • Per mažos įtampos.

Komplektacija: Paprastai „Wilo-ElectronicControl“ komplektuojama su pačiu valdymo bloku, tinklo kabeliu su kištuku ir EMV filtru, bei montavimo ir naudojimo instrukcija.

Reikalingi priedai: Norint tinkamai eksploatuoti „Wilo-ElectronicControl“, būtina sumontuoti:

• Membraninį slėgio indą (minimali bendroji talpa 2 l), montuojamą slėgio pusėje už valdymo bloko.
• Atbulinį vožtuvą, montuojamą siurbimo pusėje tiesiai prieš valdymo bloką.

Mikroprocesoriumi valdomi valdikliai: BE-WP ir EC-WP serijos

Daug sudėtingesnėms sistemoms, ypač kai reikia valdyti panardinamuosius siurblius, naudojami mikroprocesoriumi valdomi valdikliai. „Wilo“ gamina tokius valdiklius kaip BE-WP ir EC-WP serijos, kurie leidžia valdyti siurblius pagal lygį arba slėgį, naudojant tiek skaitmeninius, tiek analoginius signalo daviklius.

„Wilo-Control EC-WP“ serijos valdiklių funkcijos ir įranga:

Šie valdikliai siūlo tris skirtingus darbo režimus, užtikrinančius plataus spektro taikymo galimybes:

1. Reguliavimo režimas „Išleidimas“: Skirtas šuliniams ar rezervuarams ištuštinti, palaikant tam tikrą minimalų lygį.
2. Reguliavimo režimas „Pripildymas”: Naudojamas rezervuarams pripildyti, kontroliuojant vandens lygį ir stabdant siurblį pasiekus maksimalų lygį.
3. Reguliavimo režimas „Slėgio reguliavimas“: Panašus į „Wilo-ElectronicControl“ veikimą, palaiko pastovų slėgį sistemoje.

Papildomos funkcijos ir apsauga:

• Reguliuojama apsauga nuo perkrovos.
• Šiluminės variklio apsaugos įtaisas.
• Trumpalaikio siurblių įsijungimo (Pumpen-Kick) funkcija, skirta apsaugoti siurblį nuo užsistovėjimo.
• Nustatoma užlaikymo trukmė (pvz., po siurblio išjungimo).
• Sukimosi krypties kontrolė.
• Aukšto lygio avarinis signalas pripildymo režimu su priverstiniu prijungtų siurblių išjungimu.
• Siurblio apsauga nuo sausosios eigos.
• Klaidų atmintinė, išsauganti iki 10 klaidų pranešimų su sutrikimo pobūdžiu.

Įranga ir valdymas:

• Skystųjų kristalų monitorius (LCD) ir šviesos diodai (LED) informuoja apie esamą darbo būklę, duomenis ir gedimus.
• Simboliais paremtas meniu valdymas ir valdymo mygtukai leidžia lengvai nustatyti darbo režimą ir valdymo parametrus.
• Integruotas aliarmo zumeris.
• Galimybė nuotoliniam valdymui per ModBus protokolą.

Įėjimai ir išėjimai: Šie valdikliai turi platų įėjimų ir išėjimų spektrą įvairiems jutikliams ir signalizatoriams prijungti:

• Analoginiai įėjimai slėgio jutikliams (pvz., 4-20 mA).
• Skaitmeniniai įėjimai lygio davikliams (plūdiniai jungikliai, elektrodai).
• Įėjimai sausos eigos kontrolei ir pripildymo lygio kontrolei.
• Įėjimai terminiai apvijų kontrolei (bimetaliniai jutikliai, PTC, Pt100 - pastarųjų prijungti draudžiama).
• Įėjimimas išoriniam įjungimui/išjungimui.
• Bepotencialiai perjungiamieji kontaktai bendram ir paskiram eigos bei sutrikimo pranešimui.
• 24 V DC išėjimas išoriniam signalizatoriui.
• Analoginis išėjimas slėgio esamajai vertei pateikti (pvz., 0-10 V).

Svarbūs pranešimai: Montuojant ir eksploatuojant „Wilo-Control EC-WP“ valdiklius, reikia atkreipti dėmesį į tai, kad signalo daviklius montuoja klientas. Perjungimo įtaisai nėra apsaugoti nuo sprogimo, todėl gali būti naudojami tik už potencialiai sprogios aplinkos ribų. Montavimo ir naudojimo instrukcijos pateikiamos keliomis kalbomis ir reikalauja nešiojamojo ar planšetinio kompiuterio su „Adobe Reader“.

Modeliai tokie kaip „Control EC-WP-1x16A-MT34-DOL“ ir „Control EC-WP-2x12A-MT34-DOL-WM“ skiriasi siurblių valdymo galimybėmis - vienas arba du siurbliai.

Slėgio jutikliai ir valdymo komplektai

Norint užtikrinti tikslų slėgio reguliavimą, naudojami specialūs slėgio jutikliai. Pateikta informacija apima įvairius jutiklius skirtingiems slėgio diapazonams (nuo 0-6 bar iki 0-40 bar). Šie jutikliai yra skirti nuo skirtuminio slėgio priklausomam bepakopiam sūkių skaičiaus reguliavimui.

Svarbu: Montuojant slėgio jutiklį, tarp siurblio ir jutiklio būtina įdėti atbulinį vožtuvą. Taip pat, tinkamam veikimui užtikrinti, reikalinga priežiūros armatūra ir membraninis slėgio indas.

Be atskirų jutiklių, siūlomi ir slėgio valdymo komplektai, pavyzdžiui, „Slėgio valdymo komplektas 0-16 bar“. Šie komplektai skirti automatiniam, nuo slėgio priklausomam vieno siurblio įrenginio montavimui. Jie apima:

• Furnitūrą (vario lydinio arba žalvario).
• Membraninį slėgio indą (pvz., 8 l, PN16).
• Manometrą slėgiui matuoti.
• Slėgio relę (slėgio jungiklį).

Taip pat yra jutiklių montavimo komplektai, skirti vieno ar kelių siurblių įrangai, kur slėgio jutiklis matuoja esamą slėgį ir siunčia signalus valdikliams su 4-20 mA įėjimu. Šie komplektai taip pat apima atbulinį vožtuvą, membraninius slėgio indus, manometrus ir jutiklius.

Kaupiamieji rezervuarai ir lygio valdymo sistemos

Be slėgio kontrolės, svarbi ir skysčio lygio kontrolė, ypač vandens tiekimo sistemose, kur naudojamas lietaus vanduo, arba nuotekų surinkimo sistemose.

• Pripildymo lygio indikatorius AF 400: Šis įrenginys rodo cisternos pripildymo būklę, naudojant lietaus vandenį. Integruotas lygio daviklis parodo cisternos tūrio procentinę išraišką iki 5 metrų pripildymo aukščio. Tai atskiras blokas, neturintis informacijos mainų su kitais AF 400 įrenginiais.
• Plūdinis jungiklis WA: Tai jutiklis, skirtas įrenginiui įjungti ar išjungti atsižvelgiant į skysčio lygį atvirame rezervuare ar cisternoje. Jungikliai turi aiškius „ĮJUNGTA“ / „IŠJUNGTA“ taškus, priklausomai nuo plūdės padėties (viršuje arba apačioje). Yra įvairių modelių su skirtingo ilgio kabeliais (pvz., 5 m arba 10 m).

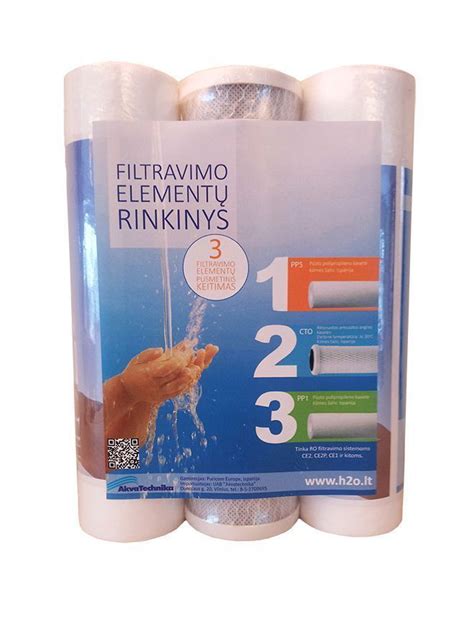

Filtravimo sistemos ir jų priežiūra

Nors tiesiogiai nesusiję su siurblių elektroniniu valdymu, pateikta informacija apie filtrų kasetes ir jų priežiūrą yra svarbi vandens kokybei ir įrangos ilgaamžiškumui užtikrinti.

Pagrindinės filtro kasečių priežiūros ir pakeitimo temos:

• Filtro elemento veiklos silpnimas: Laikui bėgant, filtro elementų efektyvumas mažėja. Pavyzdžiui, aktyvuotos anglies filtro elemento adsorbcijos pajėgumas sumažėja 50% po 3 mėnesių naudojimo. RO membranos elemento gėlinimo greitis taip pat mažėja.
• Sistemos vertinimo veiksmai: Reguliari vandens kokybės testavimas (pvz., TDS reikšmė) ir likusio chloro kiekio matavimas padeda nustatyti, kada reikia keisti filtro elementus.
• Filtro kasetės pakeitimo svarba: Tai ne tik priežiūros operacija, bet ir sistemingas vandens kokybės valdymo projektas. Netinkamai prižiūrimos vandens valymo sistemos gali turėti per daug mikroorganizmų dėl laiku nekeitimo filtrų kasečių.
• Rekomendacijos vartotojams: Pasirinkti tinkamą filtro kasetę pagal įrangos tipą ir griežtai laikytis standartizuoto proceso: vandens kokybės bandymas, slėgio kalibravimas, nuotėkio testas.
• Ateities tendencijos: Intelektualios stebėjimo technologijos ir ekologiškos medžiagos pakeis pramonės kraštovaizdį, siekiant tikslaus ir tvaraus filtrų pakeitimo.

Vandens filtrai yra vienas iš svarbiausių elementų, užtikrinančių komfortišką kasdienę buitį. Net ir patikimiausia technika gali gesti, ypač jei neatliekama profilaktinė priežiūra. Vandens filtravimo sistemos gedimus paprastai turėtų atlikinėti įmonė, kuri montavo sistemą. Paprasčiausias būdas atpažinti gedimą - neįprasti garsai ar kiti požymiai. Tinkama profilaktika reikalinga visiems filtrams, nepriklausomai nuo jų patikimumo ar veikimo principo.

Išvados dėl siurblių kontrolės ir reguliavimo sistemų

Siurblių kontrolės ir reguliavimo sistemos, tokios kaip „Wilo-HiControl 1“, „Wilo-ElectronicControl“ ir įvairūs BE-WP bei EC-WP valdikliai, yra būtinos šiuolaikinėms vandens tiekimo ir nuotekų sistemoms. Jos ne tik užtikrina automatinį ir efektyvų siurblių darbą, bet ir apsaugo juos nuo gedimų, prailgina tarnavimo laiką ir padeda taupyti energiją. Tinkamai parinkti ir sumontuoti slėgio bei lygio jutikliai, kartu su pažangiais valdikliais, leidžia pasiekti aukščiausią sistemos patikimumą ir efektyvumą. Be to, nepamirštant reguliarios filtravimo sistemų priežiūros, užtikrinama ne tik įrangos ilgaamžiškumas, bet ir aukšta vandens kokybė.
