Filtro Ribinis Dažnis: Gyliojo Tyrimo Analizė

Filtrai yra esminiai elektroninių grandinių komponentai, leidžiantys valdyti ir formuoti signalus pagal jų dažnį. Šie prietaisai atlieka kritinį vaidmenį įvairiose technologijose, nuo audio sistemų iki sudėtingų telekomunikacijų tinklų. Vienas iš svarbiausių filtro parametrų yra ribinis dažnis (cut-off frequency), kuris apibrėžia tašką, nuo kurio filtras pradeda slopinti arba praleisti signalus. Šiame straipsnyje detaliai nagrinėsime filtro ribinį dažnį, jo reikšmę, skirtingus filtro tipus ir jų taikymą.

1. Filtro Charakteristikos ir Pagrindiniai Principai

Elektroninis filtras veikia pagal perdavimo funkcijos modeliavimą, kuris nustato, kaip įvesties signalas transformuojamas į išvesties signalą. Filtro selektyvumas daugiausia priklauso nuo įvesties signalo dažnio. Atsižvelgiant į grandinės konfigūraciją (nuoseklią ar lygiagrečią), filtras gali leisti praeiti tam tikrus dažnius ir blokuoti kitus. Taip išvesties signalas yra išgrynintas pagal filtro konstrukcijos parametrus.

Aktyviųjų Filtų Ypatumai

Aktyvūs filtrai yra analoginiai filtrai, kurie apdoroja analoginius signalus, atsižvelgiant į dažnio komponentus. Jų veikimas grindžiamas aktyviais komponentais, tokiais kaip operaciniai stiprintuvai (OPAMP), tranzistoriai ar vakuumo vamzdžiai. Šie komponentai leidžia ne tik filtruoti, bet ir stiprinti signalą, kas yra svarbus privalumas lyginant su pasyviais filtrais.

  • Signalo Stiprinimas: Dėl aktyvių komponentų, filtrai gali padidinti signalo amplitudę, kas ypač naudinga siekiant aukšto kokybės koeficiento (Q faktoriaus), matuojant rezonanso ryškumą ir efektyvumą, net nenaudojant induktorių.
  • Kombinavimas: Aktyvūs filtrai gali jungti tiek aktyvius, tiek pasyvius komponentus (rezistorius, kondensatorius, induktorius). Jie taip pat leidžia kaskadinį sujungimą, stiprinti signalus ir integruoti kelias grandines.
  • Išvesties Ribojimas: Jei grandinėje yra operacinių stiprintuvų, išvesties įtampa gali būti apribota šių elementų prisotinimo įtampa.
  • Impedansas: Aktyvūs filtrai gali būti projektuojami taip, kad pasiektų didelę įėjimo impedanciją ir mažą išėjimo varžą, kas yra naudinga suderinamumui su kitomis grandinėmis.
  • Ekonomiškumas: Lyginant su kitais mazgų tipais, aktyviųjų filtrų gamyba dažnai yra ekonomiškesnė.
  • Maitinimo Reikalavimai: Aktyvūs filtrai reikalauja maitinimo šaltinio, pageidautina simetriško.

2. Pirmosios Eilės Filtrai

Pirmosios eilės filtrai yra paprasčiausi filtro tipai. Jie naudojami sumažinti signalus, esančius virš arba žemiau tam tikro atmetimo laipsnio, kurį galima apibūdinti kaip 6 decibelų (dB) kritimą kiekvieną kartą, kai dažnis padvigubėja.

Perdavimo funkcija pirmajam filtrams paprastai atrodo taip:

$H(j\omega) = \frac{N(j\omega)}{D(j\omega)}$

Čia:

  • $N(j\omega)$ yra laipsnio ≤ 1 polinomas.
  • $D(j\omega)$ yra laipsnio ≤ 1 polinomas.

Šiame kontekste svarbus yra kampinis dažnis (angular frequency), žymimas $\omegac$, kuris yra susijęs su filtro išjungimo dažniu (cut-off frequency), žymimu $fc$. Išjungimo dažnis yra ribinis dažnis, ties kuriuo signalas pradeda slopinti. Jo vertė apskaičiuojama pagal formulę:

$\omegac = 2\pi fc$

Priklausomai nuo konfigūracijos, pirmosios eilės filtrai gali būti dviejų pagrindinių tipų: žemo dažnio (low-pass) ir aukšto dažnio (high-pass).

2.1 Žemo Dažnio Filtrai (Low-Pass Filters - LPF)

Žemo dažnio filtrai praleidžia žemesnius dažnius ir slopina arba slopina dažnius, viršijančius ribinį dažnį ($f_c$). Jie yra plačiai naudojami garso apdirbime, siekiant pašalinti aukšto dažnio triukšmus, suteikti garsui aiškumo ir erdvės.

Perdavimo funkcija aktyviam žemo dažnio filtrui gali būti apibrėžiama taip:

$H(j\omega) = \frac{1}{1 + j\omega/\omega_c}$

Amplitudės ir fazės atsakas šiai funkcijai atskleidžia filtro veikimą įvairiais dažniais.

Aktyvus žemo dažnio filtras gali būti suprojektuotas naudojant įvesties ir įžeminimo rezistorius kartu su operaciniais stiprintuvais ir rezistorių bei kondensatoriaus konfigūracijomis.

Aktyvaus žemo dažnio filtro grandinės schema

Pavyzdžiui, inversinis žemo dažnio aktyvus filtras gali turėti tokią perdavimo funkciją:

$H(j\omega) = \frac{-Rf/R{in}}{1 + j\omega/\omega_c}$

Čia $Rf$ yra grįžtamojo ryšio rezistorius, o $R{in}$ yra įvesties rezistorius.

2.2 Filtrai Pereina Aukštai (High-Pass Filters - HPF)

Aukšto dažnio filtrai veikia priešingai nei žemo dažnio filtrai. Jie slopina žemus dažnius ir leidžia perduoti aukštus dažnius. Jie taip pat gali būti naudojami garso apdirbime, pavyzdžiui, siekiant pašalinti žemo dažnio trukšmus arba „bumą“.

Aktyvaus pirmojo užsakymo aukšto dažnio filtro perdavimo funkcija yra tokia:

$H(j\omega) = \frac{j\omega/\omegac}{1 + j\omega/\omegac}$

Sistemos amplitudės ir fazės atsakas parodo, kaip filtras veikia skirtingais dažniais.

Aktyvus aukšto dažnio filtras naudoja rezistorius ir kondensatorius, esančius eilutėje prie grandinės įėjimo, taip pat rezistorių išleidimo į žemę keliu.

Aktyvaus aukšto dažnio filtro grandinės schema

Pavyzdžiui, inversinis aukšto dažnio aktyvus filtras gali turėti tokią perdavimo funkciją:

$H(j\omega) = \frac{-j\omega/\omegac}{1 + j\omega/\omegac}$

3. Antrosios Eilės Filtrai

Antrosios eilės filtrai yra sudėtingesni nei pirmosios eilės filtrai ir paprastai gaunami sujungiant kelis pirmosios eilės filtrus. Tai leidžia pasiekti didesnį selektyvumą ir tiksliau derinti dažnius.

Bendra antrosios eilės filtro perdavimo funkcijos išraiška yra:

$H(j\omega) = \frac{a2(j\omega)^2 + a1(j\omega) + a0}{b2(j\omega)^2 + b1(j\omega) + b0}$

Suskirstant skaitiklį ir vardiklį, gaunama:

$H(j\omega) = \frac{N(j\omega)}{D(j\omega)}$

Čia:

  • $N(j\omega)$ yra laipsnio ≤ 2 polinomas.
  • $D(j\omega)$ yra laipsnio ≤ 2 polinomas.

Antrosios eilės filtruose svarbūs parametrai yra:

  • Kampinis dažnis ($\omega_0$): Tai yra tipinis filtro dažnis, kuris gali sutapti su rezonanso dažniu (resonant frequency), jei grandinėje yra RLC komponentų. Rezonanso dažnis yra dažnis, kuriuo sistema pasiekia didžiausią virpesių laipsnį. Jo vertė apskaičiuojama pagal formulę:

    $\omega_0 = \frac{1}{\sqrt{LC}}$ (RLC grandinėje)

  • Slopinimo koeficientas ($\zeta$): Šis veiksnys apibrėžia sistemos gebėjimą slopinti įvesties signalą. Nuo jo priklauso filtro atsakas (pvz., per didelis slopinimas gali sukelti „ringavimą“).

Iš slopinimo koeficiento galima apskaičiuoti filtro kokybės koeficientą (Q faktorių) pagal formulę:

$Q = \frac{1}{2\zeta}$

Antrosios eilės aktyvūs filtrai gali būti įvairių tipų, įskaitant žemo dažnio, aukšto dažnio ir juostų perdavimo (band-pass) filtrus, kurie praleidžia tik tam tikrame dažnių diapazone esančius signalus.

4. Filtruose Naudojami Komponentai ir Jų Savybės

Filtruose, tiek pasyviuose, tiek aktyviuose, naudojami įvairūs elektroniniai komponentai, kurių savybės tiesiogiai veikia filtro veikimą.

Rezistoriai ir Kondensatoriai

  • Rezistoriai (R): Riboją srovės tekėjimą ir kartu su kondensatoriais nustato laiko konstantą ($\tau = RC$), kuri yra kritinė ribiniam dažniui nustatyti.
  • Kondensatoriai (C): Kaupia elektrinį krūvį ir jų talpinė reaktancija ($X_C = 1/(2\pi fC)$) keičiasi priklausomai nuo dažnio. Tai leidžia kondensatoriams veikti kaip dažniui jautriems elementams.

Pasyviuose RC filtruose, ribinis dažnis $f_c$ apskaičiuojamas pagal formulę:

$f_c = \frac{1}{2\pi RC}$

Induktoriai (L)

Induktoriai kaupia energiją magnetiniame lauke ir jų induktyvinė reaktancija ($X_L = 2\pi fL$) didėja su dažniu. Jie dažniausiai naudojami RLC grandinėse, siekiant pasiekti rezonansą ir aukštą Q faktorių. Tačiau induktoriai gali būti brangūs, dideli ir linkę į parazitinius efektus, todėl aktyvūs filtrai dažnai juos pakeičia.

Operaciniai Stiprintuvai (OPAMP)

Kaip minėta, OPAMP yra aktyvūs komponentai, kurie leidžia stiprinti signalą ir kurti sudėtingesnes filtro topologijas. Jie taip pat padeda pasiekti didelę įėjimo varžą ir mažą išėjimo varžą, gerinant filtro stabilumą ir suderinamumą.

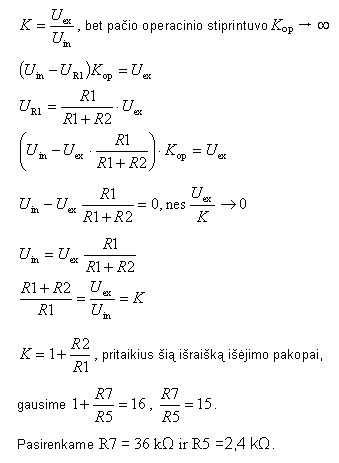

Operacinio stiprintuvo simbolis ir pagrindinė schema

Maitinimo Šaltinis

Aktyviems filtrams būtinas maitinimo šaltinis. Dažnai naudojamas simetriškas maitinimo šaltinis (pvz., +Vcc, -Vcc ir žemė), kuris užtikrina optimalų OPAMP veikimą ir leidžia apdoroti tiek teigiamus, tiek neigiamus signalus.

5. Filtro Ribinio Dažnio Reikšmė ir Nustatymai

Ribinis dažnis ($f_c$) yra pagrindinis filtro nustatymas, kuris tiesiogiai kontroliuoja, kokie dažniai bus praleidžiami, o kokie slopinami.

  • LPF ribinis dažnis: Dažnis, nuo kurio aukštesni dažniai pradeda slopti.
  • HPF ribinis dažnis: Dažnis, nuo kurio žemesni dažniai pradeda slopti.
  • BPF ribinis dažnis: Šiuo atveju yra du ribiniai dažniai - apatinis ir viršutinis, apibrėžiantys praleidžiamą juostą.

Kiti svarbūs nustatymai apima:

  • Filtro nuolydis (Slope): Apibrėžia, kaip greitai filtras slopina dažnius už ribinio taško. Matuojamas dB/oktava. Kuo statesnis nuolydis, tuo efektyviau slopinami nepageidaujami dažniai.
  • Rezonansas (Resonance / Q): Kai kuriuose filtruose yra "Rezonanso" arba "Q" valdiklis. Jis sustiprina garsus aplink ribinį tašką, suteikdamas garsui daugiau „spalvos“ ir „gyvumo“. Aukštas Q faktorius reiškia siauresnę ir ryškesnę rezonanso juostą.

6. Filtravimo Taikymo Sritys

Filtrai yra nepakeičiami daugelyje elektronikos ir signalų apdorojimo sričių.

Audio Sistemos ir Muzikos Gamyba

Garso inžinerijoje filtrai yra pagrindiniai įrankiai:

  • Formavimas ir Valdymas: Žemųjų dažnių filtrai (LPF) naudojami pašalinti aukšto dažnio triukšmą, suteikti garsui aiškumo ir kontroliuoti žemus dažnius. Aukšto dažnio filtrai (HPF) naudojami pašalinti žemo dažnio „bumą“ ir išvalyti garsą.
  • Erdvės Kūrimas: Filtruojant tam tikrus dažnius, galima sukurti erdvės suvokimą dainoje, padėti instrumentams „atsiskirti“ vienas nuo kito ir sukurti stereofoninį vaizdą.
  • Efektų Kūrimas: Filtrai gali būti naudojami kūrybiniams garso efektams kurti, pavyzdžiui, imituoti garsą, kuris tolstant slopsta, arba sukurti pulsuojantį efektą, reaguojantį į muzikos dinamiką.
  • Instrumentų Garsinimas: Sintezatoriuose filtrai naudojami formuoti neapdorotas bangų formas į sodresnius ir organizuotus tonus.

Garso filtrų pagrindai

Elektros Tinklai

Elektros tinkluose filtrai naudojami sumažinti trikdžius, atsirandančius dėl netiesinių apkrovų prijungimo. Jie padeda:

  • Subalansuoti Sroves: Mažinti srovę, tekančią per tinklą, ir subalansuoti grįžtamąsias sroves, kurios cirkuliuoja per neutralią laidininkę.
  • Pašalinti Harmonikas: Naikinti harmoninius iškraipymus, kurie gali sukelti energijos nuostolius ir trikdyti kitus įrenginius.
  • Koreguoti Galios Koeficientą: Pagerinti elektros energijos sistemos galios koeficientą, užtikrinant efektyvesnį energijos panaudojimą.

Tele komunikacijos ir Radijo Dažniai

Filtrai yra esminiai radijo dažnių (RF) ir telekomunikacijų sistemose, kur jie naudojami:

  • Signalo Atranka: Pasirinkti norimus signalus ir atmesti nepageidaujamus triukšmus ar kitų stočių signalus.
  • Dažnių Dalijimas: Telefono linijose, pavyzdžiui, filtrai skirsto balsą ir duomenis, kad jie netrukdytų vienas kitam.

7. Filtravimo Algoritmai ir Tipai

Be jau minėtų pirmos ir antros eilės filtrų, egzistuoja įvairūs filtravimo algoritmai ir architektūros, dažnai pavadintos jų kūrėjų ar matematinių savybių garbei.

  • Butterwortho filtras: Žinomas dėl savo plokščios dažninės charakteristikos praleidžiamojoje juostoje. Jis idealiai tinka, kai svarbiausia yra signalo skaidrumas be papildomų iškraipymų.
  • Čebyševo filtras (Chebyshev): Pasiekia statesnį nuokrypį nei Butterwortho filtras, tačiau su tam tikromis pulsacijomis praleidžiamojoje juostoje. Tinka, kai reikalingas aštresnis atjungimas.
  • Linkwitz-Riley filtras: Dažnai naudojamas garsiakalbių sistemose, siekiant užtikrinti sklandų perėjimą tarp skirtingų dažnių garsiakalbių.
  • Elipsinis arba Cauerio filtras: Gali pasiekti itin statų nuokrypį, tačiau su pulsacijomis tiek praleidžiamojoje, tiek stabdomojoje juostoje.
  • Juostinis filtras (Band-Pass Filter - BPF): Praleidžia tik tam tikrame dažnių diapazone esančius dažnius, slopindamas visus kitus. Tai yra LPF ir HPF derinys.

8. Iššūkiai ir Sprendimai Filtravime

Nors filtrai yra galingi įrankiai, jų projektavimas ir taikymas kelia tam tikrų iššūkių.

Fazės Iškraipymai ir Vėlavimai

Filtravimo procesas, ypač dirbant su sudėtingomis sistemomis, gali sukelti fazės iškraipymus ir signalo vėlavimus. Tai ypač aktualu automobilių garso sistemose, kur atstumas tarp garsiakalbių ir salono akustika gali sukelti nepageidaujamus efektus.

  • Sprendimas: Kruopštus komponentų parinkimas, tinkamos filtro topologijos pasirinkimas (pvz., juostinio filtro dėžės automobiliuose), ir akustinių centrų suderinimas gali padėti sumažinti šiuos efektus. Taip pat svarbu atsižvelgti į laiko konstantą (RC) ir slopinimo koeficientą ($\zeta$), kurie tiesiogiai veikia fazės atsaką.

Dažninės Charakteristikos Netolygumas

Žmogaus ausis nėra vienodai jautri visiems dažniams. Jautrumas yra didžiausias maždaug 2.5-4 kHz dažnių diapazone, o mažėjant ar didėjant dažniui, jis krinta. Tai reiškia, kad norint pasiekti subjektyviai lygią garso kokybę, dažninę charakteristiką gali tekti koreguoti.

  • Sprendimas: Funkcija "Loudness" yra sukurta kompensuoti ausies netobulumą, ypač esant žemam garso lygiui. Ji automatiškai reguliuoja dažninę charakteristiką, kad garsas skambėtų pilniau. Idealiu atveju, tai turėtų būti daroma su dviem garso reguliatoriais: vienu, kuris keičia bendrą garsumą, ir kitu, kuris koreguoja dažninę charakteristiką. Standartinė priimtina dažninė charakteristika dažnai laikoma +/- 3dB diapazone nuo 30 Hz iki 16 kHz.

Filtravimo Klaidų Prevencija

  • Aliasingas: Tai atsiranda, kai neteisingai imituojame aukšto dažnio garsus, o įrašuose atsiranda nepageidaujami artefaktai. Pagal Nyquisto teoremą, norint tiksliai atvaizduoti garsą, mėginio dažnis turi būti bent dvigubai didesnis nei aukščiausias norimas įrašyti dažnis.
  • Iškraipymai: Nors stiprintuvai gali turėti itin mažus iškraipymus, patys garsiakalbiai gali turėti 5-10% iškraipymų. Filtrai gali padėti sumažinti šiuos iškraipymus, ypač jei jie yra tinkamai suderinti su garsiakalbiu ir stiprintuvu.

9. Filtravimo Ateitis

Filtravimo technologija nuolat tobulėja. Skaitmeninių signalų apdorojimo (DSP) pažanga leidžia kurti itin tikslius ir lanksčius skaitmeninius filtrus. Tačiau analoginiai filtrai, ypač aktyvūs, išlieka svarbūs dėl savo tiesioginio garso ir unikalių savybių. Ateityje tikėtina, kad vis daugiau dėmesio bus skiriama adaptyviems filtrui, kurie gali automatiškai prisitaikyti prie besikeičiančių signalų sąlygų, ir dar sudėtingesniems algoritmams, leidžiantiems dar tiksliau formuoti ir valdyti signalus.

Filtro ribinis dažnis išlieka fundamentalus parametras, lemiantis filtro veikimą. Jo tinkamas supratimas ir pritaikymas yra raktas į efektyvių ir kokybiškų elektroninių grandinių kūrimą įvairiose technologinėse srityse.
