Flanšinis filtras šildymo sistemai DN50: Būtinybė ir Priežiūra
Šiuolaikinės šildymo sistemos yra sudėtingi mechanizmai, kurių efektyvumas ir ilgaamžiškumas tiesiogiai priklauso nuo kiekvienos sudedamosios dalies kokybės ir tinkamos priežiūros. Tarp daugelio svarbių elementų, flanšinis filtras šildymo sistemai DN50 užima ypatingą vietą, atlikdamas kritinę apsauginę funkciją. Šiame straipsnyje gilinsimės į šio komponento paskirtį, jo veikimo principus, medžiagų pasirinkimo svarbą, montavimo niuansus ir priežiūros aspektus, siekiant užtikrinti optimalų šildymo sistemos veikimą.
Flanšinio filtro paskirtis ir veikimo principas
Pagrindinė flanšinio filtro funkcija šildymo sistemoje yra apsaugoti jautrius komponentus, tokius kaip siurbliai, katilai, vožtuvai ir šilumos mainytuvai, nuo mechaninių priemaišų. Šildymo sistemos cirkuliuojantis vanduo ar kitas šilumos nešiklis gali turėti įvairių nešvarumų: tai gali būti metalo dalelės, atsiradusios dėl korozijos sistemos viduje, nuosėdos, kurios susidaro laikui bėgant, ar net statybinių šiukšlių likučiai, kurie galėjo patekti į sistemą montavimo metu. Šios priemaišos, patekusios į cirkuliacijos grandinę, gali sukelti daugybę problemų: jos gali užkimšti siaurus vamzdynus, susidėvėti siurblių ir vožtuvų judančias dalis, sumažinti šilumos mainytuvų efektyvumą ir netgi sukelti katilo gedimus.
Flanšinis filtras veikia kaip barjeras, sulaikydamas šias neleistinas daleles. Jo konstrukcija paprastai susideda iš korpuso ir vidinio filtravimo elemento. Korpusas, dažniausiai pagamintas iš tvirto metalo, jungiamas prie šildymo sistemos vamzdyno flanšinių jungčių pagalba. Šis flanšinis sujungimas užtikrina patikimą ir sandarų ryšį, kuris yra būtinas aukšto slėgio ir temperatūros sąlygomis. Vidinis filtravimo elementas - tai tinklas arba perforuota plokštelė, pagaminta iš metalo, kurios akelių dydis yra parinktas taip, kad praleistų šilumos nešiklį, bet sulaikytų didesnes nei nustatytas dydis mechanines daleles.
Kai šilumos nešiklis teka per filtrą, jis praeina pro filtravimo elementą, o visos jame esančios priemaišos lieka sulaikytos. Tokiu būdu, į sistemos tolesnes dalis patenka tik švarus šilumos nešiklis, apsaugodamas vertingus komponentus nuo pažeidimų ir prailgindamas jų tarnavimo laiką. DN50 dydis nurodo flanšo jungties skersmenį, kuris yra gana standartinis ir dažnai naudojamas įvairiose šildymo sistemose, ypač vidutinio dydžio pastatuose ar atskirose patalpų šildymo kontūruose.
Medžiagų pasirinkimo svarba
Flanšinių filtrų gamybai naudojamos medžiagos yra kritiškai svarbios jų ilgaamžiškumui ir tinkamumui naudoti šildymo sistemose. Aukštos temperatūros ir galimas agresyvus šilumos nešiklio poveikis reikalauja atsparių ir patvarių medžiagų.
Vienas iš dažniausiai naudojamų medžiagų korpusams yra GG25, tai yra pilkojo ketaus markė, pasižyminti geromis mechaninėmis savybėmis ir atsparumu korozijai. Tačiau, kaip ir bet kuris metalas, jis gali būti jautrus tam tikroms agresyvioms aplinkoms. Kitas svarbus pasirinkimas yra GGG40, tai yra kaliojo ketaus markė, kuri pasižymi didesniu atsparumu smūgiams ir tempimui, todėl yra tinkamesnė dinamiškesnėms sistemoms.

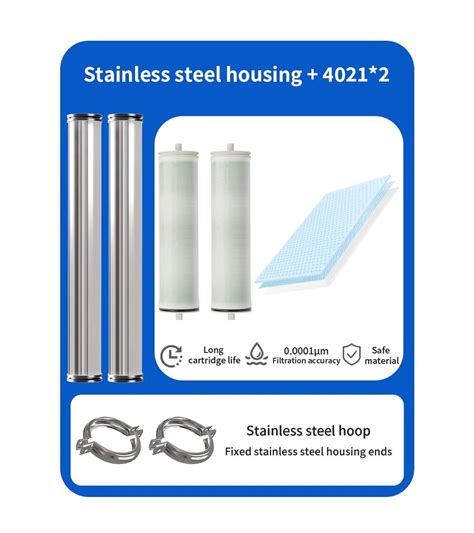

Filtravimo elementui dažnai naudojamas nerūdijantis plienas (AISI 316). Ši medžiaga yra itin atspari korozijai, net ir aukštose temperatūrose ir sąlytyje su įvairiais skysčiais. Dėl savo tvirtumo ir ilgaamžiškumo, nerūdijančio plieno tinklelis ar perforuota plokštelė gali efektyviai sulaikyti priemaišas ilgą laiką. Taip pat gali būti naudojami ir kiti metalų lydiniai, priklausomai nuo sistemos specifikacijos ir eksploatavimo sąlygų.
Svarbu atkreipti dėmesį į sandarinimo tarpines. Dažniausiai naudojamos EPDM (etileno-propileno-dieno monomero) gumos tarpinės, kurios pasižymi puikiu atsparumu karštam vandeniui ir garams, taip pat kitoms cheminėms medžiagoms, kurios gali būti šildymo sistemoje. Tinkamai parinktos medžiagos užtikrina, kad filtras atlaikys aukštą slėgį (pavyzdžiui, PN16 ar PN40) ir temperatūrą (pavyzdžiui, T200°C ar T300°C), ir ilgus metus atliks savo apsauginę funkciją be gedimų.
Montavimo ypatumai ir svarba
Flanšinio filtro montavimas yra kruopštumo reikalaujantis procesas, kurio metu būtina laikytis gamintojo nurodymų ir bendrųjų instaliacijos standartų. Netinkamas montavimas gali sukelti sistemos praradimus, pratekėjimus ar netgi ankstyvą filtro gedimą.
Prieš montuojant, būtina užtikrinti, kad šildymo sistema būtų atjungta nuo energijos šaltinio ir visiškai atvėsusi. Vamzdynas, prie kurio bus tvirtinamas filtras, turi būti švarus, be suvirinimo likučių, dulkių ar kitų pašalinių objektų, kurie galėtų pažeisti sandarinimo paviršius.
Flanšinis filtras DN50 montuojamas tarp dviejų flanšų, kurie yra sujungiami varžtais. Svarbu užtikrinti, kad flanšai būtų lygiagretūs ir tinkamai sulygiuoti, kad nebūtų papildomų įtempių jungtyje. Tarp flanšų dedama sandarinimo tarpinė, kurios tipas ir medžiaga turi atitikti sistemos eksploatavimo sąlygas (slėgį, temperatūrą, šilumos nešiklio tipą). Tarpinė turi būti tinkamai centruota.
Varžtai turi būti priveržti tolygiai ir laipsniškai, kryžminiu būdu, siekiant užtikrinti vienodą slėgį visame sandarinimo paviršiuje. Per didelis vienos vietos priveržimas gali deformuoti flanšą ar tarpinę, sukeldamas pratekėjimus, o per mažas priveržimas taip pat nebus pakankamai sandarus.
Flanšinis filtras turėtų būti montuojamas tokioje vietoje, kur būtų patogu atlikti jo priežiūrą ir valymą. Paprastai jis montuojamas prieš pagrindinius sistemos komponentus, tokius kaip siurblys ar katilas, siekiant juos maksimaliai apsaugoti. Taip pat svarbu atsižvelgti į srauto kryptį, kurią nurodo gamintojas ant filtro korpuso. Netinkama kryptimi sumontuotas filtras ne tik neveiks efektyviai, bet gali netgi sukelti papildomą pasipriešinimą srautui.
Priežiūra ir valymas
Reguliari flanšinio filtro priežiūra yra būtina jo efektyviam veikimui ir sistemos ilgaamžiškumui užtikrinti. Nors flanšinis filtras yra patvarus komponentas, laikui bėgant jame kaupiasi sulaikytos priemaišos, kurios gali sumažinti jo pralaidumą ir netgi sukelti slėgio kritimą sistemoje.
Pirmasis priežiūros žingsnis yra periodinis filtro patikrinimas. Dažnumas priklauso nuo šildymo sistemos eksploatavimo sąlygų, vandens kokybės ir sistemos amžiaus. Rekomenduojama pradėti patikrą po pirmųjų eksploatavimo mėnesių, o vėliau nustatyti optimalų intervalą, kuris gali svyruoti nuo kelių mėnesių iki karto per metus.
Kai filtras atidarytas valymui, svarbu atlikti šiuos veiksmus:
- Sistemos atjungimas ir atvėsinimas: Prieš bet kokius techninės priežiūros darbus, būtina atjungti šildymo sistemą nuo energijos šaltinio ir leisti jai atvėsti. Taip pat rekomenduojama užsukti atitinkamus atjungimo vožtuvus prieš ir po filtro, kad būtų galima saugiai jį išmontuoti ir ištuštinti.
- Filtro išardymas: Atsukite varžtus, jungiančius flanšus, ir atsargiai nuimkite filtro korpusą. Būkite pasirengę, kad gali ištekėti nedidelis kiekis likusio vandens.

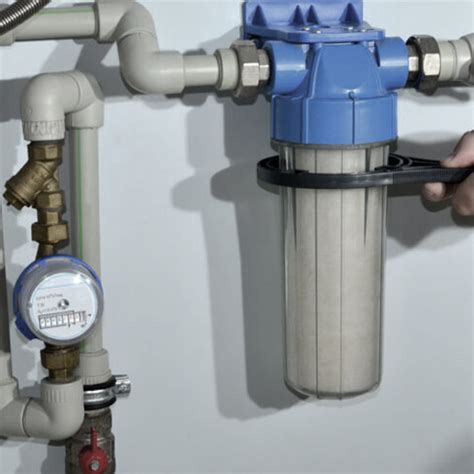

- Filtravimo elemento valymas: Išimkite filtravimo elementą. Jį galima valyti įvairiais būdais:
- Mechaninis valymas: Nuplaukite elementą po tekančiu vandeniu, naudodami minkštą šepetėlį, kad pašalintumėte susikaupusias didesnes priemaišas.
- Cheminis valymas: Jei ant elemento susikaupė nuosėdų ar kalkių, gali prireikti naudoti specialius valiklius, skirtus šildymo sistemoms. Svarbu pasirinkti valiklį, kuris nepažeistų filtro medžiagos. Po cheminio valymo elementą būtina kruopščiai nuplauti švariu vandeniu.
- Korpuso valymas: Išvalykite filtro korpusą nuo bet kokių nuosėdų ar nešvarumų.
- Apžiūra: Patikrinkite filtravimo elementą ir sandarinimo tarpinę dėl pažeidimų. Jei elementas yra deformuotas, prakiuręs ar smarkiai susidėvėjęs, jį reikia pakeisti nauju. Taip pat patikrinkite tarpinės būklę; jei ji yra susidėvėjusi, sutrūkusi ar praradusi elastingumą, ją būtina pakeisti.
- Surinkimas: Atlikite surinkimą atvirkštine tvarka, užtikrindami tinkamą sandarinimą ir varžtų priveržimą.
Alternatyvos ir papildomi komponentai
Nors flanšiniai filtrai yra labai efektyvūs, šildymo sistemose gali būti naudojami ir kiti filtravimo sprendimai, priklausomai nuo specifinių poreikių ir sistemos konfigūracijos. Pavyzdžiui, yra ir rutulinių atbulinių vožtuvų su integruotu filtru, kurie atlieka dvi funkcijas viename įrenginyje. Taip pat gali būti naudojami purvo surinkėjai, kurie yra skirti sulaikyti stambesnes mechanines priemaišas ir dažniausiai montuojami prieš siurblius.
Taip pat svarbu paminėti atbulinius vožtuvus, kurie yra neatsiejama šildymo sistemos dalis. Jie neleidžia šilumos nešikliui tekėti atgaline kryptimi, užtikrindami tinkamą cirkuliacijos kryptį ir apsaugodami siurblį nuo galimo sugadinimo. Yra įvairių tipų atbulinių vožtuvų: tarpflanšiniai, rutuliniai, diskiniai, kurie skiriasi savo konstrukcija ir taikymo sritimi. Pavyzdžiui, tarpflanšiniai atbuliniai vožtuvai su AISI 316 disku yra atsparūs korozijai ir gali būti naudojami įvairiose sistemose. GG25 arba GGG40 korpuso medžiagos taip pat yra dažnai sutinkamos. Įvairūs dydžiai, tokie kaip DN50, DN65, DN80, DN100 ir didesni, leidžia parinkti optimalų vožtuvą pagal vamzdyno skersmenį.
Svarbu suprasti, kad flanšinis filtras ir atbulinis vožtuvas dažnai veikia kartu, papildydami vienas kitą ir užtikrindami bendrą sistemos saugumą ir efektyvumą. Tinkamas šių komponentų parinkimas ir montavimas yra pagrindas ilgalaikei ir be problemų veikiančiai šildymo sistemai.
