Hidraulinio filtro vaidmuo MTZ traktorių sistemose: išsamus paaiškinimas

Traktorių hidraulinės sistemos, ypač tokių populiarių kaip MTZ, Zubr ir kiti žemės ūkio technikos modeliai, yra sudėtingos ir jautrios sistemos, kurių efektyvumas tiesiogiai priklauso nuo jų komponentų kokybės ir priežiūros. Viena iš esminių šių sistemų dalių yra hidraulinis filtras, kurio paskirtis - užtikrinti alyvos švarą ir taip apsaugoti jautrius mechanizmus nuo gedimų. Šiame straipsnyje detaliai nagrinėsime hidraulinio filtro svarbą, jo technines charakteristikas, veikimo principus, dažniausius gedimus ir priežiūros rekomendacijas, ypatingą dėmesį skirdami MTZ traktoriams.

Hidraulinio filtro techninės charakteristikos ir paskirtis

Hidraulinis filtras veikia kaip gyvybiškai svarbus komponentas, filtruojantis įvairias priemaišas iš hidraulinės alyvos. Šios priemaišos gali atsirasti dėl daugelio priežasčių: tai gali būti mechaninės dalelės, likusios sistemoje po gamybos proceso (pvz., rūdys, smėlis, suvirinimo šlakas, metalo drožlės), taip pat išorinės dulkės ir nešvarumai, patenkantys į sistemą per oro filtrą ar alyvos užpildymo angą. Be to, eksploatacijos metu dėl trinties ir alyvos oksidacijos atsiranda papildomų teršalų, tokių kaip metalo milteliai, dervos ir anglies liekanos.

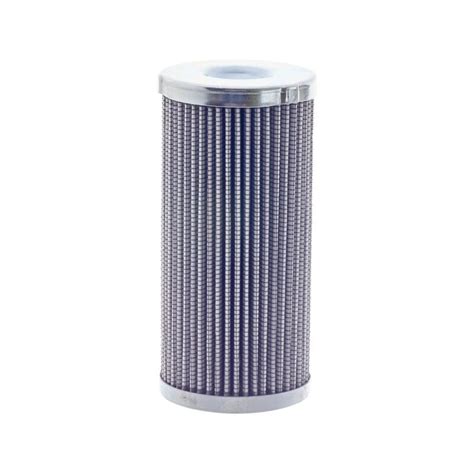

Vienas iš svarbių hidraulinio filtro pavyzdžių yra hidraulinio filtro įdėklas, skirtas MTZ, Zubr ir kitiems traktoriams. Jo techninės charakteristikos yra šios:

• Išorinis skersmuo: 69 mm
• Skylės skersmuo viršutiniame dangtelyje: 28 mm
• Aukštis: 120 mm

Šis konkretus filtras turi gamintojo kodą WH33-41-10A ir yra žinomas kaip PZL Sędziszów produkcija, lenkiškas gaminys. Jo kataloginis numeris - 1412502-131869, o palyginamieji numeriai yra SF-FILTERAS (SCHUPP) HY 27225 ir HIFI FILTRAS SH 78026. Detalės kodas - 15013600275793.

Pagrindinė hidraulinio filtro funkcija - sulaikyti skystyje esančias teršalų daleles, taip užtikrinant alyvos švarą. Tai ne tik apsaugo judančias dalis nuo dilimo ir subraižymų, bet ir padeda išvengti hidraulinių komponentų užsikimšimo, alyvos plėvelės pažeidimo ir bendro sistemos efektyvumo sumažėjimo. Remiantis gamybos statistika, net daugiau nei 75% hidraulinės sistemos gedimų sukelia priemaišos, todėl alyvos švaros palaikymas yra kritiškai svarbus.

Hidraulinių sistemų našumas ir nuostoliai MTZ traktoriuose

Traktorių hidraulinių sistemų galingumas ir našumas nuolat didėja. Tačiau svarbu suprasti, kad ne visuomet visas alyvos kiekis iš siurblio pasiekia padargų hidraulinius cilindrus ar variklius. Didesnio našumo hidraulinis siurblys savaime negarantuoja geresnių prijungto padargo darbo rodiklių. Alyvai tekant iš siurblio iki cilindro ar variklio neišvengiamai atsiranda hidrauliniai nuostoliai.

Šie nuostoliai gali atsirasti dėl įvairių priežasčių:

• Mechaniniai ir hidrauliniai nuostoliai pačiame siurblyje: Hidraulinio siurblio naudingo veikimo koeficientas (NVK) paprastai svyruoja nuo 0,8 iki 0,95. Likusi dalis - tai vidinio skysčio pratekėjimo ir išsiskiriančios šilumos nuostoliai. Pavyzdžiui, jei siurblio teorinis našumas yra 50 l/min., o NVK lygus 0,8, į hidraulinę sistemą bus tiekiama tik 40 l/min. alyvos.
• Nuostoliai vamzdynuose ir jungtyse: Dėl hidraulinės sistemos konstrukcijos ir hidraulinių skysčių tekėjimo dėsningumų vamzdžiuose, alkūnėse, trišakiuose, sujungimuose ir korpuso ertmėse gali būti prarandama iki 15% energijos.
• Nuostoliai dėl droselių: Jei traktoriuje ar prikabintame padarge sumontuoti droseliai, hidraulinėje sistemoje nuostoliai gali padidėti dar 25-30%, priklausomai nuo droseliavimo būdo (nuoseklus arba lygiagretus).
• Užteršti filtrai: Užsikimšęs filtravimo elementas sukelia didesnį pasipriešinimą alyvos tekėjimui. Kai filtras visiškai užsikemša, suveikia praleidžiamasis vožtuvas, kuris praleidžia į sistemą nevalytą alyvą. Tokiu atveju traktoriaus hidraulinė sistema gali veikti su sutrikimais.

Visoje hidraulinėje sistemoje, esant nepalankioms sąlygoms, bendri nuostoliai gali siekti 30-50%. Todėl net ir galingiausias siurblys negarantuoja maksimalaus našumo, jei sistema nėra tinkamai prižiūrima ir filtruojama.

Hidraulinės sistemos tipai ir jų ypatumai

Hidraulinės sistemos našumas priklauso nuo traktoriaus galingumo klasės. Gamintojai gali sukomplektuoti traktorių su didesnio našumo hidrauline sistema, tačiau tai nepakeičia jo kategorijos.

• 50-100 AG (37-74 kW) traktoriuose paprastai įrengiamos hidraulinės sistemos, kurių našumas yra 50-100 l/min. Pirmosios kategorijos traktoriai dažniausiai naudoja krumpliaratinius siurblius (gali būti iki 4 vnt.) ir tiekia pastovų alyvos srautą. Pigesnėse sistemose perteklinis alyvos kiekis per vožtuvus grąžinamas atgal į baką.
• Didesnio galingumo traktoriuose naudojama kintamo debito hidraulinė sistema. Tai reiškia, kad alyva tiekiama tik tada, kada jos reikia, o jos kiekis automatiškai nustatomas keičiantis išorinei apkrovai. Tokios sistemos vadinamos apkrovai jautriomis (angl. Load Sensing). Tobulesnės, tačiau brangesnės sistemos naudoja ašinius stūmoklinius reguliuojamo debito siurblius.

Dažniausiai pasitaikantys MTZ 82 gedimai ir hidraulinės sistemos problemos

MTZ 82 traktoriai, garsėjantys savo patikimumu ir universalumu, plačiai naudojami žemės ūkyje. Tačiau, kaip ir bet kuri technika, jie reikalauja tinkamos priežiūros. Senesni traktoriai, lyginant su naujais, gendama 2,5 karto dažniau, ilgiau remontuojami ir jų remontas kainuoja brangiau.

Dažniausiai pasitaikantys gedimai MTZ traktoriuose:

• Elektros įranga: Smulkių gedimų analizė rodo, kad elektros įranga yra viena dažniausiai gendanti sritis.
• Hidraulinė sistema: MTZ 920; 923; 952; 1025 traktoriuose hidraulinė sistema gendama daug dažniau nei MTZ 80; 82; 80.1; 82.1 (atitinkamai 35% ir 19%). Kai kurie ūkininkai skundėsi per silpnu MTZ 920; 923; 952 hidrauliniu keltuvu.

Hidraulinio vairo veikimo principas ir problemos MTZ 82

Viena iš svarbiausių MTZ 82 sistemų yra hidraulinis vairas, užtikrinantis lengvą ir patogų valdymą. Jis susideda iš kelių pagrindinių komponentų: vairo siurblio, vairo kolonėlės (dozatoriaus), hidraulinio cilindro, hidraulinių žarnų ir vamzdelių bei alyvos bakelio.

Dažniausiai pasitaikančios hidraulinio vairo problemos ir jų priežastys:

• Sunkus vairas: Nepakankamas hidraulinio skysčio lygis, oro patekimas į sistemą, sugedęs vairo siurblys, užsikimšęs hidraulinis filtras, problemos su vairo kolonėle ar pažeistas hidraulinis cilindras.
• Netolygus vairas (strigimas): Oro patekimas į sistemą, sugedusi vairo kolonėlė, pažeistos traukės arba šarnyrai.
• Alyvos nutekėjimas: Pažeistos hidraulinės žarnos, vamzdeliai, sandarikliai arba atsilaisvavusios jungtys.
• Vairo vibracija: Oro patekimas į sistemą, sugedęs vairo siurblys, nesubalansuoti priekiniai ratai.

Reguliari MTZ 82 hidraulinio vairo priežiūra, įskaitant alyvos lygio tikrinimą, hidraulinio filtro keitimą ir alyvos nutekėjimų stebėjimą, padeda išvengti daugelio problemų ir prailginti sistemos tarnavimo laiką.

Vairo cilindrai MTZ 82 traktoriams

Vairo cilindras yra dar viena svarbi MTZ 82 sistemos dalis, užtikrinanti tikslų valdymą. MTZ 82 dažniausiai naudojami dvipusio veikimo cilindrai, kurie veikia abiem kryptimis.

Dažniausios vairo cilindro problemos:

• Hidraulinio skysčio nuotėkis: Pažeisti sandarinimo elementai, įtrūkimai.
• Sumažėjęs vairo stiprintuvas: Oras sistemoje, užterštas hidraulinis skystis, pažeistas stūmoklis.
• Užstrigęs cilindras: Korozija, pažeistos dalys.
• Nelygus vairo darbas: Slėgio skirtumai, pažeistos dalys.

Tinkama vairo cilindro priežiūra, įskaitant reguliarų patikrinimą, sandarinimo elementų priežiūrą ir hidraulinio skysčio kokybės kontrolę, yra būtina. Jei gedimas nedidelis, remontas gali būti ekonomiškai naudingas, tačiau stipriai pažeistą cilindrą rekomenduojama pakeisti nauju.

Techniniai reikalavimai hidrauliniams filtrams

Hidraulinio filtro veikimas grindžiamas jo gebėjimu sulaikyti teršalus, kurių dydis didesnis už filtro medžiagos porų ar tarpelių dydį. Tačiau svarbu suprasti, kad neįmanoma visiškai išfiltruoti visų priemaišų, o kartais tai ir nebūtina.

Techniniai reikalavimai hidrauliniams filtrams apima:

• Mechaninį stiprumą: Filtro medžiaga turi atlaikyti hidraulinį slėgį be deformacijų.
• Stabilų veikimą: Jis turėtų veikti stabiliai esant įvairioms darbo temperatūroms ir būti pakankamai patvarus.
• Atsparumą korozijai: Filtro medžiaga ir konstrukcija turėtų būti atsparios korozijai.
• Paprastą konstrukciją ir kompaktiškumą: Lengva valyti, prižiūrėti ir keisti filtro elementą.
• Mažą kainą: Ekonomiškumas yra svarbus veiksnys.

Hidraulinio filtro bandymo metodai, pavyzdžiui, pagal tarptautinį standartą ISO4572, leidžia įvertinti filtravimo našumą ir atsparumą dilimui. Šie metodai imituoja faktines hidraulinės sistemos darbo sąlygas, leidžiant įvertinti filtro efektyvumą ilgalaikėje perspektyvoje.

Išvada

Hidraulinis filtras yra neatsiejama MTZ traktorių ir kitos žemės ūkio technikos hidraulinių sistemų dalis. Jo tinkama priežiūra, savalaikis keitimas ir aukštos kokybės filtro pasirinkimas yra esminiai veiksniai, siekiant užtikrinti sistemos patikimumą, efektyvumą ir ilgalaikį tarnavimą. Ignoruojant hidraulinio filtro svarbą, rizikuojama patirti reikšmingus gedimus, kurie gali lemti brangius remonto darbus ir technikos prastovas. Todėl suprasti hidraulinio filtro vaidmenį ir technines charakteristikas, tokias kaip WH33-41-10A, yra labai svarbu kiekvienam technikos savininkui.
