Kaip filtrai formuoja ir keičia signalus: nuo elektronikos iki dyzelinių automobilių

Filtrai, nepriklausomai nuo jų taikymo srities, iš esmės veikia kaip vartai, selektyviai praleidžiantys arba blokuojantys tam tikrus signalus. Šiame straipsnyje gilinsimės į tai, kaip filtrai keičia signalus, pradedant nuo fundamentalių elektronikos principų ir pereinant prie sudėtingesnių sistemų, tokių kaip dyzelinių automobilių kietųjų dalelių filtrai (DPF). Suprasime, kodėl filtras iš esmės keičia signalą ir kaip tai pasireiškia skirtingose technologinėse srityse.

Banguotosios teorijos pagrindai ir signalų transformacija

„Banga“ yra plati fizikos koncepcija, apimanti įvairių fizikinių dydžių svyravimus laiko eigoje. Elektroninėje technologijoje ši sąvoka sutelkiama į įtampos ar srovės kitimą laike, kurį fiksuoja įvairūs jutikliai. Tokie svyravimai, paversti laiko funkcija, vadinami laiko bangomis arba signalais. Kadangi laikas yra nuolatinė vertė, šie signalai vadinami nepertraukiamais laiko signalais arba analoginiais signalais.

Su skaitmeninių kompiuterių plėtra atsirado poreikis apdoroti signalus kompiuterių kalba. Tai paskatino atrankos teorijos pagrindu sukurti metodus, kaip nepertraukiamus laiko signalus transformuoti į diskrečius laiko signalus. Šis procesas, nors ir būtinas skaitmeniniam apdorojimui, savaime yra signalo transformacija, kurios metu dalis informacijos gali būti prarandama arba pakeista.

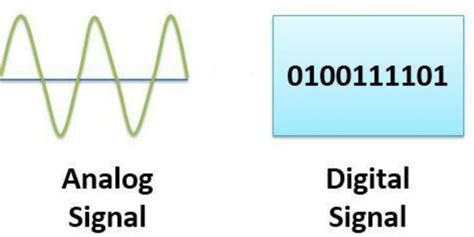

Signalų tipai: analoginis ir skaitmeninis

Galios filtrai: pagrindiniai elektronikos elementai

Galios filtras yra elektroninė grandinė, sudaryta iš kondensatoriaus, induktoriaus ir rezistoriaus. Jo pagrindinė funkcija - efektyviai filtruoti elektros linijoje esančius tam tikro dažnio signalus arba, atvirkščiai, pašalinti signalus, viršijančius tam tikrą dažnį. Tokiu būdu gaunamas norimo dažnio galios signalas arba pašalinamas nepageidaujamas. Tai fundamentalus principas, taikomas daugelyje elektroninių prietaisų, siekiant užtikrinti jų stabilų ir efektyvų veikimą.

Oro filtras: analogija iš automobilių pasaulio

Automobilių pramonėje oro filtras atlieka panašią, nors ir kitokią, filtravimo funkciją. Jo paskirtis - neleisti dulkėms ir šiukšslėms patekti į variklį. Suteikdamas varikliui švarų oro srautą, oro filtras užtikrina optimalų degalų degimo procesą ir variklio veikimą.

Susidėvėjęs ar nešvarus oro filtras tiesiogiai veikia variklio efektyvumą. Viena iš pastebimų pasekmių yra galios sumažėjimas ir prastesnis akceleracijos rodiklis. Vidutinis rekomenduojamas oro filtro keitimo intervalas yra 10 000-15 000 kilometrų, tačiau tai priklauso nuo vairavimo sąlygų. Važinėjant intensyvaus eismo sąlygomis, dulkėtose ar kaimo vietovėse, filtras greičiau prisipildo nešvarumų ir reikalauja dažnesnio keitimo.

Vizualinė apžiūra gali padėti nustatyti, ar oro filtras yra švarus. Naujas filtras yra baltas arba beveik baltas, o laikui bėgant jame kaupiasi dulkės ir nešvarumai, todėl jis tamsėja. Patikrinimo lemputė (check engine) gali užsidegti ir dėl nepakankamo oro patekimo į variklį, o tai gali sukelti anglies nuosėdų susidarymą.

Kaip pakeisti salono filtrą 🚗

Dyzelinių variklių kietųjų dalelių filtrai (DPF): sudėtinga filtravimo sistema

Dyzelinių variklių kietųjų dalelių filtrai (DPF) yra sudėtingos išmetamųjų dujų sistemos dalis, atsakinga už suodžių dalelių sulaikymą ir neleidimą joms patekti į aplinką. Skirtingai nuo katalizatoriaus, kuris mažina dujinės fazės teršalus, DPF filtras skirtas sulaikyti kietąsias daleles iki jų sudeginimo pačiame filtre.

Pagrindiniai DPF filtrai yra koriniai keraminiai, turintys daugybę mažų kanalų. Kas antro kanalo galas yra uždarytas, priverčiant išmetamąsias dujas tekėti pro porėtas sieneles. Šachmatų lentos principu išdėstyti kanalai užtikrina didelį filtravimo plotą ir minimalius slėgio nuostolius. DPF filtravimo efektyvumas gali siekti net 99%, sulaikant suodžių daleles giluminiame filtravime porose ir paviršiniame filtravime palei kanalėlių sieneles.

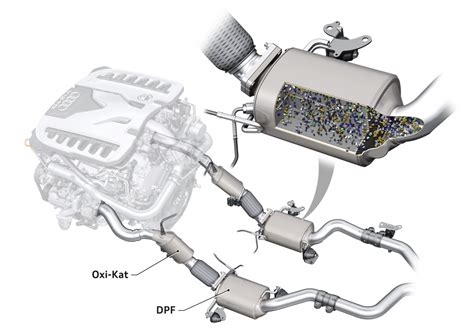

DPF filtro veikimo principas

Didėjant suodžių kiekiui filtre, didėja ir filtro efektyvumas, nes susikaupę suodžiai sudaro papildomą sluoksnį, blokuojantį įeinančias daleles. Tačiau tai taip pat lemia išmetimo priešslėgio padidėjimą. Siekiant išspręsti šią problemą, filtras yra regeneruojamas - suodžiai sudeginami.

DPF filtro regeneracijos procesai

DPF filtro regeneracija gali vykti dviem pagrindiniais būdais:

  1. Aktyvi regeneracija: Šiam procesui reikalingas išmetamųjų dujų temperatūros pakėlimas iki maždaug 550 °C, kad suodžiai oksiduotųsi deguonies pertekliuje. Kadangi varikliui veikiant tokia aukšta temperatūra paprastai nepasiekiama, naudojamos specialios strategijos:

    • Dyzelinis degiklis: Tiesiogiai kaitina išmetamąsias dujas prieš patenkant į DPF.
    • Dyzelino oksidacijos katalizatorius (DOC): Oksiduoja dyzelino kurą, taip didindamas DPF temperatūrą. Šiam procesui reikalingas papildomas dyzelino įpurškimas, naudojant specialius purkštukus arba automobilio ECU (variklio valdymo blokas) funkcijas.

    Aktyvios regeneracijos ciklas paprastai trunka 20-30 minučių. Esant dideliam suodžių kiekiui, gali prireikti stovinčio transporto priemonės regeneracijos, kuri trunka kelias valandas.

  2. Pasyvi regeneracija: Šis metodas nereikalauja papildomos energijos. Jis grindžiamas suodžių oksidacija naudojant azotą dioksidą (NO2) žemesnėje temperatūroje (250-400 °C). Tam reikalingas katalizatorius, paverčiantis išmetamųjų dujų azotą (NO) į NO2. Dėl tauriojo metalo (ypač platinos) panaudojimo ši sistema yra brangesnė. Nors pasyvi regeneracija yra ekonomiškai naudingesnė, dauguma komercinių sistemų vis dar naudoja aktyvios regeneracijos elementus.

Nepriklausomai nuo regeneracijos metodo, suodžių oksidacijos metu susidaro nedegi medžiaga - pelenai, kurių pašalinti negalima. Laikui bėgant, šie pelenai kaupiasi DPF filtre, galiausiai jį užkimšdami.

DPF filtro užsikimšimo požymiai ir prevencija

Besikemšantis DPF filtras gali sukelti kelias problemas:

  • Padidėjusios kuro sąnaudos: Dėl didelio priešslėgio išmetimo sistemoje.
  • Sumažėjęs variklio galingumas.
  • Pakilęs tepalo lygis: Dėl regeneracijai skirto kuro patekimo į variklį.

Prietaisų skydelyje užsidegusi DPF filtro lemputė (simbolis, panašus į kaitinimo žvakę ar vamzdelį su dūmais) signalizuoja apie problemą. Dažniausiai tai reiškia, kad DPF filtras užsikimšo nepataisomai ir jį reikia keisti, valyti arba pašalinti (nors pastarasis variantas yra neteisėtas ir kenkia aplinkai). Taip pat gali būti problemų su DPF sistemą prižiūrinčiais davikliais (slėgio, temperatūros) arba kitais variklio skyriaus gedimais, kurie tiesiogiai įtakoja DPF veikimą.

Simbolis ant prietaisų skydelio, rodantis DPF filtro problemą

Kilus DPF filtro problemai, svarbu nedelsti. Neteisingi sprendimai gali sugadinti variklio valdymo bloką ir kitus brangius komponentus, tokius kaip turbina. Profesionali diagnostika ir visos variklio sistemos patikra yra būtina, siekiant nustatyti tikslią gedimo priežastį ir parinkti tinkamiausią sprendimą.

Dažnos klaidos eksploatuojant automobilius su DPF

  • Trumpi atstumai: Dyzeliniai varikliai, ypač su DPF, nemėgsta trumpų kelionių, kai variklis nespėja pasiekti darbinės temperatūros. Tai trukdo regeneracijos procesui, todėl filtras greičiau užsikemša. Rekomenduojama bent kartą per savaitę nuvažiuoti ilgesnį atstumą tolygiu greičiu, kad įvyktų regeneracija.
  • Netinkama alyva: Dauguma alyvų turi priedų, kurie degdami palieka suodžių nuosėdų. DPF filtrai reikalauja specialios „Low SAPS“ alyvos, kuriai sudegus susidaro minimalus kiekis sulfatinių suodžių, fosforo ir sieros junginių.
  • Oro srauto matuoklės gedimai: Netinkamai veikianti oro srauto matuoklė siunčia klaidingus duomenis į variklio kompiuterį, o tai gali lemti nesudegusio kuro patekimą į DPF filtrą.
  • EGR vožtuvo ir žvakių problemos: Šios sistemos tiesiogiai veikia išmetamųjų dujų recirkuliaciją ir degimo procesą, todėl jų gedimai gali įtakoti DPF veikimą.
  • Daviklių gedimai: Išmetamųjų dujų slėgio ir temperatūros davikliai siunčia informaciją variklio kompiuteriui apie sistemos būklę. Jų gedimai gali sutrikdyti tinkamą regeneracijos procesą.

Garso signalų filtravimas: nuo žemų iki aukštų dažnių

Elektronikoje ir garso inžinerijoje filtrai naudojami signalų dažnių spektrui valdyti. Pagrindiniai filtrai:

  • Žemųjų dažnių filtras (LPF): Praleidžia dažnius žemiau tam tikro ribinio taško ir slopina aukštesnius. Jis naudojamas pašalinti aukšto dažnio triukšmą, sušvelninti garsą, suteikti jam šilumos ir natūralumo, arba sukurti efektą, kai garsas skamba atokiau.
  • Aukštųjų dažnių filtras (HPF): Veikia priešingai nei LPF - praleidžia aukštesnius dažnius ir slopina žemesnius. Jis gali būti naudojamas pašalinti žemo dažnio dundėjimą, pvz., nuo mikrofono ar grindų vibracijų, arba suteikti garsui daugiau aiškumo ir ryškumo.
  • Juostinis filtras (BPF): Praleidžia dažnius tam tikrame diapazone ir slopina tiek žemesnius, tiek aukštesnius nei šis diapazonas. Tai yra LPF ir HPF derinys, turintis ir apatinį, ir viršutinį ribinį dažnį. Juostiniai filtrai itin naudingi kuriant garsą ir elektroninę muziką, leidžiantys izoliuoti arba pabrėžti tam tikrus dažnių diapazonus.

Garso dažnių spektras ir filtrų veikimas

Filtro grandinės konstrukcija ir valdymas

Filtro grandinės veikia naudojant rezistorius, kondensatorius ir kartais induktorius. Paprasto pasyvaus filtro ribinis dažnis priklauso nuo rezistoriaus (R) ir kondensatoriaus (C) verčių, apskaičiuojamų pagal formulę f_c = 1/(2πRC). Aktyviųjų filtrų konstrukcijoje naudojami operaciniai stiprintuvai (op-amperai), kurie leidžia pasiekti statesnius nuolydžius ir tikslesnį filtro charakteristikų valdymą.

Filtro veikimui svarbūs parametrai:

  • Ribinis dažnis (Cutoff Frequency): Taškas, nuo kurio filtras pradeda slopinti tam tikrus dažnius.
  • Filtro nuolydis (Slope): Nurodo, kaip greitai filtras slopina nepageidaujamus dažnius (matuojamas dB/oktava).
  • Rezonansas (Resonance) / Q koeficientas: Kai kurie filtrai turi mygtuką "Rezonansas", kuris sustiprina garsus aplink ribinį tašką. Q koeficientas apibrėžia dažnių juostos plotį aplink ribinį tašką, kurį veikia rezonansas.

Yra įvairių tipų žemųjų dažnių filtrų, tokių kaip Butterworth, Chebyshev, Linkwitz-Riley ir elipsiniai (Cauer) filtrai, kurie skiriasi savo dažninėmis charakteristikomis ir naudojimo tikslumu. Kiekvienas filtras turi savo privalumus ir trūkumus, o tinkamo filtro pasirinkimas priklauso nuo siekiamo rezultato.

Išvada: filtravimo svarba įvairiose srityse

Filtrai yra nepakeičiami įrankiai tiek elektronikoje, tiek automobilių pramonėje, tiek garso inžinerijoje. Jie leidžia ne tik pašalinti nepageidaujamus signalus, bet ir formuoti, tobulinti bei išgauti norimas signalo charakteristikas. Nuo oro filtro, saugančio automobilio variklį, iki sudėtingų DPF sistemų, mažinančių taršą, ir garso filtrų, kuriančių skambesį - visi jie atlieka gyvybiškai svarbią funkciją. Supratimas, kaip filtrai veikia ir kaip jie keičia signalus, yra esminis siekiant užtikrinti efektyvų, stabilų ir kokybišką veikimą įvairiose technologinėse sistemose.
