Kaip pasirinkti ir suderinti kolonėlių filtrus: Išsamus vadovas

Renkantis ar kuriant garso kolonėles, vienas iš svarbiausių, tačiau dažnai nepastebimų elementų yra filtras, dar kitaip vadinamas krosoveriu. Jo pagrindinė funkcija - tinkamai paskirstyti garso signalą tarp skirtingų dažnių diapazonams skirtų garsiakalbių. Neteisingai parinktas ar suprojektuotas filtras gali sugadinti net ir pačius brangiausius garsiakalbius, todėl suprasti jo veikimo principus ir pasirinkimo niuansus yra itin svarbu norint pasiekti kokybišką garsą. Šiame straipsnyje gilinsimės į filtrų pasaulį, aptarsime jų tipus, projektavimo ypatumus ir praktinius pasirinkimo aspektus.

Filtrų esmė ir paskirtis

Filtrai, arba krosoveriai, yra skirti išdalinti tam tikro dažnio garsą į tam skirtus garsiakalbius. Jie veikia kaip „kelio“ dalintuvai garso signalui, nukreipdami žemus dažnius į žemų dažnių garsiakalbius (wooferius), vidutinius - į vidutinių dažnių garsiakalbius (midbus), o aukštus - į aukštų dažnių garsiakalbius (tweeterius). Šis dažnių atskyrimas yra būtinas, nes kiekvienas garsiakalbis yra optimizuotas veikti tam tikrame dažnių diapazone. Bandymas priversti žemų dažnių garsiakalbį atkurti aukštus dažnius ar aukštų dažnių garsiakalbį - žemus, lemia iškraipymus, garso kokybės praradimą ir galiausiai - garsiakalbių sugadinimą.

Aktyvūs ir pasyvūs filtrai: skirtumai ir panaudojimas

Filtrai gali būti skirstomi į dvi pagrindines kategorijas: pasyvius ir aktyvius.

• Pasyvūs filtrai: Šie filtrai nereikalauja papildomo maitinimo ir dažniausiai būna komplektuojami su komponentais, tokiais kaip ritės, kondensatoriai ir rezistoriai. Jie sumontuojami kolonėlių viduje arba atskirose dėžutėse ir yra tiesiogiai tarp stiprintuvo ir garsiakalbių. Pasyvūs filtrai veikia didelės įtampos ir srovės režimu. Jie yra paplitę namų garso sistemose ir daugelyje gamyklinių kolonėlių, nes jų konstrukcija yra paprastesnė ir pigesnė. Nors gali būti sudėtingiau suprojektuoti tiksliai veikiantį pasyvų filtrą, tinkamai sukonstravus, jie gali užtikrinti puikią garso kokybę be papildomų signalo apdorojimo grandžių. Kai kurie pasyvūs filtrai gali turėti reguliavimo galimybes, pavyzdžiui, keičiant rezistoriaus ar kondensatoriaus vertes, siekiant pritaikyti garsą prie konkrečių garsiakalbių ar patalpos akustikos.

• Aktyvūs filtrai: Aktyvūs filtrai stovi tarp signalo šaltinio (pvz., CD grotuvo, magnetolos) ir stiprintuvo. Jiems reikalingas papildomas maitinimas. Aktyvūs filtrai dažniausiai naudojami pokanaliniam jungimui, kai kiekvienas stiprintuvo kanalas yra skirtas tik tam tikram dažnių diapazonui stiprinti. Pavyzdžiui, vienas stiprintuvo kanalas gali būti prijungtas tik prie aukštų dažnių garsiakalbio, o kiti dažniai yra nupjaunami filtro. Tai ne tik leidžia tiksliau kontroliuoti kiekvieną dažnių juostą, bet ir mažina stiprintuvo apkrovą, nes jis neapdorojamas nereikalingais dažniais. Stiprintuvų filtrai yra labai panašūs į aktyvius, tačiau yra integruoti pačiuose stiprintuvuose. Jie turi mažesnes reguliavimo galimybes nei atskiri aktyvūs filtrai ir ne visada leidžia įgyvendinti pokanalinį jungimą. Aktyvūs filtrai dažnai yra reguliuojami potencimetrais ar elektroniniu būdu, todėl juos galima priskirti prie ekvalaizerių. Jie gali būti naudojami tiek žemų, tiek aukštų dažnių, tiek visų dažnių diapazonų apdorojimui.

Kada reikia montuoti aktyvų, o kada pasyvų filtrą, priklauso nuo daugelio faktorių, įskaitant biudžetą, norimą garso kokybę, sistemos sudėtingumą ir galimybes. Pasyvūs filtrai yra paprastesni ir pigesni, todėl dažnai naudojami pradinio lygio sistemose. Aktyvūs filtrai suteikia didesnę kontrolę ir galimybes, tačiau reikalauja daugiau komponentų ir sudėtingesnio derinimo.

Filtrų projektavimo principai ir komponentai

Filtrų projektavimas apima tam tikrų parametrų, tokių kaip dažnių ribos, filtravimo nuolydis (eilė) ir komponentų vertės, pasirinkimą.

• Dažnių ribos (kirtimo taškai): Tai dažniai, ties kuriais filtras pradeda slopinti vieną dažnių juostą ir praleisti kitą. Pavyzdžiui, darant trijų juostų kolonėles, gali būti parenkamos 800 Hz ir 4000 Hz kirtimo ribos. Pirmoji riba atskiria žemų dažnių garsiakalbį nuo vidutinių, o antroji - vidutinių nuo aukštų. Dažnių ribos parenkamos atsižvelgiant į garsiakalbių technines charakteristikas ir norimą garso balansą. Gamintojai dažnai nenurodo tikslių dažnių ribų, todėl jas reikia matuoti specialia įranga arba spręsti iš klausos.

• Filtravimo nuolydis (eilė): Filtro nuolydis apibūdina, kaip greitai slopinamas signalas už kirtimo taško. Jis matuojamas decibelais oktavoje (dB/oct). Dažniausiai naudojami 2-os (12 dB/oct) arba 3-ios (18 dB/oct) eilės filtrai.

  • 2-os eilės filtras (Linkwitz-Riley, Butterworth, Bessel): Šie filtrai yra populiarūs dėl savo gerai subalansuotos fazinės ir amplitudės charakteristikos.
    • Linkwitz-Riley filtrai yra plačiai naudojami dėl savo tiesiškumo ir fazinio neutralumo ties kirtimo tašku.
    • Butterworth filtrai pasižymi maksimaliai plokščia amplitudės charakteristika tarp visų 2-os eilės filtrų, tačiau turi didesnę fazinę fazę.
    • Bessel filtrai pasižymi geriausia fazine charakteristika, tačiau jų amplitudės charakteristika yra mažiau plokščia.
  • 3-ios eilės filtras: Siūlo statesnį slopinimą, kas gali būti naudinga, kai garsiakalbių dažnių juostos labai persidengia arba kai vienas iš garsiakalbių turi didelius aukštų dažnių pikus.

• Komponentai: Pagrindiniai pasyvaus filtro komponentai yra:
  • RITĖS (induktyvumo ritės): Vyniojamos ant feromagnetinės ar oro šerdies. Jų induktyvumas priklauso nuo šerdies medžiagos, diametro, apvijų skaičiaus ir vielos storio. Ritės naudojamos žemų dažnių ir kartais vidutinių dažnių juostose.
  • KONDENSATORIAI (talpos): Elektrolitiniai, polipropileniniai ar polistireniniai. Jų talpa lemia filtravimo dažnį. Kondensatoriai dažniausiai naudojami aukštų ir vidutinių dažnių juostose.
  • REZISTORIAI: Naudojami reguliuoti garsiakalbių jautrumą (pvz., L-pad grandinėse), kad būtų pasiektas geresnis balansas tarp skirtingų garsiakalbių.

Skaičiuojant ritės induktyvumą ir kondensatoriaus talpą, galima naudoti specialias programas, tokias kaip "Coil Maestro", arba internetinius skaičiuoklius. Svarbu atkreipti dėmesį į garsiakalbių parametrus (pvz., Thiele-Small parametrus), kurie padeda tiksliau suprojektuoti filtrą.

Praktiniai patarimai renkantis ir instaliuojant filtrus

1. Garsiakalbių suderinamumas: Prieš pasirenkant filtrą, būtina žinoti tikslius garsiakalbių, kuriuos ketinate naudoti, techninius parametrus. Gamintojai (pvz., Eminence, Peavey) kartais pateikia rekomendacijas dėl filtrų konstrukcijos konkretiems garsiakalbiams. Jei gamintojas dažnių charakteristikų nepateikia, jas reikia matuoti mikrofonu arba spręsti iš klausos.

2. Jungimo būdai: Garsiakalbius (ar kolonėles) rekomenduojama jungti lygiagrečiai. Nuoseklus jungimas gali būti mažiau efektyvus, ypač jei reikia didelės galios ant 16 omų. Jei naudojamas vienas stiprintuvas, optimalu būtų turėti tokį, kuris išduoda 500W ant 4 omų, ir prie jo jungti vieną ar dvi garsiakalbių poras, priklausomai nuo poreikių.

3. Fazavimas: Įprastai, jungiant garsiakalbius be filtro, fazės apversti nebūtina, ypač jei žemi dažniai jungiami be filtro. Tai neturėtų sukelti „duobės“ ties sujungimu.

4. Laidų pasirinkimas: Aukštų dažnių garsiakalbiai dirba mažų srovių režime, todėl laidai gali būti plonesni (1 - 1,5 kv. mm). Didesnio diametro (pvz., 4 kv. mm) viengysliai laidai yra su didele atsarga net ir žemų dažnių garsiakalbiams. Daugiagysliai montažiniai laidai taip pat gali būti naudojami AD garsiakalbiams pajungti, siekiant sumažinti parazitinį talpumą. Svarbu, kad laidų jungtys būtų saugios ir izoliuotos.

5. Subo integravimas: Jei sistema bus be subo, galima daryti dvi atskiras 120 litrų dėžes su fazoinvertoriumi (Fb=49Hz, F3=50Hz) ir jungti jas atskirai prie 200W stereo stiprintuvo. Daugiau nei 200-300W galios šiam garsiakalbiui duoti nereikėtų.

6. Aukštų dažnių slopinimas: Jei aukštadažnio jautrumas gerokai didesnis nei midbosų, gali atsirasti pojūtis, kad jis „bėja ausį“. Tokiu atveju reikia jį nuslopinti. Tai galima padaryti naudojant L-pad (Speaker Attenuation) grandinę, kuri leidžia reguliuoti garsiakalbio garsumą.

7. Konstrukcijos ir korpuso įtaka: Kolonėlės konstrukcija ir korpuso forma daro didelę įtaką garso kokybei. Paprasčiausia forma yra tvirtame skyde, tačiau ji sukelia didžiausias vibracijas. Praktiškesnis U-formos korpusas leidžia sumažinti priekio panelę ir yra tvirtesnis. H-formos simetrinis korpusas padeda atstatyti simetriškumą, o X-formos korpusas gali sumažinti sienelių rezonansus ir padidinti efektyvumą. OB (atviros pertvaros) kolonėlės spinduliuoja garsą į abi puses, todėl kambaryje atsiranda daug atspindžių, kurie gali užteršti muzikos instrumentų lokalizaciją.

8. Komponentų kokybė: Nors pigūs automobiliniai filtrai gali turėti ritę ir kondensatorių, rimtesnėms sistemoms verta naudoti kokybiškesnius komponentus. Filtras yra viena svarbiausių kolonėlės dalių, todėl net ir su super gerai pagamintais garsiakalbiais, netinkamas filtras gali viską sugadinti.

9. Aktyvūs filtrai ir stiprintuvų parinkimas: Aktyvūs filtrai leidžia pilnai išnaudoti garsiakalbių potencialą. Stiprintuvų parinkimas priklauso nuo kolonėlių jautrio, patalpos dydžio ir vartotojo poreikių. Didelio jautrio žemų dažnių moduliui gali prireikti 150-200 W stiprintuvo. Aktyviosioms kolonėlėms nerekomenduojama rinktis lempinių stiprintuvų.

10. Palyginimas su profesionaliais sprendimais: Kai kurie specialistai rekomenduoja pradedantiesiems atsidaryti projektus (pvz., Troelio projektus), kuriuose matomi visi filtrų nominalai, susieti su konkrečių garsiakalbių duomenimis, ir pabandyti gauti panašius rezultatus naudojant online skaičiuokles. Tai padeda suprasti, kaip skirtingi komponentai ir jų vertės įtakoja galutinį garsą.

Automobilių garsiakalbių pasirinkimas

Daugelis vairuotojų tenkinasi gamykliniais garsiakalbiais, nepagalvodami, kiek geriau galėtų skambėti jų muzika. Rinkoje yra daugybė pasirinkimų: komponentiniai, koaksialiniai, skirtingų dydžių, galios ir medžiagų.

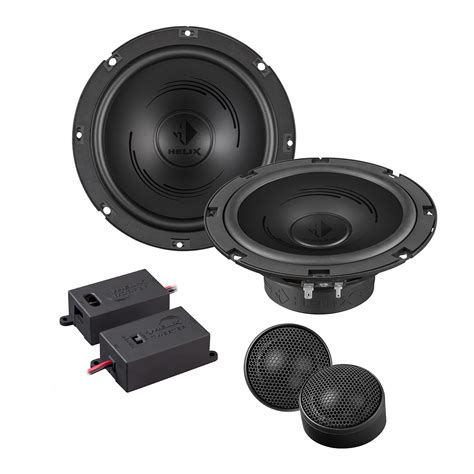

• Komponentiniai garsiakalbiai: Susideda iš atskirų elementų: žemų dažnių garsiakalbio (woofer), aukštų dažnių garsiakalbio (tweeter) ir krosoverio.
• Koaksialiniai (pilnojo diapazono) garsiakalbiai: Integruoti įrenginiai, kuriuose wooferis ir tweeteris sumontuoti viename bloke. Gali būti 2-jų, 3-jų ar net 4-jų juostų.

Renkantis automobilių garsiakalbius, svarbu atsižvelgti į:

• Dydį ir montavimo gylį: Informaciją galima rasti automobilio naudotojo vadove arba išmatavus esamus garsiakalbius.
• Galią (RMS): Nuolatinė galia, kurią garsiakalbis gali tvarkyti be iškraipymų.
• Jautrumą (dB): Kaip efektyviai garsiakalbis paverčia elektros energiją į garsą.
• Dažnių atsaką: Kokius dažnius garsiakalbis gali atkurti.
• Varžą (omai): Daugumos automobilių garsiakalbių varža yra 4 omai, kas turi atitikti stiprintuvo reikalavimus.
• Muzikinius prioritetus: Kokios muzikos klausotės ir kokio garso norite.

Montavimas yra kritinė garso kokybės dalis. Svarbu tinkamai orientuoti garsiakalbius, užtikrinti pakankamą sandarinimą tarp garsiakalbio ir montavimo paviršiaus, teisingai sujungti laidus ir įsitikinti, kad visi garsiakalbiai sujungti teisingai fazėje. Durų ir kėbulo garso izoliavimas taip pat gali žymiai pagerinti garso kokybę.

Populiarių automobilių garsiakalbių gamintojai yra Focal, JBL, Alpine, Hertz, Pioneer, Kenwood.

Išvados

Filtrų pasirinkimas ir tinkamas jų suderinimas yra sudėtingas, bet itin svarbus procesas, siekiant aukštos kokybės garso. Nesvarbu, ar kuriate savo kolonėles nuo nulio, ar atnaujinate esamą sistemą, supratimas apie filtrų veikimo principus, jų tipus ir komponentus leis priimti geriausius sprendimus ir mėgautis sodresniu bei detalesniu garsu. Nuo paprastų pasyvių filtrų iki sudėtingų aktyvių sistemų, kiekvienas pasirinkimas turi įtakos galutiniam rezultatui.
