Kaip tinkamai prijungti garsiakalbius prie automobilio filtro: Išsamus vadovas

Automobilio garso sistemos atnaujinimas gali žymiai pagerinti vairavimo patirtį, o garsiakalbių keitimas - vienas populiariausių ir prieinamiausių būdų tai pasiekti. Nors daugelis vairuotojų kreipiasi į profesionalus, norint sutaupyti lėšų ir įgyti naujų įgūdžių, garsiakalbių keitimas automobilyje gali būti atliktas savarankiškai. Šis vadovas detaliai apžvelgs, kaip tinkamai prijungti garsiakalbius prie automobilio filtro, pateikiant tiek pagrindinius, tiek sudėtingesnius aspektus, susijusius su garso sistemos optimizavimu, įskaitant skaitmeninį signalų apdorojimą (DSP).

Išsiaiškinimas: Ar problema tikrai garsiakalbiuose?

Prieš imantis ardymo darbų, svarbu įsitikinti, kad problemos šaltinis yra būtent garsiakalbiai. Klausykitės muzikos atidžiai. Jei girdite traškėjimą, ypač didinant garsumą, tai dažnai signalizuoja apie sugedusį garsiakalbį. Kiti požymiai gali būti neveikianti viena pusė arba labai tylus garsas. Švelnus garsiakalbio difuzoriaus paspaudimas taip pat gali padėti diagnozuoti problemą: jei jis nejuda, juda sunkiai ar atvirkščiai - per laisvai su braškėjimu, tikėtina, kad garsiakalbis sugedęs. Taip pat verta patikrinti magnetolos nustatymus, galbūt netyčia buvo išjungti tam tikri kanalai ar neteisingai nustatytas balansas. Pabandykite prijungti kitą garso šaltinį, pavyzdžiui, telefoną per Bluetooth ar AUX laidą, kad atmestumėte grotuvo ar šaltinio problemas.

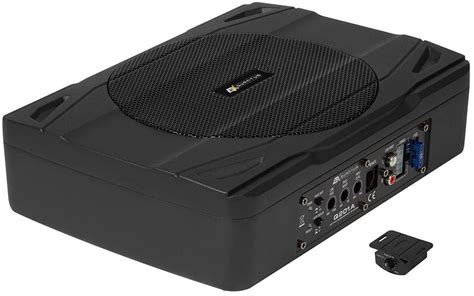

Automobilio garsiakalbis su matomais laidų jungtimis

Pasiruošimas darbui: Būtini įrankiai ir žinios

Savarankiškam garsiakalbių keitimui reikės kelių pagrindinių įrankių:

  • Plastikiniai montavimo įrankiai: Būtini norint saugiai nuimti plastmasines apdailos detales nepažeidžiant jų.
  • Atsuktuvas su keičiamais antgaliais: Universalus rinkinys su įvairiais kryžminiais ir plokščiais antgaliais pravers, nes skirtingi gamintojai naudoja skirtingus varžtus.
  • Elektros izoliacija arba sujungimo terminaliukai: Jei naujų garsiakalbių jungtys nesutampa su automobilio laidais, šios priemonės leis saugiai sujungti laidus.
  • Žibintuvėlis arba galvos lempa: Automobilio salone, ypač durų viduje, dažnai būna tamsu.
  • Telefono ar fotoaparatas: Prieš ardant bet kokias detales, rekomenduojama jas nufotografuoti, kad vėliau būtų lengviau suprasti, kaip viskas buvo sumontuota.

Prieš pradėdami fizinį darbą, pasidomėkite internete savo automobilio modeliu. YouTube kanaluose dažnai galima rasti vaizdo įrašus, kuriuose detaliai rodoma, kaip nuimti durų apdailą konkretiems automobilių modeliams. Tai suteiks supratimą apie galimus iššūkius.

Durų apdailos nuėmimas: Atsargumas ir kantrybė

  1. Varžtų atsukimas: Pradėkite nuo akivaizdžių varžtų, kurie dažniausiai būna po durų rankena arba paslėpti po mažais plastikiniais dangteliais. Šiuos dangtelius atsargiai pakelkite plastikiniu įrankiu.
  2. Fiksatorių atjungimas: Kai visi varžtai yra atsukti, reikia atjungti plastikinius fiksatorius. Įkiškite plastikinį įrankį tarp durų apdailos ir durų, švelniai pajudinkite ir stumkite link fiksatoriaus, kol jis atsilaisvins. Šiam etapui reikės kantrybės.
  3. Laidų atjungimas: Prieš visiškai nuimdami apdailą, patikrinkite, ar nėra prijungtų laidų prie langų valdymo, durų užrakto ar kitų elementų. Šias jungtis reikia atsargiai atjungti.
  4. Apdailos padėjimas: Nuimtą apdailą rekomenduojama padėti ant minkšto paviršiaus, pavyzdžiui, senos antklodės ar kartono, kad ji nesibraižytų.

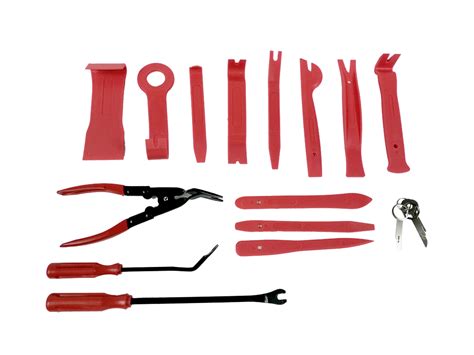

Plastikiniai įrankiai durų apdailos ardymui

Garsiakalbių išėmimas ir parinkimas

Kai durų apdaila yra nuimta, turėsite tiesioginę prieigą prie garsiakalbių. Paprastai jie pritvirtinti keliais varžtais (dažniausiai trimis ar keturiais). Atsukite juos ir atsargiai ištraukite seną garsiakalbį.

Prieš įsigyjant naujus garsiakalbius, būtina išsimatuoti senus. Svarbiausios charakteristikos yra skersmuo (dažnai standartinis, pvz., 13 cm, 16,5 cm) ir montavimo gylis. Taip pat atkreipkite dėmesį į varžtų išsidėstymą, nors dauguma garsiakalbių turi universalias tvirtinimo vietas, kartais jos gali nesutapti.

Kalbant apie garso kokybę, net vidutinės klasės garsiakalbiai (30-50 eurų už porą) gali skambėti nepalyginamai geriau nei gamykliniai. Jei keičiate priekinius garsiakalbius, verta apsvarstyti ir galinių pakeitimą, siekiant užtikrinti vienodą garso kokybę visame automobilyje.

Naujų garsiakalbių prijungimas ir montavimas

  1. Jungčių tikrinimas: Pirmiausia patikrinkite, ar naujų garsiakalbių jungtys sutampa su automobilio laidais. Jei taip, tiesiog prijunkite.
  2. Poliškumo svarba: Jei jungtys nesutampa, teks sujungti laidus. Labai svarbu nepersijungti poliškumo. Garsiakalbiai turi pliusą (+) ir minusą (-). Jei juos sumaišysite, garsas bus iškraipytas, nes garsiakalbiai veiks priešingose fazėse. Paprastai laidai būna skirtingų spalvų arba vienas būna su juostele. Standartiškai vientisas arba su raudona juostele laidas yra pliusas, su juoda juostele ar vientisas juodas - minusas. Naudojant sujungimo terminaliukus, procesas paprastas: nuvalykite laidų galus, įkiškite į terminalą ir suspauskite.
  3. Laikinas prijungimas ir testavimas: Prieš galutinai pritvirtindami garsiakalbį, rekomenduojama jį laikinai prijungti, įjungti magnetolą ir pasiklausyti. Jei viskas veikia gerai, galite tęsti.
  4. Garsiakalbio tvirtinimas: Pritvirtinkite garsiakalbį varžtais. Veržkite tolygiai, kryžiumi (kaip automobilio ratų varžtus), kad garsiakalbis būtų pritvirtintas lygiai ir sandariai.

Surinkimas atgal: Atvirkštinė tvarka

  1. Laidų prijungimas prie apdailos: Pirmiausia prijunkite atgal visus laidus prie durų apdailos - langų valdymo, užraktų ir pan.
  2. Apdailos montavimas: Uždėkite apdailą atgal. Paprastai reikia pirmiausia įkišti viršutinį kraštą, paskui švelniai spausti visą apdailą link durų, kol visi plastikiniai fiksatoriai užsifiksuos. Turėtumėte girdėti spragtelėjimus.
  3. Varžtų įsukimas: Kai apdaila užsifiksavo, įsukite atgal visus varžtus.

Galutinis patikrinimas ir dažniausios klaidos

Įjunkite magnetolą ir išbandykite visus garsiakalbius. Patikrinkite garso balansą į priekį-atgal, kairę-dešinę, įsitikinkite, kad visi veikia. Klausykitės skirtingų muzikos žanrų, atkreipdami dėmesį tiek į žemus, tiek į aukštus dažnius. Taip pat patikrinkite, ar visos kitos funkcijos (langų valdymas, durų užraktai) veikia normaliai.

Dažniausios klaidos, kurių reikėtų vengti:

  • Skubėjimas: Tai gali lemti nulaužtus fiksatorius, subraižytą apdailą ar neteisingai sujungtus laidus.
  • Netinkamų įrankių naudojimas: Metaliniai atsuktuvai ir peiliai nėra skirti plastikinėms dalims.
  • Nepasitikrinimas prieš galutinį surinkimą: Jei garsiakalbis neveikia, teks viską ardyti iš naujo.
  • Per stiprus varžtų veržimas: Plastikas gali lengvai įtrūkti.
  • Netinkamų garsiakalbių pirkimas: Neįvertinus dydžio, montavimo gylio ar varžtų išsidėstymo.

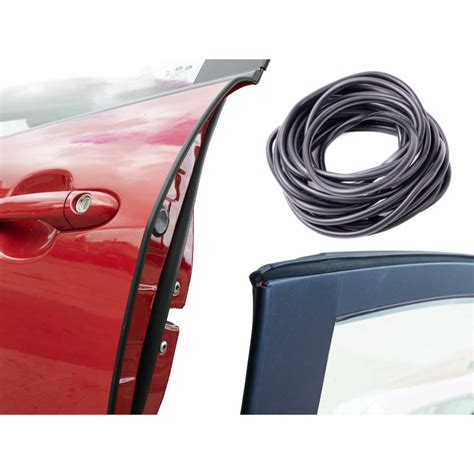

Scheminė automobilio durų apdailos konstrukcija

Skaitmeninis signalų apdorojimas (DSP): Kitas garso kokybės lygis

2025 m. DSP technologijos suteikia galimybę dar labiau optimizuoti automobilio garso sistemą, pritaikant ją konkrečiai salono akustiškai. DSP sprendžia tokias problemas kaip netolygus garsiakalbių išdėstymas, garso atspindžiai ar kelio triukšmas. Pagrindinės DSP funkcijos:

  • Ekvalaizeris (EQ): Leidžia reguliuoti garso dažnius, subalansuojant žemus, vidutinius ir aukštus tonus. Pradedantiesiems rekomenduojama atlikti nedidelius pakeitimus (iki ±3 dB).
  • Laiko suderinimas (Time Alignment): Kompensuoja skirtumą, su kuriuo garsas iš skirtingų garsiakalbių pasiekia klausytojo ausis.
  • Kryžminis filtras (Crossover): Dalija garso signalą į skirtingus dažnių diapazonus ir nukreipia juos į atitinkamus garsiakalbius, apsaugodamas juos nuo netinkamų dažnių.
  • Suspaudimas (Compression): Sumažina dinamikos skirtumus, apsaugodamas nuo netikėtų triukšmo šuolių ir subalansuodamas tylius bei garsius momentus.

HOW TO - Electrical System Design for 3 AMPLIFIER + DSP Car Audio System!

DSP sistemos konfigūravimas:

  1. Aparatūros prijungimas: Dauguma DSP sistemų reikalauja specialios programėlės, kurią galima įdiegti į išmanųjį telefoną ar planšetę (pvz., „Fusion Audio DSP“ naudoja „Fusion Audio Remote Control“ programėlę).
  2. Įvesties/išvesties lygių nustatymas: Atitinkamai suderinkite su grotuvo ir stiprintuvo specifikacijomis.
  3. Garsiakalbių konfigūracija: Pasirinkite tinkamą konfigūraciją ir nustatykite neutralų kryžminio filtro tašką.
  4. Kalibravimas: Naudokite kalibruotą mikrofoną ir programėlę, kad išmatuotumėte garso parametrus automobilio salone. Programėlė generuoja testinius tonus ir leidžia stebėti dažnių atsaką, identifikuojant dažnių pikus ar nuolydžius, kuriuos galima koreguoti EQ.
  5. Bandymas su muzika: Pasirinkite gerai pažįstamus kūrinius ir įvertinkite garso aiškumą, balansą bei scenos išdėstymą. Atlikite smulkius pakeitimus, stebėdami dažnių charakteristiką.

Dažniausios DSP nustatymų klaidos:

  • Per didelis funkcijų naudojimas: Bandymas išnaudoti visas funkcijas vienu metu gali pabloginti garsą. Geriausia pradėti nuo neutralios EQ padėties ir atlikti nedidelius pakeitimus.
  • Netinkami crossover nustatymai: Visada pasitikrinkite gamintojo rekomendacijas.
  • Fazės arba laiko suderinimo problemos: Gali iškreipti garso vaizdą. Patikrinkite klausydami mono signalo ir stereo įrašų.

Aktyvūs ar pasyvūs subwooferiai: Ką pasirinkti?

Renkantis subwooferį, svarbu atsižvelgti į poreikius ir naudojimo aplinką.

  • Aktyvūs subwooferiai: Turi integruotą stiprintuvą, todėl yra labai patogūs naudoti - tereikia prijungti maitinimo laidą ir garso signalą. Dažnai turi įmontuotus kryžminio filtro valdiklius. Puikiai tinka paprastoms sistemoms, namų kino sistemoms, automobiliams, kur svarbu taupyti vietą.
  • Pasyvūs subwooferiai: Neturi integruoto stiprintuvo, veikia tik su išoriniu stiprintuvu. Suteikia daugiau laisvės derinant komponentus ir gali būti ekonomiškesnis sprendimas ilguoju laikotarpiu. Tinka individualioms instaliacijoms, profesionalioms garso sistemoms, automobilių garso sistemoms, kur svarbu pritaikyti stiprintuvą pagal akustinę aplinką.

Aktyvaus ir pasyvaus subwooferio schema

Renkantis tarp aktyvių ir pasyvių modelių, svarbiausia atsižvelgti į jų veikimo principą, montavimo sudėtingumą, kainą ir lankstumo poreikį. Jei prioritetas - paprastumas ir kompaktiškumas, aktyvūs subwooferiai yra praktiškas pasirinkimas. Tuo tarpu pasyvūs modeliai patiks tiems, kurie mėgsta eksperimentuoti ir ieško lankstumo.

Garsiakalbių filtrų gamyba: Nuo teorijos iki praktikos

Gaminant filtrus kolonėlėms, komponentų (ritių, kondensatorių) parinkimas yra itin svarbus. Naudojant tinkamus skaičiuotuvus ir atsižvelgiant į garsiakalbių parametrus, galima sukurti efektyvius filtrus. Svarbu atkreipti dėmesį į laidų kokybę - nors aukštų dažnių garsiakalbiams gali pakakti plonesnių laidų (1-1,5 kv. mm), žemų dažnių garsiakalbiams geriau naudoti storesnius (pvz., 4 kv. mm).

Filtras yra viena svarbiausių kolonėlės dalių. Net ir brangius garsiakalbius galima sugadinti netinkamai suprojektuotu filtru. Pradedantiesiems rekomenduojama atidžiai studijuoti patikimų projektų (pvz., Troelio projektų) schemas, lyginti garsiakalbių duomenis ir naudoti internetinius skaičiuotuvus, kad gautumėte panašius filtro nominalus.

Išvada: Pasitikėjimas savo jėgomis

Automobilinių garsiakalbių keitimas ir garso sistemos optimizavimas gali atrodyti sudėtinga, tačiau su tinkamu pasiruošimu, įrankiais ir kantrybe tai yra visiškai įveikiama užduotis. Tai ne tik leidžia sutaupyti lėšų, bet ir suteikia pasitenkinimo jausmą, žinant, kad tai padarėte patys. Atminkite, kad nebijoti bandyti ir nuolat mokytis yra svarbiausia, siekiant geriausių rezultatų. Jei susiduriate su sunkumais, visada galite kreiptis į profesionalus, tačiau dažnai smulkūs automobilio garso sistemos patobulinimai yra pasiekiami ir savarankiškai.
