Suspausto Oro Ir Dujų Filtrai: Būtina Sąlyga Pramonės Efektyvumui Ir Kokybei

Suspaustas oras yra neatsiejama daugelio pramonės šakų dalis, atliekantis gyvybiškai svarbų vaidmenį pneumatiniuose įrankiuose, mašinų eksploatacijoje, farmacijos gamyboje ir daugybėje kitų procesų. Tačiau jo kokybė gali turėti didelės įtakos šių programų efektyvumui, patikimumui ir galutinio produkto kokybei. Būtent čia į sceną įžengia suspausto oro ir dujų filtrai - nepakeičiami įrenginiai, užtikrinantys švarų ir sausą orą. Šiame straipsnyje išsamiai nagrinėsime, kas yra suspausto oro filtrai, kokie jų privalumai, kaip jie veikia ir kodėl jie yra būtini šiuolaikinėje pramonėje.

Kompresoriaus Oro Filtro Funkcija: Kodėl Filtravimas Yra Svarbus?

Suslėgto oro sistemoje tarša gali sukelti rimtų problemų. Kompresoriui siurbiant orą, kartu su juo į sistemą patenka ir įvairios teršalų dalelės. 0.8MPa sistemoje teršalų kiekis kompresinėje sistemoje padidėja net 8 kartus. Šios teršalų dalelės, tokios kaip vamzdžių dulkės, susidėvėjimo dalelės, suodžiai ir mikroorganizmai, gali rimtai pakenkti ne tik pačiai įrangai, bet ir gaminiams, pagamintiems naudojant suslėgtą orą. Nors dideles dulkes ir nešvarumus lengva pašalinti, plika akimi nematomų dalelių, kurių dydis paprastai yra nuo 0.3 iki 5 μm, o apatinė riba gali siekti net mikrometro dalis, pašalinimas yra sudėtingesnis. Šios smulkios dalelės gali sukelti įrangos gedimus, sumažinti jos efektyvumą ir netgi užteršti galutinį produktą.

Suspausto oro kompresoriaus vidinis vaizdas su matomomis filtravimo sistemomis

Suspausto Oro Filtravimo Mechanizmai: Kaip Tai Veikia?

Suslėgtame ore yra du pagrindiniai teršalų tipai: skystos ir kietosios dalelės. Bendrasis filtravimas gali pašalinti daugumą skystųjų ir kietųjų dalelių, kurių dydis paprastai didesnis nei 1 μm. Tačiau norint pašalinti labai mažas kietąsias daleles ir naftos-vandens aerozolius, būtina naudoti didelio efektyvumo filtrus, o tai techniškai sudėtinga.

Filtravimo procesas remiasi įvairiais fizikiniais ir cheminiais mechanizmais. Nors neįmanoma atlikti griežtos fizinės klasifikacijos, dažniausiai naudojami šie metodai ir mechanizmai:

  • Gravitacinis atskyrimas: Dalelės nusėda dėl gravitacijos.
  • Išcentrinis atskyrimas: Naudojant išcentrinę jėgą, dalelės atskiriamos nuo oro srauto.
  • Inercinis poveikis: Dėl dalelių inercijos jos atsitrenkia į filtro medžiagą ir sulaikomos. Tai ypač svarbu didesnėms oro srauto dalelėms (dažniausiai didesnėms nei 1 μm). Kai oro srautas su kietosiomis ir skystosiomis dalelėmis teka per filtro medžiagą, dalelės dėl savo svorio ir greičio negali greitai pakeisti oro srauto krypties, todėl atsitrenkia į filtro medžiagą ir sulaikomos.
  • Brauno difuzija: Mažos dalelės, judančios atsitiktinai dėl molekulinės kinetikos, difuzijos būdu pasiekia filtro paviršių.
  • Terminis kondensavimas: Oro temperatūros pokyčiai sukelia dalelių kondensaciją ir jų kaupimąsi.
  • Elektrostatinis kritulys: Dalelės įkraunamos ir pritraukiamos prie priešingo krūvio paviršių.
  • Kondensacinis filtravimas: Skystos dalelės filtruojant linkusios kauptis ir susijungti į didesnius lašelius, kurie vėliau išstumiami į filtro medžiagos išorę, sudarydami prisotintą skysčio zoną ir ištekėdami iš filtro.

Daugeliu atvejų filtravimas vyksta dėl kelių mechanizmų derinio, tačiau tiesioginis sulaikymas, inercinis poveikis, difuzija ir terminis kondensavimas yra pagrindiniai.

Filtro Įrenginio Konstrukcija Ir Medžiagos

Filtro įrenginio konstrukcija turi ne tik atlaikyti atitinkamą slėgį ir užtikrinti gerą sandarumą, bet ir pati filtro medžiaga turi turėti pakankamą mechaninį stiprumą, atsparumą oro srauto poveikiui ir nesudūžti, nepūkuotis, nenusidėvėti ar oksiduotis naudojimo metu.

Yra du pagrindiniai filtrų tipai, skiriami pagal filtravimo medžiagą:

  • „Gylio“ filtrai: Naudoja netvarkingai išdėstytus pluoštus, sukepintą miltelinę metalurgiją ar porėtą keramiką. Šie filtrai pasižymi dideliu dulkių sulaikymo pajėgumu, tačiau filtravimo tikslumas gali būti ne toks aukštas.
  • „Tinklelio“ filtrai: Sudaryti iš akytu metalo, plastiko, pluoštinių audinių ar mikroporinės membranos. Šių filtrų porų dydis yra gana vienodas, o poringumas didelis, todėl jie gali išfiltruoti visas daleles, didesnes už porą.

Įvairūs Filtro Elementų Tipai

Šiuolaikinėje pramonėje naudojami įvairūs filtro elementų tipai, atitinkantys specifinius filtravimo poreikius:

2.1 Žaizdos Filtro Elementas

Šis tipo filtro elementas plačiai naudojamas ir dažniausiai yra vienkartinis, neatsižvelgiant į atvirkštinį valymą ir pakartotinį naudojimą. Pagrindinės medžiagos yra viskozė, nailonas, polipropileno pluoštas, stiklo pluoštas ir kt. Dėl mechaninės apvijos ir be klijų technologijos, jis puikiai prisitaiko prie terpės ir yra pigus. Kadangi tai giliajam filtravimui priklausantis tipas, jis pasižymi dideliu dulkių sulaikymo pajėgumu, tačiau filtravimo tikslumas nėra labai didelis. Užsienio produktai gali pašalinti 0,8 μm daleles, o Kinijoje - 1 μm daleles.

2.2 Neaustinis Filtro Elementas

Šis filtro elementas dažniausiai gaminamas cilindrinės formos, naudojant akyta plėvelę ir armuojančią medžiagą iš vinilo celiuliozės, polipropileno ir politetrafluoretileno. Daugelis rinkoje esančių filtrų yra būtent tokio tipo. Celiuliozės acetato ir celiuliozės nitrato filtrai, taip pat mikroporiniai filtrai, sudaryti iš mišrių medžiagų derinių, yra atsparūs praskiestai rūgščiai, šarmui ir nepoliniam skysčiui, tačiau jų eksploatavimo temperatūra neturi viršyti 75°C. Tefloniniai filtro elementai, pagaminti iš gryno teflono, tinka organiniams tirpikliams, stiprioms rūgštims ir šarmams, yra chemiškai inertiški ir stabilūs plačiame temperatūrų diapazone (-100~260°C). Polivinilchlorido (PVC) filtro elementai pasižymi dideliu stiprumu ir kietumu, atsparumu vidutinio stiprumo rūgštims ir šarmams, tačiau jų naudojimo temperatūra neturi viršyti 65°C, nes jie gali suminkštėti ir tapti toksiški.

2.3 Tuščiavidurio Pluošto Kombinuotas Filtro Elementas

Šio tipo filtro elementai pasižymi tankesniu mikroporų pasiskirstymu, todėl kvadratiniame centimetre filtro ploto yra didelis mikroporų skaičius. Tai reiškia mažesnį maksimalų mikroporų dydį, pavyzdžiui, 0,1 μm tuščiavidurio pluošto membranei, palyginti su 0,3 μm bendrojo membraninio filtro atveju. Tai užtikrina ilgesnį tarnavimo laiką ir didesnį dujų filtravimo saugumą. Nors tuščiavidurio pluošto membrana pagaminta iš 100% polipropileno ir turi gerą vandens pralaidumą, ji kartais naudojama dujų džiovinimui ir vandens pašalinimui. Tačiau šio tipo elementai turi trūkumų: sudėtingas apdorojimas, galimybė prarasti nuolatinį tekėjimą tuščiavidurėje būsenoje ir sunkumai užtikrinant sandarumą bei tvirtumą tarp daugių sluoksnių ir fiksuotos plokštės. Staigūs darbo sąlygų pokyčiai gali sukelti membranos lūžius.

2.4 Miltelinės Metalurgijos Porėta Filtro Medžiaga

Tai akytas metalas arba akytas lydinys, pagamintas miltelių metalurgijos būdu. Dėl savo poringumo jis išlaiko visas metalo savybes ir pasižymi puikiu pralaidumu.

2.4.1 Miltelinės Metalurgijos Akytų Medžiagų Charakteristikos:

Šios medžiagos pasižymi puikiu pralaidumu, tinkamos skysčių filtravimui, vienodam skysčių paskirstymui ir infiltraciniams įrenginiams. Filtravimo greitis yra didelis. Pavyzdžiui, filtras, pagamintas iš kempinės titano miltelių sukepintos medžiagos, filtruojant cinko sulfato tirpalą, pasižymi 6 kartus didesniu filtravimo greičiu nei keraminis filtras. Miltelinės metalurgijos medžiagų porų dydis ir poringumas gali būti kontroliuojami, užtikrinant aukštą filtravimo tikslumą. Jos efektyviai atskiria dujas, tiksliai kontroliuoja skysčio srautą ir išlaiko metalo bei lydinio savybes, tokias kaip šilumos laidumas, elektros laidumas ir suvirinimo apdorojimas.

Miltelinės metalurgijos filtrai naudojami įvairiose srityse:

  • Smulkus valymas (5-10 μm): Kuro, alyvos ir tepalų filtravimui orlaiviuose, tankuose, laivuose.
  • Skysto metalo filtravimas: Atominės energetikos technologijoje (pvz., skysto natrio ir ličio filtravimas).
  • Sterilus filtravimas: Vaistų gamyboje (pvz., penicilino ir streptomicino ruošimui), virusų ir bakterijų filtravimui medicinoje ir higienoje.
  • Dujų filtravimas: Dulkių surinkimui, vandens nuleidimui ir dujų slėgio kontrolei, ypač tiksliųjų prietaisų ir skaitiklių dujų valymui.

Kai kurios pramonės įmonės naudoja šią medžiagą suslėgtam orui valyti, o farmacijos gamyklos - 0,5-1 μm dulkių ir bakterijų pašalinimui, užtikrinant sterilų suspaustą orą.

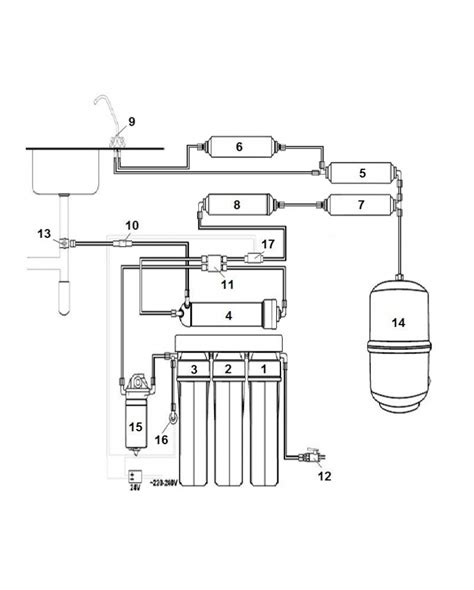

Diagrama, iliustruojanti skirtingus filtravimo mechanizmus

Filtravimo Sprendimai Pramonei: Korpusai Ir Ultrafiltrai

Norint atskirti priemaišas, šiukšles ir taršą nuo suspausto oro, judančio sistemose bei vamzdynuose, reikalingi specialūs filtrai. Elektroninės parduotuvės gali pasiūlyti ne tik pačius filtrų rinkinius, bet ir pavienius korpusus arba ultrafiltrų elementus.

  • Filtro Korpusai: Geras korpusas yra būtinas sandarumui užtikrinti. Dažniausiai jie gaminami iš aliuminio arba plieno, atlaiko aukštą pneumatinės sistemos slėgį bei didelį oro srautą. Galima rasti filtrų, skirtų įvairiems srautams (90-3000 m³/h), leidžiančių pasirinkti idealiai tinkamą variantą pagal poreikius ir biudžetą.
  • Ultrafiltrai (Filtro Kasetės): Tai pagrindinis filtravimo prietaisas, įrenginio šerdis. Jų konstrukcija leidžia efektyviai prakošti suspausto oro srautą ir surinkti taršias daleles. Dažniausiai iš suspausto oro pramonėje reikia pašalinti alyvą, riebalus, vandenį ar kitas taršias daleles. Kasetės gaminamos iš kokybiškų medžiagų, jungiant aktyvintą anglį, sintetinius pluoštus ar net membraninio tipo filtrus.

Būtent nuo ultrafiltro elementų ir korpuso kokybės priklauso galutinis darbo rezultatas. Atsakingai sujungus ir suderinus šiuos komponentus, sistemoje nesikaupia kenksmingos priemaišos, kurios galėtų pabloginti produkto kokybę ar sumažinti efektyvumą.

Suspausto Oro Filtravimo Nauda Pramonėje

Įdiegus veiksmingą suspausto oro filtrų sistemą, pramonės ir gamybos operacijos gali pasiekti reikšmingų privalumų:

  1. Patobulintas įrangos veikimas: Pašalinus iš suspausto oro daleles ir drėgmę, filtrai neleidžia kauptis šiukššlėms ir sugadinti įrangą, taip gerinant mašinos veikimą ir prailginant jos eksploatavimo laiką.
  2. Energijos vartojimo efektyvumas: Švarus ir sausas suslėgtas oras užtikrina didesnį energijos vartojimo efektyvumą. Kai ore nėra teršalų, pneumatiniai įtaisai gali veikti optimaliu lygiu, mažinant energijos sąnaudas ir sutaupant lėšų.
  3. Produkto kokybė: Tokiose pramonės šakose kaip maisto perdirbimas, farmacija ir elektronika, kur galutinio produkto kokybė yra itin svarbi, filtrai užtikrina, kad procesuose naudojamame ore nebūtų teršalų, taip užkertant kelią galutinio produkto užteršimui.
  4. Darbuotojų sauga: Suslėgtame ore, naudojamame kvėpavimui ar tiesioginiam sąlyčiui su darbuotojais, gali būti kenksmingų dalelių ar alyvų. Filtrai pašalina šiuos teršalus, užtikrindami saugią darbo aplinką ir mažindami riziką sveikatos problemoms.
  5. Sumažintos priežiūros išlaidos: Aukštos kokybės suspaustas oras mažina priežiūros poreikį, didina pneumatinės sistemos, valdymo sistemos ir instrumentų veikimo patikimumą bei mažina oro varomų mašinų nusidėvėjimą.

Vandens Garų Valdymas Suspaustame Ore

Atmosferos oras visada turi drėgmės vandens garų pavidalu. Kompresoriui suspaudžiant orą, vandens garų kiekis jame taip pat koncentruojasi, sukeldamas daugybę problemų: dideles priežiūros sąnaudas, sutrumpėjusi įrankių eksploatacijos trukmę, padidėjusį broko lygį, didesnius nuotėkius, sutrikimus valdymo sistemoje ir trumpesnę vamzdyno eksploatacijos trukmę dėl korozijos.

Pavyzdžiui, 100 kW kompresorius, dirbantis 8 valandų pamainą, gali išskirti apie 85 litrus vandens, jei oras yra 20°C ir 60% santykinės drėgmės. Vandens šalinimui naudojami aušintuvai, kondensato separatoriai, šaldymo džiovintuvai ir adsorbciniai džiovintuvai.

Alyvos Valdymas Suspaustame Ore

Alyvos kiekis suspaustame ore priklauso nuo kompresoriaus tipo ir būklės. Tepaliniuose kompresoriuose alyva dalyvauja suspaudimo procese ir patenka į orą. Moderniuose kompresoriuose alyvos kiekis ore yra labai mažas (mažesnis nei 3 mg/m³), tačiau jį galima dar labiau sumažinti naudojant daugiaetapius filtrus. Tačiau sunku tiksliai kontroliuoti likusį alyvos kiekį, nes temperatūra ir kiti veiksniai daro didelę įtaką atskyrimo procesui. Pluošto filtrai gali pašalinti alyvos lašelius ar aerozolius, o alyvos garus - tik aktyvintos anglies filtras. Tinkamai sumontuotas pluošto filtras su priešfiltrų gali sumažinti alyvos kiekį ore iki maždaug 0,01 mg/m³, o aktyvintos anglies filtras - iki 0,003 mg/m³.

Mikroorganizmai Suspaustame Ore: Nerimą Keliančios Grėsmės

Daugiau nei 80% dalelių, kurios užteršia suspaustą orą, yra mažesnės nei 2 μm dydžio ir gali lengvai praeiti per kompresoriaus įleidimo filtrą. Šios dalelės, susimaišydamos su vandens, alyvos likučiais ir vamzdynų nuosėdomis, sudaro palankias sąlygas mikroorganizmų augimui. Mikroorganizmai (bakterijos, virusai) yra itin maži (nuo 0,2 μm iki 4 μm), todėl lengvai prasiskverbia per kompresoriaus įleidimo filtrą. Jie gali daugintis tinkamomis sąlygomis, ypač drėgname ore, kur alyva ir kitos priemaišos veikia kaip maistinės medžiagos. Efektyviausias sprendimas - oro džiovinimas iki mažesnės nei 40% santykinės drėgmės ir sterilaus filtro montavimas sistemoje.

Suspausto Oro Filtravimo Sistemos: Išsamus Žvilgsnis

Suspausto oro filtrai yra esminiai įtaisai kontroliuojant suspausto oro kokybę ir grynumą, naudojamą įvairiose pramonės ir gamybos operacijose. Jie veikia skirtingai priklausomai nuo filtro tipo, tačiau pagrindinė jų funkcija yra pašalinti teršalus iš suspausto oro srauto.

Pagrindiniai filtravimo etapai:

  1. Išankstinis filtravimas: Oras pirmiausia praeina per pirminį filtrą (pvz., šiurkštų sietą ar tinklelį), kad būtų pašalintos didelės dalelės ir drėgmė.
  2. Pagrindinis filtravimas: Iš anksto filtruotas oras patenka į pagrindinį filtrą (filtro elementą ar ekraną), skirtą smulkesnėms dalelėms ir kietoms priemaišoms pašalinti.
  3. Tikslus filtravimas: Kai kuriuose filtruose yra tikslūs filtrai, skirti toliau šalinti mažas daleles ir alyvos rūką.
  4. Švaraus oro išeiga: Po visų filtravimo etapų iš filtro išeina švarus oras.

Optimalus Suspausto Oro Valdymas Ir Taupymas

Analizuojant suspausto oro naudojimą, galima rasti sprendimų, kurie padeda užtikrinti tolygesnį sistemos panaudojimą ir optimizuoti oro gamybą, mažinant eksploatavimo sąnaudas. Suspausto oro nuostoliai dažniausiai patiriami dėl nesandarumų, susidėvėjusios įrangos ar netinkamo naudojimo. Net nedideli nuotėkiai gali lemti dideles išlaidas.

  • Sistemos padalijimas: Padalijus sistemą į atskiras sekcijas, kurias galima atjungti vožtuvais, galima sumažinti oro suvartojimą naktimis ir savaitgaliais.
  • Slėgio mažinimas: Nuotėkiai proporcingi darbiniam slėgiui, todėl remontuojant nesandarią įrangą ir mažinant darbinį slėgį (pvz., naktimis, net 0,3 bar sumažinimas gali lemti 4% nuotėkio sumažėjimą), galima žymiai sutaupyti energijos.
  • Bealyviai kompresoriai: Šie kompresoriai nereikalauja alyvos atskyrėjų ar kondensato valymo įrangos, taip pat nereikia filtrų, išvengiama jų keitimo išlaidų ir kompensuojamas slėgio kritimas. Daugelis tyrimų rodo, kad bealyviai kompresoriai yra geriausias sprendimas tiek ekonominiu, tiek oro kokybės atžvilgiu.

Išvada

Suspausto oro ir dujų filtrai yra nepakeičiami komponentai šiuolaikinėje pramonėje. Jie užtikrina ne tik įrangos ilgaamžiškumą ir efektyvumą, bet ir aukštą produktų kokybę bei darbuotojų saugą. Nuo smulkiausių dalelių iki vandens garų ir mikroorganizmų - filtrai atlieka kritinį vaidmenį palaikant optimalią suspausto oro kokybę. Investavimas į aukštos kokybės filtravimo sistemas yra tiesioginė investicija į pramonės efektyvumą, patikimumą ir ilgalaikę sėkmę.
