Koalescenciniai Filtrai: Pažangi Naftos ir Vandens Atskyrimo Technologija
Koalescenciniai filtrai ir separatoriai yra esminiai įrenginiai, skirti efektyviam skystų teršalų, ypač naftos produktų ir vandens, atskyrimui iš įvairių skysčių ir dujų srautų. Ši technologija plačiai taikoma pramonės, chemijos, aplinkosaugos srityse, taip pat vandentiekio sistemose ir drėkinimo procesuose. Koalescencinių filtrų veikimo principas grindžiamas unikaliomis medžiagų savybėmis ir pažangiomis filtravimo technologijomis, siekiant užtikrinti aukštą valymo efektyvumą ir ilgalaikį sistemos veikimą.
Koalescencinio Filtro Veikimo Principai ir Struktūra
Koalescencinio atskyrimo filtro elementas veikia keliais etapais, užtikrinančiais kruopštų teršalų atskyrimą. Procesas prasideda nuo kietųjų dalelių ir skysčių atskyrimo. Vėliau vyksta demulsifikacija, kuomet emulsiniai skysčiai skaidomi į atskirus komponentus. Sekantis etapas - koalescencija, kurios metu smulkūs skysčio lašeliai (pvz., vandens lašeliai naftos produktuose ar naftos lašeliai vandenyje) susijungia į didesnius. Šie didesni lašeliai, veikiami gravitacijos, nusėda filtro apačioje arba yra sulaikomi atskyrimo kasetės. Filtravimo proceso metu koalescencinės atskyrimo kasetės efektyviai adsorbuoja ir pašalina iš medžiagos nešvarumus ir daleles, taip pasiekiant valymo ir filtravimo tikslą.
Standartinę aukšto efektyvumo koalescencinio atskirtuvo technologinę įrangą sudaro koalescencinis filtras, taip pat įrenginys, uždarantis nuotekų ištekėjimą, viršijus leistiną sukauptų naftos produktų normą. Plūdinio vožtuvo uždarymas išleidimo angoje atlieka apsauginę funkciją - neleidžia sukauptiems teršalams būti išplautiems į išleistuvą.
ESK-B II atskirtuvai su vidine apytaka, kurią sudaro du flanšiniai elementai, yra aprūpinti tikslia nuotekų srauto reguliavimo sistema, kuri nuolat kontroliuoja pritekantį į įrenginį srautą. Naftos produktų atskyrimą aukšto efektyvumo koalescencijos atskirtuvuose atlieka koalescencinė medžiaga. Naftos produktai, kurių tankis mažesnis nei vandens, iškyla į nuotekų paviršių, kur jos kaupiasi formuodamos sluoksnį.
Koalescencinio atskyrimo filtro elemento darbo eiga daugiausia apima šiuos veiksmus: kieto ir skysčio atskyrimą, demulsifikaciją, sujungimą, atskyrimą ir adsorbciją. Filtravimo proceso metu koalescencinės atskyrimo kasetės efektyviai adsorbuoja ir pašalina iš medžiagos nešvarumus ir daleles, taip pasiekiant valymo ir filtravimo tikslą. Jis pasižymi dideliu nešvarumų sulaikymo pajėgumu, dideliu srauto tankiu ir ilgu tarnavimo laiku, todėl gali patenkinti įvairių smulkių filtrų poreikius ir teikti vartotojams aukštos kokybės filtravimo paslaugas.
Koalescinis atskyrimo filtro elementas yra filtras, plačiai naudojamas alyvos ir vandens atskyrimo sistemoje, jo funkcija yra atskirti ir išvalyti alyvos ir vandens mišinį, suspensiją, emulsiją ir kitas medžiagas. Šis filtras gali būti naudojamas ne tik pramonėje, chemijos pramonėje, aplinkosaugoje ir kitose pramonės šakose, bet ir dirbamos žemės drėkinimo, vandentiekio vandens gamybos ir kitose srityse.
Koalescenciniame filtro elemente terpė po filtravimo per priemaišų šalinimo sluoksnį patenka į susiliejantį sluoksnį, kur vyksta vandens molekulių plėtimasis ir agregacija, susidarant didesniems vandens lašeliams. Šie vandens lašeliai nukrenta veikiant gravitacijai ir toliau yra atskiriami atskyrimo kasetė. Atskyrimo kasetė pagaminta iš teflono hidrofobinės medžiagos, kad užblokuotų vandens lašelius ir leistų alyvai praeiti ir nutekėti išleidimo angoje. Šis filtro elementas gali efektyviai atskirti alyvą ir vandenį, išvalyti alyvą ir geriau panaudoti bei perdirbti aliejų. Tuo pačiu metu šio filtro elemento medžiaga taip pat turi atsparumo korozijai ir atsparumo aukštai temperatūrai savybes, kurios yra tinkamos alyvos apdorojimui įvairiose pramonės šakose.
Koalescencinių Filtruose Naudojamos Medžiagos ir Technologijos
Koalescenciniuose filtruose naudojamos specialios terpės, kurios sujungia smulkias skysčio daleles į didesnius lašelius ir jas pašalina, o įprastuose oro filtruose kietosios dalelės surenkamos tik mechaniniu būdu. Šios terpės dažnai pasižymi specifinėmis hidrofobinėmis arba hidrofilinėmis savybėmis, priklausomai nuo paskirties. Pavyzdžiui, nerūdijančio plieno koalescenciniai elementai pasižymi ilgaamžiškumu ir atsparumu korozijai. Borosilikatinio stiklo pluoštas, pasižymintis dideliu šiluminiu ir cheminiu atsparumu, taip pat dažnai naudojamas filtravimo medžiagose.
Paviršiaus įtempimas - skysčio paviršiaus savybė, leidžianti jam atsispirti išorinei jėgai, yra pagrindinis koalescencijos proceso principas. Šis reiškinys leidžia smulkiems lašeliams susijungti ir sudaryti didesnius, kurie lengviau atskiriami.
Naujoviška demulsifikavimo technologija ir koalescencijos technologija gali priversti filtro elementą geriau pašalinti nešvarumus ir alyvos ir vandens mišinį, todėl naudotojams suteikiamos patikimesnės ir efektyvesnės filtravimo paslaugos.
Koalescencinių Filtruų Tipai ir Taikymo Sritys
Koalescenciniai filtrai skirstomi į įvairius tipus, atsižvelgiant į jų konstrukciją, talpą ir paskirtį. Mobilūs, didelio našumo, paprastai naudojami drėgmės nusodintuvai, tokie kaip СК-50, skirti naudoti lauko sąlygomis. Nešiojami didelio tūrio koalescenciniai filtrai, pavyzdžiui, CK-50/150/250, yra efektyviausias sprendimas iki 95% skysto kondensato ir nešvarumų dalelių, iki 10 mikronų, pašalinimui iš suslėgto oro tiekimo. Šie filtrai turi 50/150/250 litrų tūrio plieninį baką ir nerūdijančio plieno koalescencinį elementą, taip pat apsauginį vožtuvą.
Nešiojamas 50/150/250 litrų talpos didelio tūrio koalescencinis filtras CK pašalina vandenį iš tiekiamo suspausto oro tiekimo kelioms pūtimo mašinoms. Kai drėgnas oras patenka į CK, jis juda aukštyn kameros viduje, eidamas per ploną tinklelį nerūdijančio plieno filtro elementą, dėl kurio vandens ir tepalų susijungia į didesnius lašus, kurie nukrenta į filtro apačią.
Dviejų pakopų koalescenciniai filtrai-vandens separatoriai yra efektyvūs įrenginiai kietų teršalų ir vandens atskyrimui iš naftos produktų. Koalescencinio separatoriaus korpuse yra sumontuoti dviejų rūšių keičiami elementai: koalescenciniai (pirma valymo pakopa) ir separaciniai (antra valymo pakopa). Separacinių elementų veikimas pagrįstas hidrofobiniu barjeru, kuris praleidžia tik naftos produktus ir sulaiko vandens daleles.
Koalescenciniai Filtrai Suspaustam Orui

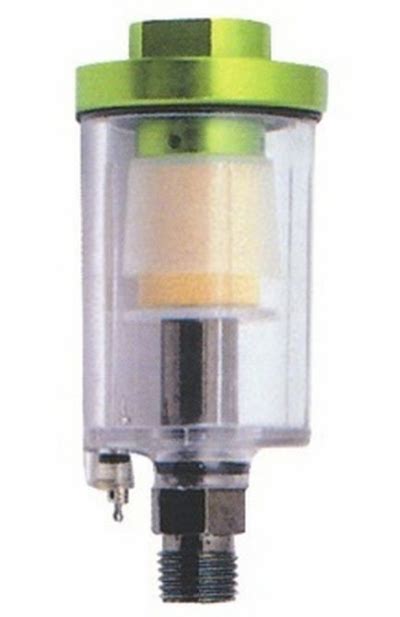

Suspausto oro sistemos yra itin jautrios drėgmei ir alyvos dalelėms, kurios gali pakenkti įrangai ir sumažinti jos efektyvumą. Koalescenciniai filtrai yra esminiai komponentai, leidžiantys tiekti visų švarumo klasių pagal ISO 8573-1 nuostatas suspaustą orą. KAESER FILTER filtrai, pavyzdžiui, pasižymi itin mažu diferenciniu slėgiu ir naudoja modernius gofruotus filtrus, kurie leidžia pašalinti iš oro daleles iki 0,01 mikrono ir aerozolius. Anglinės pagalvėlės veiksmingai sulaiko tepalų garus.
Šie filtrai pasižymi dideliu korpusu ir dideliu filtravimo paviršiumi, naudojamomis moderniomis srauto tiekimo ir filtravimo priemonėmis. Lyginant su įprastais įrenginiais, KAESER FILTER filtrai pasižymi iki 50 % mažesniu slėgio nuostoliu, o tai sumažina eksploatacines išlaidas. Modernus suspausto oro filtras saugo nuo slėgio nuostolio. KAESER FILTER filtras yra įmontuotas nuo korozijos apsaugančiame aliumininiame korpuse su stabiliais filtravimo elementais. Patogus kaištinis sujungimas leidžia automatiškai tinkamai įstatyti korpusą ir tarpines, užtikrinant sandarumą. Koalescenciniai filtrai 99,99% efektyvumu pašalina alyvos rūką, vandens garus ir kietąsias daleles iki 0,01 mikronų, pašalindami aerozolius ir smulkius teršalus, dėl kurių kyla pneumatinės sistemos problemų.
Naftos ir Vandens Atskyrimas Nuotekų Valymo Sistemose
Koalescenciniai separatoriai yra svarbi nuotekų valymo sistemų dalis, ypač ten, kur susiduriama su naftos produktais. Standartiniai koalescenciniai skirtuvai ne tik atskiria lengvuosius skysčius nuo nuotekų, bet ir sulaiko nuosėdas bei stambesnes daleles. Šios medžiagos renkasi ant lengvųjų skysčių lašelių, todėl užstringa koalescencinio filtro paviršiuje. Dėl šios priežasties koalescencinį filtrą reikia reguliariai valyti, laikantis visų atsargumo priemonių, kad skirtuvas neužsikimštų ir nesugestų. Laiko intervalai tarp valymo darbų labiausiai priklauso nuo skirtuvo eksploatavimo vietos ir paskirties, ir gali užtraukti dideles eksploatavimo išlaidas, priklausomai nuo taršos lygio ir valymo dažnumo.
Oleosmart befiltės naftos skirtuvų serijos gaminiai, pagaminti iš gelžbetonio arba stikloplasčio ir montuojami grunte, siūlo pažangesnę alternatyvą. Oleosmart-C, dėka befiltrės, daugiakanalės technologijos, faktiškai nereikalauja priežiūros. Koalescencinis elementas gali būti išvalytas nepertraukiant eksploatavimo (savaiminis valymasis, naudojant tėkmės energiją). Tolesnės išlaidos yra ženkliai sumažintos, nes elementas nesidėvi. Be to, koalescencinis kanalas su ne mažesne nei 40 mm skyle yra apsaugotas nuo užsikimšimo (pavyzdžiui, sukelto stambesnių nuosėdų ir/arba pakibusių dalelių) ir tolesnio jų susikaupimo. Lengvųjų skysčių nuotėkio iš skirtuvo rizika yra labai sumažinta, o tai lemia didelį eksploatacinį patikimumą. Atskyrimo sekcijoje vienu metu atskiriamos nuosėdos ir lengvieji skysčiai, užtikrinant efektyvų atskyrimą dėl didelio tėkmės atstumo.
Koalescenciniai Filtrai Maisto ir Farmacijos Pramonėje

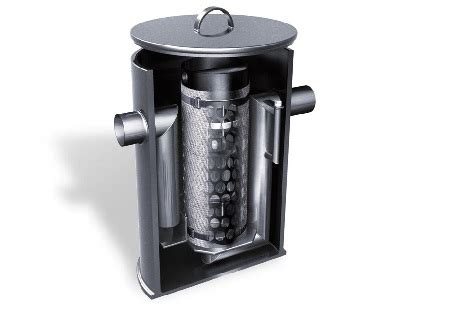

Specializuoti koalescenciniai filtrai su nerūdijančio plieno konstrukcija ir FDA patvirtintomis medžiagomis yra skirti maisto ir farmacijos reikmėms, atitinka GMP ir sanitarijos standartus. Šie filtrai užtikrina aukščiausią švaros lygį, būtina produktų gamyboje, kur svarbu išvengti bet kokio užteršimo.
Koalescencinių Filtruų Priežiūra ir Priežiūros Intervalai
Koalescencinio filtro elementus įprastomis sąlygomis reikėtų keisti kas 6-12 mėnesių arba kai slėgio skirtumas pasiekia 10-15 PSI virš švaraus filtro rodmenų. Svarbu stebėti slėgio skirtumo matuoklį - kai slėgio kritimas padidėja iki 10-15 PSI virš švaraus filtro rodmenų, reikia keisti elementą.
Priežiūros svarba ir efektyvumas
Tinkamai parinkus ir prižiūrint koalescencinius filtrus, paprastai 25-40% sumažėja bendros pneumatinės sistemos eksploatavimo išlaidos, kartu padidėja patikimumas ir našumas. Investicijos į kokybišką koalescencinį filtravimą paprastai atneša 300-600% investicijų grąžą dėl sumažėjusios techninės priežiūros, padidėjusio patikimumo ir pagerėjusio sistemos našumo.
Prieš tris mėnesius padėta tekstilės gamyklos vadovui, kurio pneumatinėje audimo įrangoje dažnai trūkdavo siūlai dėl netinkamo oro filtravimo užterštumo alyva. Esami pagrindiniai filtrai pašalindavo tik 95% teršalų, todėl alyvos dulksna pasiekdavo subtilius audimo mechanizmus. Įdiegus visą koalescencinio filtravimo sistemą su 0,01 mikrono didelio efektyvumo filtrais, pasiekiant 99,99% pašalinimo efektyvumą, 85% sumažėjo siūlų trūkinėjimų, 30% padidėjo gamybos efektyvumas, o dėl atliekų sumažinimo ir pagerėjusio našumo kasmet sutaupoma 150 000 eurų.
Prieš šešis mėnesius dirbta su kokybės vadovu puslaidininkių gamykloje, kurio gamybos procese patirti 12% išeigos nuostoliai dėl dalelių užterštumo jų pneumatinėse valdymo sistemose. Esami pagrindiniai filtrai nepašalindavo submikroninių dalelių, kurios darė įtaką jų švarios patalpos aplinkai. Įrengus didelio efektyvumo koalescencinius filtrus, pritaikytus 0,01 mikrono pašalinimui, pasiekta 99,99% filtravimo efektyvumas. Atnaujinus filtrus buvo pašalintos užterštumo problemos, padidinta išeiga iki 98,5% ir kasmet sutaupyta $320 000 perdirbimo ir broko sąnaudų, kartu laikantis griežtų švarių patalpų reikalavimų.
Koalescencinių Filtruų Privalumai ir Ateities Perspektyvos
Koalescenciniai filtrai yra nepakeičiami moderniose pramonės sistemose, užtikrinantys aukštą valymo efektyvumą, įrangos ilgaamžiškumą ir eksploatacinių sąnaudų mažinimą. Jie pasižymi dideliu pritaikomumu, todėl gali būti naudojami įvairiose srityse, nuo suspausto oro paruošimo iki nuotekų valymo ir specializuotų pramonės procesų. Naujoviškos technologijos ir medžiagos nuolat tobulina šių filtrų efektyvumą ir patikimumą, atveriant naujas galimybes jų taikymui ateityje.
Kaip tai veikia? Koalescenciniame filtro elemente terpė po filtravimo per priemaišų šalinimo sluoksnį patenka į susiliejantį sluoksnį, kur vyksta vandens molekulių plėtimasis ir agregacija, susidarant didesniems vandens lašeliams. Šie vandens lašeliai nukrenta veikiant gravitacijai ir toliau yra atskiriami atskyrimo kasetė. Atskyrimo kasetė pagaminta iš teflono hidrofobinės medžiagos, kad užblokuotų vandens lašelius ir leistų alyvai praeiti ir nutekėti išleidimo angoje. Šis filtro elementas gali efektyviai atskirti alyvą ir vandenį, išvalyti alyvą ir geriau panaudoti bei perdirbti aliejų. Tuo pačiu metu šio filtro elemento medžiaga taip pat turi atsparumo korozijai ir atsparumo aukštai temperatūrai savybes, kurios yra tinkamos alyvos apdorojimui įvairiose pramonės šakose.
Koalescencinio atskyrimo alyvos filtro mašinos veikimo principas: Alyva pirmiausia praeina per smulkų filtrą sistemoje, kad apsaugotų alyvos siurblį nuo didelių nešvarumų dalelių, o tada alyva pumpuojama į pusiau smulkų filtrą, o tada patenka į koalescencinio filtro elementą, esantį sujungimo bakelyje. Laisvas vanduo ir emulsuotas vanduo, esantis aliejuje, praeina pro filtro elementą, susilieja į didesnius vandens lašelius ir, veikiamas gravitacijos, nugrimzta į vandens rezervuarą. Mažesni vandens lašeliai, veikiami inercijos, juda aukštyn su alyva į atskyrimo filtro elementą. Atskyrimo filtro elementas pagamintas iš specialios hidrofobinės medžiagos. Kai alyva praeina, vandens lašeliai užblokuojami iš filtro elemento išorės. Susikaupus vieniems su kitais, dydis palaipsniui didėja ir galiausiai dėl gravitacijos nusėda vandens kaupimo rezervuare apatinėje susiliejančio rezervuaro dalyje. Po to, kai alyva yra dehidratuota, ji patenka į smulkų filtrą, kad būtų užtikrinta, jog į vartotojo baką patenkančios alyvos švara atitinka projektavimo standartą. Alyva teka per specialų filtro elementą ir praeina per palaipsniui siaurėjančią filtro elemento porų struktūrą iš paviršiaus į vidų, išilgai srauto krypties, kad sulaikytų skirtingo dydžio taršos daleles sluoksniais, o tai maksimaliai padidina filtro tarnavimo laiką ir filtravimo efektyvumą.
