Pi Filtrai: Signalo Apdorojimas ir Grandinių Analizė

Elektroniniai prietaisai ir įrenginiai, kurie kasdien supa mus, apdoroja, valdo ir perduoda didžiulius informacijos kiekius, yra neatsiejami nuo elektrinių grandinių. Šių grandinių veikimo supratimas yra esminis norint suvokti moderniosios elektronikos principus. Viena iš svarbių grandinių tipų, naudojamų signalų apdorojimui, yra pi (π) filtrai. Šiame straipsnyje gilinsimės į pi filtrų veikimo principus, jų sudedamąsias dalis, tipus ir taikymą, taip pat aptarsime bendresnius elektrinių grandinių ir filtrų veikimo aspektus.

Elektrinių Grandinių Pagrindai

Elektrinės grandinės sudaro pagrindą visai elektronikai. Jų veikimas grindžiamas įvairių elementų, tokių kaip rezistoriai, kondensatoriai, ritės, diodai, tranzistoriai ir integriniai grandynai, tarpusavio sąveika. Skaitmeninis signalas, turintis tik dvi reikšmes - aukštąjį ir žemąjį įtampos lygmenis - yra apdorojamas šiose grandinėse.

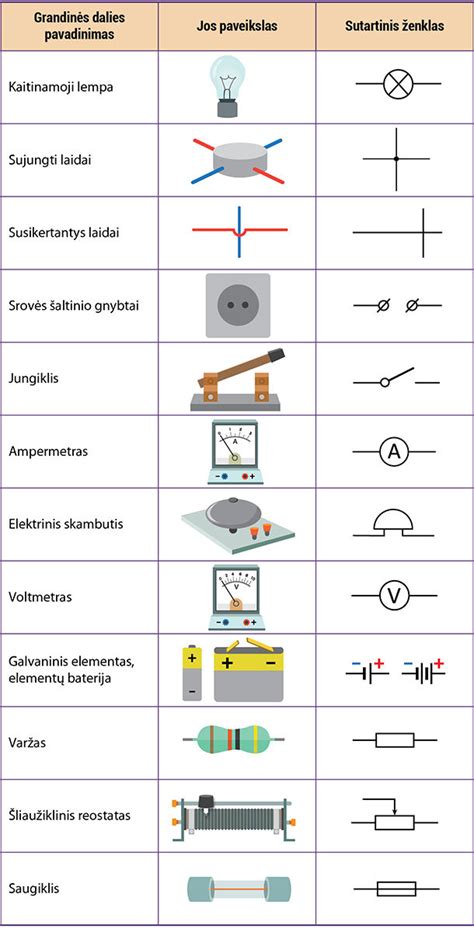

Pagrindiniai Grandinių Elementai

• Rezistorius: Tam tikros varžos prietaisas, naudojamas srovės apribojimui pagal Omo dėsnį (I=U/R). Jo matavimo vienetas yra omas (Ω). Vartojami ir didesni vienetai - kiloomas (kΩ), megaomas (MΩ).
• Kondensatorius: Prietaisas, gebantis kaupti ir išlaikyti nedidelį elektros krūvį. Jo savybė kaupti elektros krūvius apibūdinama elektrine talpa, kurios matavimo vienetas yra faradas (F). Kondensatoriai skirstomi į poliarizuotus ir nepoliarizuotus. Jungiant elektrolitinius kondensatorius su rezistoriais, galima kurti laiko grandines, nes jų įkrovimui reikia laiko.
• Diodas: Puslaidininkis prietaisas, dažniausiai pritaikomas dėl savybės praleisti elektros srovę tik viena kryptimi. Jungiant diodą, būtina atsižvelgti į jo anodą (+) ir katodą (-), užtikrinant srovės tekėjimą iš anodo į katodą.
• Šviesos diodas (LED): Puslaidininkis prietaisas, spinduliuojantis šviesą, kai per jį teka silpna elektros srovė. Jis taip pat turi anodą (+) ir katodą (-), kuriuos būtina tinkamai prijungti.
• Tranzistorius: Puslaidininkinis prietaisas, naudojamas elektriniams signalams sustiprinti ar nukreipti. Tranzistorius turi tris išvadus: emiterį (E), bazę (B) ir kolektorių (K). Tranzistoriai būna dviejų tipų: NPN ir PNP, skiriasi srovės tekėjimo kryptimi.
• Fotorezistorius: Veikia dėl fotolaidumo reiškinio - jo varža yra didelė, kai jis neapšviestas.
• Integrinis grandynas (Mikroschema): Talpina viename korpuse kelis šimtus tūkstančių rezistorių, kondensatorių, tranzistorių ir atlieka sudėtingesnes užduotis nei pavieniai elementai. Integriniai grandynai skirstomi į analoginius ir skaitmeninius (loginiai elementai, skaitikliai, mikrovaldikliai, mikroprocesoriai).
• Garsiakalbis: Elektromagnetinis prietaisas, paverčiantis elektros srovės impulsus garsu. Neturi specifinių prijungimo ypatybių.
• Buzzeris: Elektromagnetinis prietaisas, kurio garsinis tonas sužadinamas tekančios elektros srovės impulsais. Dažnai yra poliarizuotas.
• Relė: Elektromagneto junginėjamas jungiklis, kuriame vienoje grandinėje tekanti srovė sujungia ar atjungia kitą, nepriklausomą elektros grandinę. Paprasčiausia relė turi elektromagnetą ir judamus kontaktus.

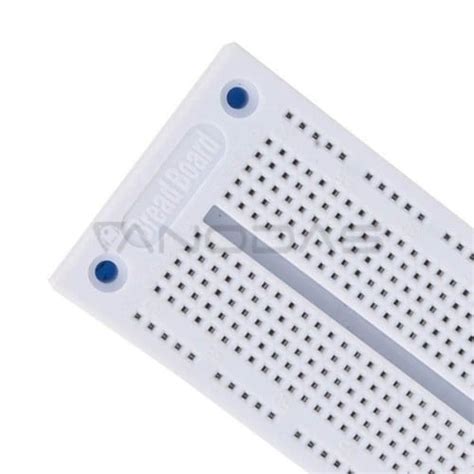

Maketavimo Plokštės (Breadboards)

Geriausias būdas išsiaiškinti, kaip veikia įvairūs elektroniniai prietaisai ir grandinės, yra jas surinkti ant maketo plokštės. Šiose plokštėse nereikia lituoti elementų - dalių kontaktai ir laidai tiesiog įstatomi į specialius kontaktinius lizdus. Tai leidžia lengvai eksperimentuoti ir keisti grandinės konfigūraciją.

Dažninės Charakteristikos ir Filtravimas

Signalų apdorojimo grandinėse itin svarbios yra dažninės charakteristikos, kurios apibūdina grandinės elgesį skirtingais dažniais. Analizuojant signalus, ypač naudingas yra superpozicijos principas, leidžiantis sudėtingą signalą suskaidyti į paprastesnes harmonines virpesių komponentes ir atskirai nagrinėti grandinės reakciją į kiekvieną iš jų.

Dvipolių ir Keturpolių Dažninės Charakteristikos

Šiuolaikinės grandinės dažnai suskaidomos į funkcinius vienetus - dvipolius (turinčius du prisijungimo gnybtus) ir keturpolius (turinčius keturis gnybtus).

• Dvipoliai: Apibūdinami kompleksine varža, kuri gali būti sudaryta iš varžų, talpų ir induktyvumų. Pagrindinės dažninės charakteristikos apima pilnosios varžos, fazės, aktyviosios ir reaktyviosios varžos priklausomybes nuo dažnio. Šios charakteristikos leidžia suprasti, kaip keičiasi įtampos ir srovės santykis, energijos sunaudojimas ir kaupimas grandinėje, keičiantis dažniui.
• Keturpoliai: Gali veikti kaip apkrova, perdavimo grandinė arba signalų šaltinis. Jų charakteristikos apima įėjimo varžas (kompleksinę, pilnąją, aktyviąją, reaktyviąją) ir perdavimo charakteristikas (kompleksinį įtampos perdavimo koeficientą, srovės koeficientą, galios perdavimo koeficientą). Dažnai naudojamos amplitudės ir fazės dažninės charakteristikos, kurios gali būti pateikiamos logaritminiu masteliu decibelais (dB) arba neperiais (Np).

Paprastos Grandinėlės ir Filtrai

Paprastos grandinėlės, sudarytos iš vienos aktyvios ir vienos reaktyvios varžos (RC, CR, RL, LR), yra pagrindas daugeliui filtrų.

• RC ir CR grandinėlės: Dažniausiai naudojamos kaip žemų dažnių (LPF) arba aukštų dažnių (HPF) filtrai.
  • Žemų dažnių filtras (LPF): Praleidžia žemus dažnius ir slopina aukštus. Jo pralaidumo juosta yra nuo 0 Hz iki tam tikro ribinio dažnio (f_c).
  • Aukštų dažnių filtras (HPF): Praleidžia aukštus dažnius ir slopina žemus. Jo pralaidumo juosta prasideda nuo tam tikro ribinio dažnio (f_c) ir tęsiasi iki begalybės.
• RL ir LR grandinėlės: Taip pat gali būti naudojamos kaip filtrai, tačiau dažniau sutinkamos kitose grandinių konfigūracijose.

Ribinis dažnis (fc) apibrėžiamas kaip dažnis, kuriame išėjimo galia sumažėja dvigubai (arba amplitudė sumažėja √2 karto, t.y., -3dB). Šis dažnis paprastai apskaičiuojamas pagal formulę fc = 1 / (2πRC) RC grandinėms arba f_c = R / (2πL) RL grandinėms.

Sudėtingesnės filtrų charakteristikos pasiekiamos jungiant kelias pakopas arba naudojant LC (ritės ir kondensatoriai) konfigūracijas. Antros eilės ar aukštesnės eilės filtrai pasižymi aštresniu dažnių slopinimu.

Pi (π) Filtrai ir EMC

Pi (π) filtrai yra specifinė pasyvių filtrų konfigūracija, kuri dažnai naudojama siekiant pagerinti elektromagnetinį suderinamumą (EMC). EMC filtrai, dar vadinami tinklo filtrais ar radijo trukdžių slopinimo filtrais (RFI filters), yra elektroniniai komponentai ar grandinės, skirtos slopinti nepageidaujamus elektromagnetinius trikdžius (EMI).

Kas yra EMC Filtras?

EMC filtras veikia kaip trikdžių slopinimo filtras, blokuodamas nepageidaujamus aukšto dažnio trikdžių signalus, o leidžiantis praeiti norimiems žemo dažnio signalams. Tai pasiekiama derinant pasyvius elektroninius komponentus, tokius kaip induktoriai (ritės) ir kondensatoriai.

Kaip Veikia EMC Filtras?

EMC filtrai veikia derinant įvairius pasyvius komponentus:

• Induktoriai (ritės): Slopina aukšto dažnio signalus, veikiant kaip didelė varža šiems dažniams.
• Kondensatoriai: Nukreipia aukšto dažnio trikdžių signalus į žemę (Y kondensatoriai) arba tarp fazių (X kondensatoriai), užtikrinant žemo impedanso kelią trikdžiams.

Filtravimo funkcija pagrįsta tiksliniu impedanso neatitikimu. LC žemųjų dažnių tinklas atspindi aukšto dažnio trikdžius atgal į šaltinį arba nukreipia juos į žemę, o maitinimo įtampa praeina beveik nesusilpninta.

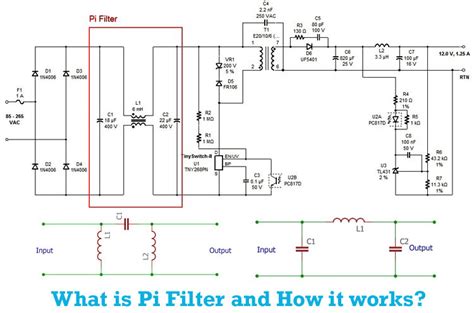

Pi (π) Filtro Konfigūracija

Pi (π) filtras savo struktūra primena graikų raidę "π". Jis paprastai susideda iš dviejų kondensatorių, esančių serijomis su įvesties ir išvesties linijomis, ir vienos ritės tarp jų. Tokia konfigūracija užtikrina efektyvų bendrojo režimo (common-mode) ir diferencinio režimo (differential-mode) trikdžių slopinimą.

• Bendrojo režimo trikdžiai: Trikdžiai, kurie pasireiškia tarp visų grandinės laidininkų ir žemės. Juos efektyviai slopina Y kondensatoriai.
• Diferencinio režimo trikdžiai: Trikdžiai, pasireiškiantys tarp fazių laidininkų. Juos slopina ritė ir X kondensatoriai.

EMC Filtrų Tipai ir Skirtumai

Priklausomai nuo taikymo srities ir trikdžių tipo, naudojami įvairūs EMC filtrai:

• Tinklo filtras (tinklo EMI filtras): Naudojamas elektros tinklu perduodamiems trikdžiams slopinti. Dažnai sudarytas iš induktorių, kondensatorių ir kitų elementų.
• Radijo trukdžių slopinimo filtras (RFI filtras): Panašus į EMC filtrą, skirtas sumažinti arba išvengti nepageidaujamų radijo dažnių elektromagnetinių trukdžių.

Pagrindiniai skirtumai tarp filtrų yra jų konstrukcija, veikimo principai ir specifinis pritaikymas. Kai kurie filtrai specializuojasi slopinti diferencinio režimo trikdžius, kiti - bendrojo režimo, o pi filtrai yra efektyvūs abiem atvejais.

EMI Filtro Veikimas ir Įžeminimas

EMI filtro funkcija yra neatsiejama nuo mažos varžos aukšto dažnio įžeminimo jungties. Y kondensatoriai negali veiksmingai išsklaidyti bendrojo režimo trikdžių be tinkamo įžeminimo, todėl labai sumažėja filtro slopinimo savybės. Inžinieriams svarbu vengti parazitinių induktyvumų ir užtikrinti gerą kontaktą su korpusu.

Dažnių Atsakų Analizė ir Bode Diagramos

Bode diagrama yra itin naudinga priemonė analizuojant ir pateikiant įvairių sistemų, įskaitant pasyvius RC ir LC filtrus, dažnių charakteristikas. Joje vaizdžiai parodoma perdavimo modulio (stiprinimo) ir fazės poslinkio priklausomybė nuo dažnio, naudojant logaritminę skalę. Tai leidžia lengvai pastebėti parametrų pokyčių įtaką filtrų savybėms ir apimti didžiulį dažnių diapazoną vienoje diagramoje. Bode diagramos yra esminės analizuojant filtrų projektavimą ir veikimą, vizualizuojant žemų ir aukštų dažnių RC ir LC filtrų perdavimo charakteristikas.

Pasyvūs Filtrai: Principai ir Taikymas

Pasyvūs filtrai, sudaryti tik iš pasyvių elementų (rezistorių, ritinių, kondensatorių), nereikalauja išorinio maitinimo ir apdoroja signalus pagal savo grandinių savybes. Jie plačiai naudojami įvairiose elektrotechnikos ir elektronikos srityse:

• Antenų grandinėse: Signalo pasirinkimui ir trikdžių šalinimui.
• Rezonansinėse sistemose: Tam tikrų dažnių signalų sustiprinimui.
• Įjungimo grandinėse: Signalų formavimui ir stabilizavimui.
• Impedanso derinimo įrenginiuose: Efektyviam energijos perdavimui tarp skirtingų grandinių.
• Signalų komponentų atskyrimui: Norimų signalų atskyrimui nuo nepageidaujamų.

Nors filtrų konstrukcija gali atrodyti paprasta, jų taikymo galimybės yra praktiškai neribotos, užtikrinant sklandų ir patikimą elektroninių įrenginių veikimą.
