Pneumatinių filtrų simboliai: Nuo pagrindų iki sudėtingų sistemų supratimo

Pneumatinės sistemos yra daugelio pramonės šakų pagrindas, užtikrinančios efektyvų ir patikimą įrenginių veikimą. Tačiau šių sistemų sudėtingumas gali kelti iššūkių net patyrusiems specialistams. Vienas iš tokių iššūkių yra pneumatinių komponentų, ypač vožtuvų, simbolių supratimas. Šiame straipsnyje gilinsimės į pneumatinių filtrų ir vožtuvų simbolių pasaulį, nagrinėdami jų reikšmes, standartus ir praktinį pritaikymą. Nuo paprastų filtrų žymėjimų iki sudėtingų vožtuvų schemų, mes sieksime pateikti išsamų supratimą, naudingą tiek pradedantiesiems, tiek patyrusiems inžinieriams.

Filtravimo esmė: Ko reikia oro kokybei užtikrinti

Filtravimas yra esminis procesas, siekiant pašalinti nepageidaujamas kietąsias daleles iš skysčių ir dujų. Pneumatinėse sistemose švarus oras yra gyvybiškai svarbus komponentų ilgaamžiškumui ir sistemos efektyvumui. Filtras (iš prancūzų kalbos „filtre“, kilęs iš viduramžių lotyniško žodžio „filtrum“, reiškiančio veltinį) yra įrenginys, skirtas kietosioms dalelėms atskirti nuo skysčių ir dujų, taip pat suspensijoms tirštinti. Jo veikimas grindžiamas skysčio arba dujų skverbimusi pro poringą ar plyšėtą terpę - pertvarą. Kietųjų dalelių ir skysčio ar dujų mišinys filtruojamas dėl slėgių skirtumo vienoje ir kitoje pertvaros pusėje.

Pagal slėgių skirtumo sudarymo būdą skiriami vakuuminiai filtrai (slėgių skirtumas 0,06-0,08 MPa) ir slėginiai filtrai (slėgių skirtumas 0,3-0,5 MPa). Pagal veikimo būdą filtrai skirstomi į periodinius ir nuolatinius. Vakuuminiai filtrai yra tinkami, kai nuosėdų susidarymo greitis yra didesnis kaip 0,5 mm/min, o slėginiai - kai nuosėdos kaupiasi lėčiau. Svarbiausias filtro elementas yra filtruojamoji pertvara; ji turi būti vienodai akyta, chemiškai ir termiškai atspari, stipri, patvari ir lengvai valoma.

Kai filtruojamos suspensijos, filtruojamoji pertvara filtre įtaisoma nejudamai ant tam tikrų atramų, arba filtruojamoji medžiaga padengiama konvejerio juosta, sukamas būgnas, diskai, vamzdžiai, ant kurių liejama arba kurie merkiami į suspensiją. Ant filtruojamosios medžiagos susikaupusios nuosėdos nusausinamos ir pašalinamos, o filtruojamoji medžiaga išplaunama ar kitaip išvaloma ir toliau naudojama. Kai kietąsias daleles reikia išskirti iš dujų, dažniausiai naudojamas rankovinis filtras: dujų ir kietųjų dalelių mišinys leidžiamas į kelias ilgas ir siauras rankoves, pagamintas iš filtruojamojo audinio; šio filtro rankovių filtruojamasis audinys valomas pučiant orą iš priešingos pusės. Parenkant filtrus atsižvelgiama į gamybos technologijos ypatumus, įrenginių našumą ir atskiriamų medžiagų savybes.

Filtravimo standartų evoliucija: Nuo EN 779 iki ISO 16890

Pneumatinių sistemų oro kokybei užtikrinti naudojami įvairūs filtrai, kurių klasifikacija laikui bėgant keitėsi. Senasis ir naujasis filtrų žymėjimas vis dar egzistuoja daugelyje parduotuvių, prekiaujančių filtrais rekuperatoriams. Užsakant filtrus savo rekuperatoriui, dažniausiai pasirenkama pagal senojo standarto įprastą filtro klasę, pavyzdžiui, F7, M5, G2 ir pan., priklausomai nuo rekuperatoriaus modelio. Tačiau, nors įpročių sunku atsisakyti, tai daryti būtina, nes 2018 m. įsigaliojęs naujasis standartas pakeitė filtrų testavimo reikalavimus ir filtrų klases į ePM1, ePM2.5, ePM10, Coarse.

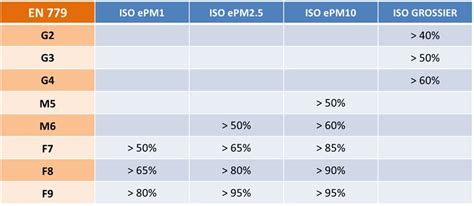

Palyginus EN 779 ir ISO 16890 standartus, pagal Eurovent asociacijos dokumentą, abiejuose standartuose aprašytų filtrų klasių tiesiogiai lyginti negalima, nes pasikeitė testavimo metodika. Naujasis standartas tikrina filtro gebėjimą sulaikyti 0,3 µm - 10 µm dydžio kietąsias daleles. Tuo tarpu senasis standartas tikrino gebėjimą sulaikyti vieno dydžio kietąsias daleles, t. y. 0,4 µm, o tai nevisiškai atspindi mus supančią aplinką.

Asociacija, siekdama palengvinti adaptaciją prie naujų pasikeitimų gamintojams, pardavėjams ir klientams, pateikė orientacinį palyginimą, kuriuo galima vadovautis:

*ePM1 (e-efficiency (angl. efektyvumas), PM - Particulate matter (angl. kietosios dalelės), 1 - visos kietosios dalelės mažesnės už 1µm), % išreikštas filtro efektyvumas kietųjų dalelių filtravimui.

Pavyzdžiui, Filtrai1.lt prekiauja filtrais Komfovent ir Salda rekuperatoriams, atitinkančiais ePM10 55% ir ePM1 70% efektyvumą. Šie ePM1 filtrai, pagal senąjį standartą, atitinka net F8 klasę.

Filtrai1.lt puslapyje taikomas supaprastintas filtrų klasių žymėjimas, padedantis suprasti filtrų panaudojimą kasdieniame gyvenime. Išskiriamos dvi pagrindinės kategorijos: „Standartinis“ ir „Efektyvus“.

• Standartinis: ePM10 55% (vidutinė apsauga nuo 10 μm ir mažesnių kietųjų dalelių).
• Efektyvus: ePM1 70% + ePM10 55% (efektyvi apsauga nuo 0,3-10 μm kietųjų dalelių).

Kalbant mums visiems suprantama kalba, supaprastintas žymėjimas pagal senąjį standartą atrodytų taip: „Standartinis“ - M5+M5, o „Efektyvus“ - F7+M5.

Dalelių dydžiai ir jų poveikis sveikatai

Naujasis ISO 16890 standartas didelį dėmesį skiria žmogaus sveikatai. Keliolika tyrimų aiškinosi koreliaciją tarp vidaus patalpų oro kokybės ir žmogaus sveikatos. Studijos parodė, kad kietosios dalelės, lyginant su kita panašia vidaus patalpų tarša, ypatingai kenkia žmogaus sveikatai. Kietąsias daleles sudaro sulfatai, nitratai, amoniakas, natrio chloridas, juodoji anglis, mineralinės dulkės, degimo dalelės ir įvairūs skysti lašeliai. Šios dalelės, anot studijų, gali sukelti alergijas, astmą, plaučių vėžį, širdies ir kraujagyslių ligas, demenciją.

Žemiau pateiktos lentelės padeda suprasti kietųjų dalelių dydį ir jų skvarbą į žmogaus organizmą:

Dalelių dydžių palyginimas:

Pneumatiniai simboliai: ISO 1219 standartas ir vožtuvų nomenklatūra

Įsivaizduokite, kad stovite priešais pneumatinę schemą ir matote dėžutės formos vožtuvų simbolius su visur esančiomis rodyklėmis ir linijomis. Jūsų gamybos linijos veikimas priklauso nuo to, ar teisingai suprasite šią schemą, tačiau skirtumas tarp 3/2 ir 5/2 vožtuvų gali atrodyti kaip paslaptis. Vienas neteisingas pasirinkimas gali reikšti brangiai kainuojančias prastovas ir nusivylusius inžinierius.

Suprasti vožtuvų nomenklatūrą yra pirmas žingsnis įvaldant pneumatinių sistemų projektavimą. Skaičiai, žymintys vožtuvus, nėra savavališki - jie viską pasako apie vožtuvo veikimą. Pirmasis skaičius nurodo bendrą vožtuvo jungčių (jungimo taškų) skaičių, o antrasis skaičius - vožtuvo galimų perjungimo padėčių skaičių. Abiem pavadinimais nurodytas skaičius „2“ reiškia, kad vožtuvas turi dvi skirtingas perjungimo padėtis. Vienoje padėtyje oras teka tam tikrais keliais, o kitoje padėtyje srauto modelis visiškai pasikeičia. Dėl šio dviejų padėčių perjungimo šie vožtuvai yra labai patikimi pramonės automatikoje.

ISO 1219 yra tarptautinis pneumatinių simbolių standartas, kurį išmokus skaityti, schemos tampa aiškios kaip kelio žemėlapis. ISO 1219 simboliai naudoja stačiakampius langelius, padalytus į sekcijas (po vieną kiekvienai padėčiai), su vidinėmis rodyklėmis, rodančiomis oro srauto kryptį. Linijos, išsikišančios iš langelių, vaizduoja jungtis, sunumeruotas pagal ISO 5599 standartus.

3/2 ir 5/2 vožtuvai: Pagrindiniai skirtumai ir pritaikymas

3/2 vožtuvas:

• Turi tris angas ir dvi padėtis.
• Idealus vienpusio veikimo cilindrams, paprastoms įjungimo/išjungimo valdymo sistemoms ir sistemoms, kuriose grįžtamasis judesys yra spyruoklinis.
• Tipinis 3/2 normaliai uždarytas (NC) vožtuvas rodo, kad 1 jungtis yra užblokuota, o 2 jungtis yra prijungta prie išmetimo sistemos normalios padėties. Pirmoje padėtyje slėgis gali tekėti iš P (pajungimo) į A (darbinė anga), o B (išmetimo anga) išleidžiama. Antroje padėtyje slėgis teka iš P į B, o A išleidžia.

5/2 vožtuvas:

• Turi penkias angas ir dvi padėtis.
• Specialiai sukurtas dvigubo veikimo cilindrams, kurie reikalauja oro tiekimo abiem kryptimis.
• Šis kintantis srauto modelis puikiai tinka dvigubo veikimo cilindrų valdymui, užtikrinant tikslų judesio valdymą.

Netinkamo tipo vožtuvo pasirinkimas yra viena brangiausių klaidų projektuojant pneumatines sistemas. Pavyzdžiui, techninės priežiūros inžinierius iš pakuočių gamyklos, užsakęs 3/2 vožtuvus savo dvigubo veikimo cilindrams, patyrė tris dienas trukusį gamybos sustojimą. Kitas pavyzdys - mašinų konstruktorė, iš pradžių numačiusi naudoti 3/2 vožtuvus, siekdama sutaupyti išlaidų, tačiau vėliau, konsultuota specialistų, pakeitė juos 5/2 vožtuvais, nes 60% jos cilindrų buvo dvigubo veikimo.

Nors 5/2 vožtuvas gali atlikti 3/2 funkcijas, tiesiog nenaudojant dviejų jo jungčių, tai nėra ekonomiškas ir efektyvu. Už nereikalingas funkcijas sumokėsite daugiau ir galite suklaidinti techninės priežiūros metu. Todėl labai svarbu pasirinkti tinkamą vožtuvo konfigūraciją atsižvelgiant į cilindro tipą: vienveiksmis (su spyruokliniu grįžtuvu) reikalauja 3/2 vožtuvo, o dviveiksmis - 5/2 vožtuvo.

Dažniausios klaidos ir kaip jų išvengti

Net patyrę inžinieriai kartais neteisingai interpretuoja pneumatinius simbolius. Dažniausios klaidos yra:

• Supainiotas prievadų numeravimas su srauto kryptimi.
• Neteisingas vožtuvo normalios (pagrindinės) padėties nustatymas.
• Išmetimo prievadų konfigūracijų nepastebėjimas.
• Vožtuvo valdymo tipo nesuderinimas su valdymo sistemos reikalavimais.

Norint išvengti šių spąstų, rekomenduojama naudotis specializuota dokumentacija. Pavyzdžiui, „Bepto“ sukūrė nemokamai parsisiunčiamą ISO 1219 trumpąjį žinyną, kuris padeda išvengti klaidų ir patikrinti simbolius.

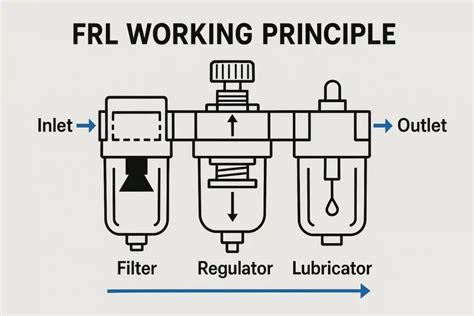

Pneumatinių sistemų efektyvumas: FRL blokų svarba

Jūsų pneumatinė sistema veikia neefektyviai, komponentai genda anksčiau laiko, o techninės priežiūros išlaidos tampa nekontroliuojamos. Kaltas gali būti netinkamai sukonfigūruotas arba prastai prižiūrimas filtro, reguliatoriaus ir tepalo (FRL) įrenginys, kuris turėtų apsaugoti jūsų įrangą, bet vietoj to sukelia brangiai kainuojančias prastovas.

Netinkamai prižiūrimų FRL blokų gedimai kasmet gali lemti didelius nuostolius dėl ankstyvų cilindrų gedimų ir gamybos vėlavimų. Tinkamas FRL nustatymas ir priežiūra yra patikimo pneumatinės sistemos veikimo pagrindas. Investuokite į sistemingą priežiūrą dabar, kad vėliau išvengtumėte brangiai kainuojančių gedimų.

Reikiamai pneumatinių cilindrų jėgai ir slėgiui nustatyti, rekomenduojama naudotis išsamiais vadovais ir skaičiuoklėmis. Taip pat svarbu suprasti technines slėgio dreifo pneumatinėse sistemose priežastis ir jo poveikį visai sistemai. Išsamus ISO klampumo klasių sistemos vadovas padės pasirinkti tinkamą tepalą jūsų reikmėms.

Papildomi pneumatinės sistemos komponentai: Nuo valdymo pultų iki nuotolinio valdymo

Pneumatinės sistemos apima ne tik filtrus ir vožtuvus, bet ir daugybę kitų komponentų, užtikrinančių jų funkcionalumą ir saugumą.

• Kranų valdymo pultai ir joystick'ai: Šie įrenginiai yra būtini pramoniniuose ir statybiniuose kėlimo įrenginiuose, užtikrinantys tikslų, saugų ir efektyvų valdymą. Jie suteikia operatoriams galimybę valdyti įrangą tiek rankiniu, tiek nuotoliniu būdu, o joystick'ai leidžia atlikti smulkius, tiksliai kontroliuojamus judesius. Kranų valdymo pultai su avariniu STOP mygtuku yra skirti profesionaliam kėlimo įrangos, telferių ir kitų pramoninių mechanizmų valdymui, pasižymi tvirta konstrukcija ir ilgaamžiškumu.

• Kranų apkrovos ribotuvai: Šie įrenginiai su integruotu svorio jutikliu yra patikimi saugos ir kontrolės įrenginiai, skirti apsaugoti kėlimo įrangą nuo pavojingų perkrovų. Jie naudojami pramoniniuose kranuose, elektriniuose telferiuose ir kitose krovinių kėlimo sistemose.

• Radijo nuotolinio valdymo sistemos: Pramoninis RF nuotolinio valdymo kopijavimo įrenginys yra profesionalus įrankis, skirtas pramoninių radijo nuotolinio valdymo pultų kopijavimui, programavimui ir duomenų nuskaitymui. Belaidžiai kranų valdymo pultai, veikiantys 433 MHz arba 315 MHz dažniu, su įvairiu mygtukų skaičiumi ir veikimo nuotoliu (nuo 100 m iki 500 m), leidžia operatoriui valdyti įrangą iš saugios vietos, gerokai padidinant darbo efektyvumą ir saugumą. Aukštas atsparumas vandeniui (IP65, IP68) ir dulkėms, tvirtas korpusas ir stabilus ryšys užtikrina patikimą veikimą sudėtingomis pramoninėmis sąlygomis.

• Hidraulinių sistemų valdymo vairalazdės (Joystick): Šios vairalazdės su Bowden kabeliu ar kitomis technologijomis (pvz., Hall efekto) yra skirtos tiksliam hidraulinių vožtuvų valdymui įvairiai žemės ūkio, statybinei ir pramoninei technikai. Ergonomiškas dizainas ir aliuminio lydinio korpusas užtikrina patogumą ir ilgaamžiškumą.

• Pramoninės elektrinės vairalazdės: Daugiaašės pramoninės elektrinės vairalazdės, naudojančios bekontaktę Hall efekto technologiją, pasižymi itin dideliu tikslumu, ilgaamžiškumu ir atsparumu sudėtingoms darbo sąlygoms. Jos plačiai naudojamos žemės ūkio, statybos, miškų ūkio ir pramoninės automatikos valdymo sistemose.

• Nuotoliniu būdu valdomi varikliai: Pramoninis sankabos variklis užtikrina stabilų sankabos įjungimą/išjungimą, greitą reakciją ir saugų darbą pramoninėmis sąlygomis, naudojamas kranų ir kitų kėlimo įrangos nuotolinio valdymo sistemose.

Supratimas apie pneumatinių filtrų ir vožtuvų simbolius, standartus ir susijusius komponentus yra esminis siekiant užtikrinti efektyvų, patikimą ir saugų pramoninių sistemų veikimą. Nuo oro kokybės užtikrinimo iki tikslaus įrenginių valdymo, kiekvienas elementas atlieka svarbų vaidmenį.
