Selektyvusis Dažnių Filtras: Išsamus Paaiškinimas

Filtrai yra esminiai komponentai daugelyje elektroninių sistemų, leidžiantys kontroliuoti ir manipuliuoti signalais pagal jų dažnius. Tarp įvairių filtravimo technologijų, selektyvieji dažnių filtrai užima svarbią vietą, leidžiantys tiksliai atskirti ir apdoroti specifinius dažnius. Šis straipsnis pateikia išsamų paaiškinimą apie selektyviuosius dažnių filtrus, nagrinėdamas jų pagrindus, tipus, realizavimo būdus ir praktinius taikymus.

Skaitmeninių Filtrų Pagrindai

Skaitmeniniai filtrai yra signalų apdorojimo įrankiai, kurie veikia su diskrečiais skaitmeniniais signalais. Jų pagrindinės paskirtys yra:

  • Vieno signalo atskyrimas nuo kito: Filtrai gali būti suprojektuoti taip, kad praleistų norimus dažnius ir slopintų nepageidaujamus, taip atskiriant vieną signalą nuo kito.
  • Signalo atkūrimas: Tam tikrais atvejais filtrai gali būti naudojami atkurti prarastus arba iškraipytus signalo komponentus.

Skaitmeninių filtrų elgseną apibūdina keletas pagrindinių charakteristikų:

  • Atsakas į vienetinį impulsą: Tai yra filtro reakcija į trumpalaikį, idealų impulsą. Šis atsakymas suteikia visą informaciją apie filtro savybes.
  • Atsakas į žingsnio signalą: Filtro reakcija į staigų signalo lygio pasikeitimą. Tai padeda suprasti, kaip filtras reaguoja į staigius signalo pokyčius.
  • Atsakas dažnio srityje (dažninė charakteristika): Tai yra filtro elgesio vaizdavimas dažnių atžvilgiu. Ji parodo, kokius dažnius filtras praleidžia, o kuriuos slopina.

Tiesinio filtro reakcija į bet kurį iš šių signalų suteikia visą informaciją apie filtrą. Atsakas dažnio srityje gali būti gautas skaičiuojant atsaką į vienetinį impulsą. Atsakas į žingsnio signalą gali būti gautas integruojant atsaką į vienetinį impulsą.

Analoginiai vs. Skaitmeniniai Filtrai

Filtrai gali būti realizuojami tiek analoginiu, tiek skaitmeniniu būdu. Kiekvienas metodas turi savų privalumų ir trūkumų:

Analoginiai filtrai:

  • Privalumai:
    • Pigūs: Dažnai pigesni gamybos ir realizavimo atžvilgiu.
    • Platus dažnio ir amplitudės dinaminis diapazonas: Gali apdoroti plačius dažnių ir amplitudžių diapazonus be didelių iškraipymų.
  • Trūkumai:
    • Puslaidininkinių elementų parametrų išsibarstymas ir jų stabilumas kintant temperatūrai: Puslaidininkinių komponentų netolygumai ir jų parametrų kaita dėl temperatūros svyravimų ženkliai riboja projektuojamo filtro kokybę.
    • Įrenginiui senstant puslaidininkinių elementų parametrai kinta: Laikui bėgant komponentų savybės gali keistis, todėl filtro charakteristikos gali pablogėti.

Skaitmeniniai filtrai:

  • Privalumai:
    • Naudojant skaitmeninius signalų apdorojimo procesorius pasiekiamos ženkliai geresnės charakteristikos: Skaitmeniniai procesoriai leidžia pasiekti didesnį tikslumą ir stabilumą, nepriklausomai nuo temperatūros ar komponentų senėjimo. Galimybė gauti norimų charakteristikų filtrus dažnai lemia skaitmeninių filtrų pasirinkimą.
  • Trūkumai:
    • Mažesnis dažnio ir amplitudės dinaminis diapazonas: Gali turėti ribotesnį dinaminį diapazoną lyginant su analoginiais filtrais, ypač esant dideliems signalams.

Filtrų Realizavimo Būdai

Filtrai gali būti realizuoti dviem pagrindiniais būdais:

  1. Naudojant sąsūkos operaciją (Convolution):

    • Paprasčiausias būdas realizuoti filtrą - skaičiuoti įėjimo signalo sąsuką su filtro perdavimo funkcija.
    • Jei filtras realizuojamas skaičiuojant sąsuką, tai tokiu atveju filtro perdavimo funkcija vadinama filtro branduoliu.
    • Išėjimo signalas gaunamas dauginant įėjimo signalo reikšmes iš filtro branduolio reikšmių (svorio koeficientų) ir gautas sandaugas sumuojant.
    • Filtrai, realizuoti panaudojus sąsukos operaciją, vadinami Baigtinės Impulsinės Reakcijos filtrais (angl. FIR - Finite Impulse Response). Jų atsakymas į vienetinį impulsą yra baigtinio ilgio.

  2. Naudojant rekursiją (Recursion):

    • Einamoji išėjimo reikšmė gaunama panaudojus prieš tai buvusias išėjimo reikšmes.
    • Tokio tipo filtro realizacijai reikalingi rekursijos koeficientai.
    • Rekursinio filtro atsakymas į vienetinį impulsą yra begalinio ilgio gęstančios amplitudės sinusoidinis signalas. Todėl tokie filtrai vadinami Begalinės Impulsinės Reakcijos filtrais (angl. IIR - Infinite Impulse Response).

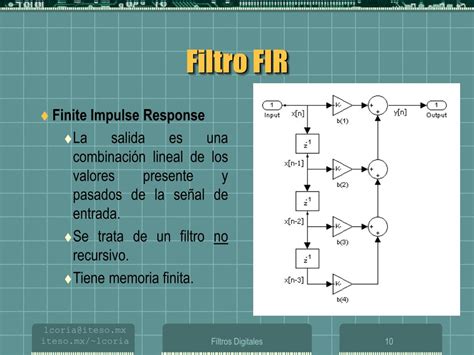

Skaitmeninio filtro FIR ir IIR realizavimo schema

Informacija Signale: Laiko ir Dažnio Sritis

Informacija signale gali būti koduojama dviem pagrindiniais būdais:

  • Laiko srityje: Informacija pasako, kada pasirodė įvykis ir kokia jo amplitudė. Kiekvienos laiko srityje esančios amplitudės reikšmės interpretavimas nepriklauso nuo šalia esančių reikšmių. Net viena laiko srities reikšmė gali suteikti informacijos apie atliktą stebėjimą.
  • Dažnio srityje: Informacija koduojama keičiant šiuos parametrus: dažnis, fazė, harmonikos amplitudė (vid. galia). Dažnio srityje koduojama informacija atskleidžia stebimo proceso periodiškumus. Turint dažnio srities informaciją, galima apibūdinti procesą generuojantį reiškinį. Pavyzdžiui, taurės stiklo vibravimo dažnis yra stiklo masės ir jo tamprumo funkcija. Norint gauti informaciją iš dažnio srities, nepakanka išmatuoti vienos matavimo reikšmės.

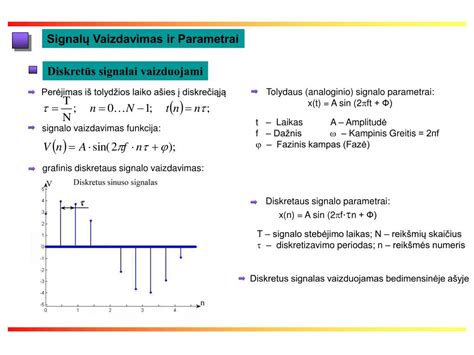

Signalo vaizdavimas laiko ir dažnio srityse

Filtrų Laiko Srities Charakteristikos

  • Atsakas į žingsnio signalą: Pasako, kaip, perėjus signalui per filtrą, pasikeis laiko srityje užkoduota informacija.
  • Atsakas į impulsą: Filtro reakcija į trumpalaikį signalą.
  • Laikinės charakteristikos svarba: Projektuojant triukšmo šalinimo iš EKG filtrą, ypač svarbi jo reakcija į žingsnio signalą (laikinės charakteristikos). Dažninės charakteristikos mažiau aktualios.
  • Perreguliavimas (Overshoot): Perreguliavimo amplitudė yra vienas pagrindinių veiksnių, iškraipančių informaciją laiko srityje. Stebint nežinomą procesą, gali kilti klausimas: ar tai proceso reikšmės, ar filtro charakteristikų pasekmė? Filtro reakcija į žingsnio signalą, impulsą ir filtro reakcija dažnio srityje neša tą pačią informaciją, tik skirtinga forma. Vertinant filtro laikines charakteristikas, žmogui lengviau interpretuoti reakciją į žingsnio signalą. Laiko srityje stengiamasi pasiekti maksimaliai greitą filtro reakciją į pokyčius įėjime.
  • Fazinė charakteristika:
    • Netiesinė fazinė ch_ka: Fazinė charakteristika, kurioje fazės poslinkis nėra tiesiškai proporcingas dažniui.
    • Tiesinė fazinė ch_ka: Jei reakcijos priekinis frontas simetriškas, tai filtras turi tiesinę fazinę charakteristiką. Tai reiškia, kad visos signalo harmonikos, pereidamos per filtrą, patiria tą patį fazės poslinkį, nepriklausomai nuo jų dažnio, tokiu būdu nešdamos signalą be fazinio iškraipymo.

Filtro reakcijos į žingsnio signalą pavyzdys su perreguliavimu ir be jo

Filtrų Dažnio Srities Charakteristikos

Pagrindinis filtro tikslas - nepakeičiant praleisti signalus patenkančius į tam tikrą dažnio juostą ir visiškai blokuoti signalus, priklausančius kitai dažnių juostai.

  • Perdavimo juosta (Passband): Tai dažnių juosta, į kurią patenkantys signalai yra praleidžiami.
  • Užtvaros juosta (Stopband): Tai dažnių juosta, į kurią patenkantys signalai neprileidžiami (slopinami).
  • Perėjimo juosta (Transition Band): Tai dažnių juosta, esanti tarp perdavimo ir užtvaros juostų. Jo plotis parodo filtro "statumą" arba selektyvumą.
  • Ribinis dažnis (Cutoff Frequency): Tai dažnio reikšmė, atskirianti perdavimo juostą nuo užtvaros juostos.
  • Stati dažninė chka: Tai dažninė chka, turinti siaurą perėjimo juostą, reiškianti aukštą selektyvumą.
  • Lėkšta dažninė chka: Dažninė chka su plačia perėjimo juosta, reiškianti žemesnį selektyvumą.
  • Dažninės charakteristikos vaizdavimas:
    • Tiesinis mastelis: Vizualiai patogiau vertinti filtro perdavimo ir perėjimo juostas.
    • Logaritminis mastelis: Vizualiai patogiau vertinti filtro slopinimo juostą. Čia reikšmės matuojamos decibelais (dB).

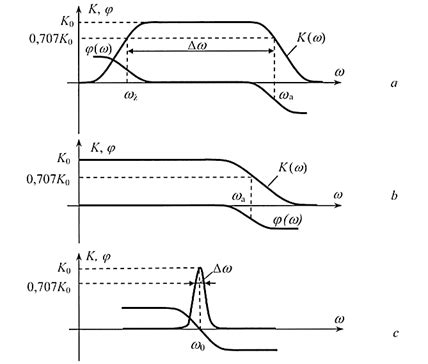

Filtro dažninės charakteristikos tipai: stati ir lėkšta

Logaritminis Mastelis ir Decibelai

Logaritminis mastelis naudojamas vaizduoti didelius dydžių skirtumus. Dažnių charakteristikose jis dažnai naudojamas matuoti signalų santykį decibelais (dB).

  • Belas (B): Vienetas, naudojamas nusakyti, kiek kartų vieno signalo galia skiriasi nuo kito signalo galios. 1 Belas = 10 kartų galios skirtumas.
  • Decibelas (dB): 1/10 Belo dalis. 20 dB atitinka 10 kartų amplitudžių skirtumą (arba 100 kartų galios skirtumą).
    • -20dB = 10⁻² = 0.01 (amplitudės santykis)
    • -10dB = 10⁻¹ = 0.1 (amplitudės santykis)
    • 10dB = 10¹ = 10 (amplitudės santykis)
    • 20dB = 10² = 100 (amplitudės santykis)

Dviejų signalų amplitudžių santykis decibelais randamas pagal formulę: $20 \log{10} (A1 / A_2)$. Pavyzdžiui, stiprintuvo stiprinimo koeficientas lygus 20dB reiškia, kad išėjimo signalo amplitudė 10 kartų didesnė nei įėjimo.

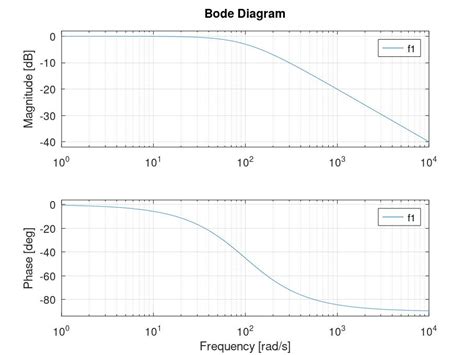

Bode diagrama, vaizduojanti dažninę charakteristiką logaritminiame mastelyje

Konkretūs Filtravimo Tipai

Filtrai klasifikuojami pagal tai, kokius dažnius jie praleidžia ar blokuoja:

  • Žemų Dažnių Filtras (Low-Pass Filter, LPF): Praleidžia žemus dažnius iki tam tikro ribinio dažnio ir slopina aukštesnius.
    • Naudojimas: Triukšmo pašalinimui, signalo lyginimui, žemų dažnių garsiakalbių signalo paruošimui.
    • Savybės: Sumažina aukšto dažnio triukšmą, išlaiko žemų dažnių komponentus, todėl garsas tampa lygesnis ir švelnesnis. Gali būti naudojamas norint sukurti "tolimesnio" garso efektą.
  • Aukšto Dažnio Filtras (High-Pass Filter, HPF): Praleidžia aukštus dažnius nuo tam tikro ribinio dažnio ir slopina žemesnius.
    • Naudojimas: Aukšto dažnio triukšmo pašalinimui, signalo "aštrumo" didinimui.
    • Savybės: Veikia priešingai nei LPF. Gali būti naudojamas pašalinti žemų dažnių "bumą" arba suteikti garsui daugiau "oro".
  • Juostinis Filtras (Band-Pass Filter, BPF): Praleidžia signalus tam tikroje dažnių juostoje tarp dviejų ribinių dažnių ir slopina tiek žemesnius, tiek aukštesnius dažnius.
    • Naudojimas: Specifinių dažnių signalų išskyrimui, pavyzdžiui, radijo imtuvuose, ryšio sistemose.
    • Savybės: Gali būti vertinamas kaip LPF ir HPF derinys. Naudingas kuriant garsą ir elektroninę muziką, leidžiant specifinius dažnių diapazonus.
  • Užtveriantysis Filtras (Band-Stop Filter / Notch Filter): Slopina signalus tam tikroje dažnių juostoje ir praleidžia visus kitus dažnius.
    • Naudojimas: Pašalinti specifinius triukšmo dažnius, pvz., 50/60 Hz tinklo trukdžius.
    • Savybės: Veikia priešingai nei BPF.

Žemų, aukštų, juostinių ir užtveriančiųjų filtrų dažninės charakteristikos

Aukšto Dažnio, Juostinis ir Užtveriantysis Filtrai

Šių filtrų projektavimas dažnai prasideda nuo žemo dažnio filtro projektavimo. Keičiant žemo dažnio filtro charakteristikas, gaunami kiti filtrai:

  • Aukšto Dažnio Filtras:

    • Invertavimo būdas: Kiekvienos originalaus žemo dažnio filtro branduolio reikšmės ženklas keičiamas priešingu. Invertuoto branduolio centrinė reikšmė lygi 1 - originalaus branduolio centrinė reikšmė.
    • Apgręžimo būdas: Kas antros originalaus branduolio reikšmės ženklas keičiamas priešingu. Tai atitinka originalaus branduolio reikšmių daugybai iš $\sin()$ funkcijos, turinčios dažnį 0.5. Šis veiksmas yra postūmio operacija dažnio srityje.
    • Laiko srityje: Signalas gali būti filtruojamas žemo dažnio filtru, po to išėjimo signalas atimamas iš įėjimo signalo. Analogiškas rezultatas gaunamas atimant žemo dažnio filtro branduolio reikšmes $h[n]$ iš filtro branduolio, aprašomo vienetinio impulso funkcija $\delta[n]$. Originalus branduolys turi būti simetriškas centrinės reikšmės atžvilgiu.

  • Juostinis Filtras: Gaunamas dauginant žemo ir aukšto dažnio filtrų branduolius. Analogiškas rezultatas gaunamas skaičiuojant žemo ir aukšto dažnio filtrų branduolių sąsūką.

  • Užtveriantysis filtras: Galima realizuoti sudėtingesnėmis schemomis, dažnai derinant žemo ir aukšto dažnio filtrų principus.

Žemo dažnio filtro konvertavimas į aukšto dažnio filtrą

Filtravimo Grandinės ir Komponentai

Filtrai gali būti realizuojami naudojant įvairius komponentus:

  • Pasyvieji filtrai: Sudaryti tik iš pasyvių elementų, tokių kaip rezistoriai (R), kondensatoriai (C) ir induktoriai (L). Jie nereikalauja išorinio maitinimo ir negeneruoja energijos, tik ją apdoroja.
    • RC filtrai: Naudoja rezistorius ir kondensatorius. Paprasti pirmosios eilės RC filtrai gali būti sukonstruoti sujungus vieną rezistorių ir vieną kondensatorių. Ribinis dažnis apskaičiuojamas pagal formulę $f_c = 1/(2\pi RC)$.
    • LC filtrai: Naudoja induktorius ir kondensatorius. Dažniausiai naudojami aukštesniems dažniams.
    • RL filtrai: Naudoja rezistorius ir induktorius.
  • Aktyvieji filtrai: Naudoja aktyvius komponentus, tokius kaip operaciniai stiprintuvai (op-amp), kartu su pasyviais elementais. Jie gali stiprinti signalą ir pasižymi statesnėmis charakteristikomis bei geresniu valdymu.

Filtro grandinių elementų įtaka:

  • Rezistorius (R): Ribojamas srovės tekėjimą.
  • Kondensatorius (C): Kaupia elektrinį krūvį, jo impedansas priklauso nuo dažnio.
  • Induktoriumi (L): Kaupia energiją magnetiniame lauke, jo impedansas taip pat priklauso nuo dažnio.

Filtro grandinės konstrukcijos:

  • Paprasti RC/RL filtrai: Naudojami kaip žemo ar aukšto dažnio filtrai.
  • LC filtrai: Dažnai naudojami juostiniams ir užtveriantiesiems filtrų realizavimui.
  • Sąsūkos operacija: Naudojama FIR filtrų realizavimui.
  • Rekursija: Naudojama IIR filtrų realizavimui.

Dažnių Konversijos ir Filtravimo Technikos

  • Žemo dažnio filtras, kaip pagrindas: Aukšto, juostinio ir užtveriančiojo filtrų projektavimas dažnai prasideda nuo žemo dažnio filtro projektavimo.

Filtravimo Taikymo Sritys

Filtravimo technologijos yra plačiai naudojamos įvairiose srityse:

  • Audio apdorojimas: Garso signalų valdymas, triukšmo slopinimas, specifinių dažnių išskyrimas muzikos gamyboje, maišymo pultuose, DAW sistemose.
    • Žemų dažnių filtrai: Naudojami pašalinti aukšto dažnio triukšmą, paryškinti žemų dažnių skambesį, sukurti erdvės pojūtį.
    • Aukšto dažnio filtrai: Naudojami pašalinti žemų dažnių "bumą", suteikti garsui daugiau aiškumo.
    • Juostiniai filtrai: Naudojami išskirti specifinius instrumentų dažnius, formuoti garsą.
  • Telekomunikacijos: Signalo atskyrimas, nešančiųjų dažnių išskyrimas, triukšmo slopinimas.
  • Medicininė įranga: EKG signalų filtravimas, triukšmo pašalinimas.
  • Matavimo prietaisai: Signalo apdorojimas ir analizė.
  • Radijo ir televizijos technika: Signalo priėmimas ir apdorojimas.

Filtravimo Algoritmai ir Parametrai

  • Butterwortho filtras: Žinomas dėl plokščios dažninės charakteristikos praleidžiamojoje juostoje. Naudojamas, kai svarbus signalo skaidrumas.
  • Čebyševo filtras: Pasiekia statesnį nuokrypį nei Butterwortho filtras, tačiau gali turėti pulsacijų praleidžiamojoje juostoje.
  • Linkwitz-Riley filtras: Dažnai naudojamas garsiakalbių sistemose, užtikrinant sklandų aukštų ir žemų dažnių garsiakalbių susiliejimą.
  • Elipsinis (Cauerio) filtras: Pasiekia itin statų nuokrypį, tačiau bangavimas gali pasireikšti praleidžiamojoje ir užtvaros juostose.
  • Filtro nuolydis (Slope): Apibrėžia, kaip greitai filtras slopina nepageidaujamus dažnius. Kuo statesnis nuolydis, tuo didesnis slopinimas.
  • Rezonansas (Q koeficientas): Sustiprina garsus aplink ribinį tašką, nurodo dažnių juostos plotį, kurį veikia rezonansas.
  • Aliasingas: Artefaktai, atsirandantys netinkamai apdorojant aukšto dažnio garsus. Spręstinas naudojant Nyquisto teoremą.

Filtrai, nepriklausomai nuo jų tipo ar realizavimo būdo, yra nepakeičiami įrankiai šiuolaikinėje signalų apdorojimo technologijoje. Jų gebėjimas tiksliai kontroliuoti dažnių komponentus leidžia pasiekti aukštą signalo kokybę, pašalinti nepageidaujamus trukdžius ir atlikti sudėtingas signalų transformacijas.
