Spektrinė analizė ir Filtravimas: Nuo Šviesos Bangų Iki Sudėtingų Signalų
Šviesos bangos, nešamos energijos, gimsta atomų viduje, kai elektronai keičia savo judėjimo būsenas. Įvairių medžiagų atomų elektronai, dėl skirtingų vidinių struktūrų ir energijos lygmenų, spinduliuoja arba sugeria šviesos bangas su specifiniais bangos ilgiais. Šis reiškinys yra ne tik fundamentali gamtos ypatybė, bet ir itin svarbus tiek teorinėje fizikoje, tiek praktiniuose mokslo ir technologijų taikymuose. Būtent skirtingų medžiagų liuminescencijos (spinduliavimo) ir absorbcijos (sugėrimo) tyrimas sudaro spektroskopijos, specializuotos mokslo srities, pagrindą. Spektroskopija leidžia mums pažvelgti į medžiagų vidinę struktūrą ir nustatyti jų cheminę sudėtį, tarsi atpažindama kiekvieną elementą pagal jo unikalų „pirštų atspaudą“ - spektrą.
Emisijos Spektras: Šviesa, Gimstanti Iš Medžiagos

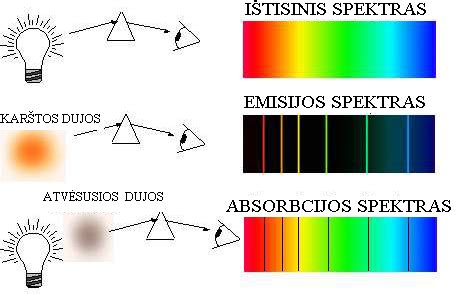

Spektras, tiesiogiai pagamintas iš objekto išspinduliuojamos šviesos, vadinamas emisijos spektru. Jis gali būti dviejų pagrindinių tipų: nuolatinis (arba ištisinis) ir diskretinis (arba atvirasis, linijinis).
Nuolatinis spektras apima visą regimosios šviesos spalvų gamą, nuo raudonos iki violetinės, be jokių pertraukų. Tokį spektrą išskiria karštos kietosios, skystosios medžiagos arba aukšto slėgio dujos. Pavyzdžiui, kaitinamosios lemputės gija ar įkaitinto plieno šviesa sudaro nuolatinį spektrą. Tai reiškia, kad šaltinis spinduliuoja šviesą visais bangos ilgiais tam tikrame diapazone.
Kita vertus, atvirasis spektras (dar vadinamas linijiniu spektru) yra sudarytas tik iš atskirų, ryškių spalvotų linijų. Šios linijos, vadinamos spektrinėmis linijomis, kiekviena atitinka specifinį šviesos bangos ilgį, kurį spinduliuoja medžiaga. Atvirasis linijinis spektras būdingas riboto slėgio dujoms arba metalų garams. Kai dujos yra atominėje būsenoje (pvz., specialiuose spektriniuose vamzdeliuose, pripildytuose mažo slėgio dujų ir prijungtuose prie aukštos įtampos šaltinio), jos spinduliuoja šviesą, kuri per prizmę ar difrakcinę gardelę išsiskiria į atskiras linijas.
Kiekvienas cheminis elementas turi unikalų atvirąjį linijinį spektrą. Tai reiškia, kad kiekvienas atomas gali spinduliuoti tik tam tikrus, jam būdingus šviesos bangos ilgius. Šios specifinės spektrinės linijos yra vadinamos būdingomis atomo spektrinėmis linijomis. Būtent šios būdingos linijos leidžia mums identifikuoti medžiagą ir tyrinėti atomų vidinę struktūrą. Jei norime stebėti kietos ar skystos medžiagos spektrą, ją galima įkaitinti Bunseno degiklio liepsnoje ar elektrinėje lankoje, kad ji pradėtų švytėti.
Absorbcijos Spektras: Šviesa, Sugeriama Medžiagos
Kai aukštos temperatūros baltos šviesos šaltinis (kuris spinduliuoja visus šviesos bangos ilgius) spinduliuoja per medžiagą, pastaroji gali sugerti tam tikrus šviesos bangos ilgius. Šis procesas sukuria absorbcijos spektrą. Tai yra nuolatinis spektras su tam tikromis tamsiomis linijomis, kurios atsiranda tose vietose, kur medžiaga sugėrė šviesą.
Pavyzdžiui, jei per alkoholio lempos liepsną, kurioje yra nedidelis kiekis natrio druskos (ir kuri dėl aukštos temperatūros gamina natrio garus), praleisime baltą šviesą ir stebėsime spektrą, pastebėsime, kad nuolatinio fono spektre atsiranda tamsios linijos. Tai yra natrio atomų absorbcijos spektras. Svarbu pažymėti, kad kiekviena tamsi linija absorbcijos spektre atitinka būtent tą šviesią liniją, kurią tas pats atomas spinduliuotų emisijos spektre. Tai patvirtina, kad šaltų dujų atomai sugeria būtent tą šviesą, kurią tie patys atomai išskiria aukštoje temperatūroje. Taigi, tamsios linijos absorbcijos spektre taip pat yra būdingos atomų spektrinės linijos, tačiau jų gali būti mažiau nei emisijos spektre.
Spektrinė Analizė: Medžiagų Identifikavimo ir Tyrimo Įrankis
Spektrinė analizė yra fizinis metodas, pagrįstas tuo, kad kiekvienas cheminis elementas turi unikalias, būdingas spektrines linijas. Analizuojant medžiagos spektrą (tiek emisijos, tiek absorbcijos), galima nustatyti jos cheminę sudėtį. Šis metodas yra itin jautrus ir greitas - netgi 10⁻¹⁰ gramo medžiagos gali būti aptikta pagal jos būdingas spektrines linijas.
Spektrinė analizė plačiai taikoma įvairiose mokslo ir technologijos srityse:
- Medžiagų grynumo tikrinimas: Pavyzdžiui, puslaidininkių medžiagų silicio ir germanio grynumui užtikrinti.
- Naujų elementų atradimas: Istoriškai spektrinė analizė padėjo atrasti daugybę naujų elementų. Pavyzdžiui, rubidis ir cezis buvo aptikti pastebėjus anksčiau nežinomas spektrines linijas.
- Astrofizika: Dangaus kūnų cheminės sudėties tyrimas. Devyniolikto amžiaus pradžioje, tiriant Saulės spektrą, buvo pastebėta daug tamsių linijų nuolatiniame spektre. Vėliau suprasta, kad tai yra Saulės atmosferos absorbcijos spektras, atsirandantis Saulės šviesai pereinant per žemesnės temperatūros dujas. Analizuojant šias linijas ir lyginant jas su žinomų elementų atomų spektrais, mokslininkai nustatė, kad Saulės atmosferoje yra vandenilio, helio, azoto, anglies, deguonies, geležies, magnio, silicio, kalcio, natrio ir daugelio kitų elementų.
- Geologija: Brangiųjų, retų ar radioaktyviųjų metalų kiekiui rūdose nustatyti.
Spektrinės analizės principas yra paprastas: įdėjus medžiagą į spektrinį prietaisą ir sukėlus jos spinduliavimą, lyginami gauti spektriniai linijos su žinomų elementų linijomis. Jei linijos sutampa, galima teigti, kad tiriamoje medžiagoje yra atitinkamas elementas. Be kokybinės sudėties nustatymo, spektrinė analizė leidžia ir kiekybiškai nustatyti elementų kiekį, matuojant spektrinių linijų intensyvumą.
Techninė analizė: kaip paprastai skaityti grafikus
Filtravimas ir Signalo Apdorojimas: Spektrinė Analizė Praktikoje
Spektrinė analizė nėra ribojama tik šviesos bangomis. Ji yra fundamentalus metodas analizuojant bet kokius sudėtingus signalus, įskaitant vibracijos, garso ar elektroninius signalus. Procesas apima laiko srityje esančio signalo (pvz., vibracijos jutiklio duomenys) suskaidymą į jo sudėtinius dažnius. Rezultatas yra spektras - grafikas, rodantis signalo amplitudę kiekviename dažnyje.
Šiuolaikinę spektrinę analizę dažnai įgalina efektyvūs algoritmai, tokie kaip Greitoji Furjė transformacija (FFT). FFT yra matematinė procedūra, leidžianti greitai ir tiksliai konvertuoti signalą iš laiko domenų į dažnių domeną. Šis metodas yra itin efektyvus, nes daugelis mechaninių ir elektrinių problemų sukelia vibracijas su nuspėjamais, būdingais dažniais.
Praktiškai spektrinė analizė apima kelis svarbius parametrus:
- Fmax (maksimalus dažnis): Didžiausias dažnis, kuris bus analizuojamas spektre.
- Rezoliucija (linijų skaičius): Nurodo spektro detalumo lygį. Didesnis linijų skaičius leidžia atskirti du labai arti esančius dažnių pikus, užtikrinant geresnę dažnių skiriamąją gebą.
- Vidurkinimas: Siekiant gauti švarų ir stabilų spektrą, analizatorius dažnai atlieka kelis duomenų „momentinius“ matavimus ir juos vidurkina.
Spektrinė analizė yra esminė technologija įvairiose srityse, nuo mašinų diagnostikos (vibracijos analizė leidžia aptikti net ir menkiausius gedimus besisukančiose detalėse) iki telekomunikacijų (signalo apdorojimas ir filtravimas) ir medicinos (vaizdavimo technologijos).
Filtrai: Formuojantys Spektrą
Filtrai yra prietaisai ar algoritmai, kurie selektyviai praleidžia arba blokuoja tam tikrus signalo dažnius. Jie yra neatsiejama spektrinės analizės ir signalo apdorojimo dalis. Filtravimo procesas leidžia mums:
- Pašalinti nepageidaujamą triukšmą: Filtrai gali pašalinti aukšto dažnio triukšmą, kuris gali trukdyti analizuoti naudingą signalą.
- Išskirti specifinius dažnius: Kai kuriose programose reikia analizuoti tik tam tikrą dažnių diapazoną. Pavyzdžiui, garso sistemoje ekvalaizeris veikia kaip rinkinys filtrų, leidžiančių reguliuoti skirtingų dažnių garsų lygį.
- Formuoti signalo spektrą: Filtrai gali būti naudojami signalui pakeisti, kad jis atitiktų tam tikrus reikalavimus.
Filtrai gali būti įvairių tipų, priklausomai nuo jų veikimo principo:
- Žemų dažnių filtrai (Low-pass filters): Praleidžia žemus dažnius ir slopina aukštus.
- Aukštų dažnių filtrai (High-pass filters): Praleidžia aukštus dažnius ir slopina žemus.
- Juostiniai filtrai (Band-pass filters): Praleidžia tam tikrą dažnių diapazoną ir slopina dažnius už jo ribų.
- Juostiniai slopintuvai (Band-stop filters): Slopina tam tikrą dažnių diapazoną ir praleidžia dažnius už jo ribų.
Filtravimo principai taikomi tiek analoginėse, tiek skaitmeninėse sistemose, leidžiant manipuliuoti signalais įvairiausiais būdais.
Spektroskopijos Klasifikacija ir Plėtra
Spektroskopijos klasifikacija gali būti atliekama pagal kelis kriterijus:

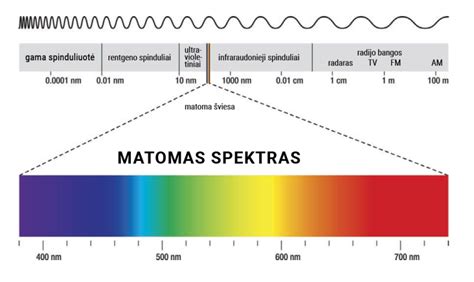

- Pagal bangos ilgio sritį: Spektras skirstomas į infraraudonųjų spindulių spektrą, regimąjį spektrą ir ultravioletinį spektrą. Žmogaus akis mato bangos ilgius nuo maždaug 7700 iki 3900 Ångströmų (raudonos iki violetinės). Už raudonos ribos yra ilgesnio bangos ilgio infraraudonieji spinduliai, o už violetinės - trumpesnio bangos ilgio ultravioletiniai spinduliai, kurių neįmanoma aptikti plika akimi, bet jie gali būti užregistruoti prietaisais.
- Pagal gamybos pobūdį: Skiriamas atominis spektras (iš atomų) ir molekulinis spektras (iš molekulių).
- Pagal sąveikos su šviesa pobūdį: Išskiriamas emisijos spektras, absorbcijos spektras ir sklaidos spektras.
- Pagal spektrinių linijų formą: Skiriamas linijinis spektras (susidedantis iš siaurų linijų), juostinis spektras (sudarytas iš spalvų juostų, būdingas molekulėms) ir nuolatinis spektras (apimantis visą bangos ilgių diapazoną).
Kiekvienas atomas ar molekulė turi savo unikalų spektrą, kuris atspindi jo vidinę struktūrą ir energijos lygmenis. Šios savybės yra glaudžiai susijusios su atomų ir molekulių vidine struktūra, todėl spektroskopija yra svarbus pagrindas tiriant šias struktūras. Lyginant spektrus, galima ne tik kokybiškai nustatyti medžiagos sudėtį, bet ir kiekybiškai nustatyti elementų kiekį.
Spektroskopijos taikymo principas ir eksperimentiniai spektrinės analizės metodai leidžia identifikuoti kiekvieną elementą pagal jo unikalias spektrines linijas. Lyginant tiriamose medžiagose esančių elementų spektrines linijas su žinomų elementų sukurtomis linijomis, galima nustatyti, iš kokių elementų sudaryta tiriamoji medžiaga. Šis metodas yra itin jautrus ir tikslus, todėl jis yra nepakeičiamas įrankis moksliniuose tyrimuose ir pramoninėje gamyboje.
