Vandens paruošimo mazgo temperatūrinis daviklis: Esminiai aspektai ir pasirinkimo kriterijai

Automatizuoti šilumos punktai (AŠP) yra modernus ir ekonomiškas sprendimas centralizuotai tiekiamos šilumos energijos reguliavimui įvairios paskirties pastatuose - gyvenamuosiuose, visuomeniniuose ar gamybiniuose. Jie suteikia vartotojui galimybę efektyviai valdyti šiluminės energijos sunaudojimą pagal individualius poreikius, palaikant pageidaujamą komforto lygį patalpose. Vienas iš kritinių AŠP projektavimo etapų yra tinkamų įrenginių, jų funkcijų ir savybių parinkimas. Šiame straipsnyje gilinsimės į vieną svarbiausių komponentų - vandens paruošimo mazgo temperatūrinį daviklį, jo vaidmenį, techninius reikalavimus ir svarbą bendram sistemos efektyvumui.

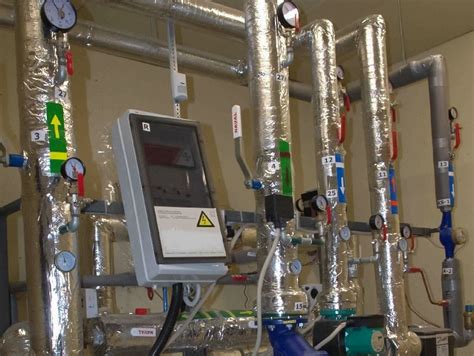

Schematinis automatizuoto šilumos punkto vaizdas

Temperatūrinio daviklio vaidmuo automatizuotame šilumos punkte

Temperatūrinis daviklis yra šilumos punkto valdymo sistemos akis ir ausys. Jis nuolat stebi aplinkos ar terpės temperatūrą ir perduoda šią informaciją elektroniniam valdikliui. Valdiklis, remdamasis gautais duomenimis ir užprogramuotais algoritmais, priima sprendimus dėl šildymo ar karšto vandens paruošimo proceso optimizavimo. Be tikslių temperatūros matavimų, AŠP negalėtų efektyviai veikti, atlikti savo funkcijų ir užtikrinti vartotojui komforto bei ekonomiškumo.

Valdiklio ir daviklių sąveika: Funkcionalumo ir efektyvumo užtikrinimas

Šiuolaikiniai elektroniniai valdikliai siūlo daugybę galimybių, kurios tiesiogiai priklauso nuo juos aptarnaujančių temperatūrinių daviklių tikslumo ir funkcionalumo. Tarp svarbiausių reikalavimų valdikliui, susijusių su temperatūriniais davikliais, yra:

  • Šildymo kreivės nustatymas: Valdiklis turi turėti galimybę nustatyti daugiau nei keturis lūžio taškus šildymo kreivėje. Tai leidžia itin tiksliai suderinti šildymo sistemos darbą su lauko temperatūra ir pastato šilumos poreikiu, išvengiant per didelio ar per mažo šildymo.
  • Temperatūros ribojimas: Būtina galimybė apriboti mažiausią ir didžiausią tiekiamos vandens (šilumnešio) į šildymo sistemą temperatūrą. Tai apsaugo sistemą nuo perkaitimo ar per didelio atvėsimo, užtikrinant saugų ir stabilų jos veikimą.
  • Temperatūros periodų nustatymas: Elektroniniame valdiklyje turi būti galimybė individualiai kiekvienai savaitės dienai nustatyti komfortinės (pvz., dienos) ir sumažintos (pvz., nakties) temperatūros periodus. Tai leidžia vartotojui pasirinkti taupymo periodus paros metu, optimizuojant energijos sąnaudas.
  • Šildymo optimizavimas pagal lauko oro temperatūrą: Valdiklis turėtų turėti galimybę optimizuoti šildymą pagal lauko oro temperatūrą. Jei lauke šalta, sistema turėtų pradėti pastato šildymą anksčiau, kad norimu metu šilumos vartojama tiek, kiek reikia pagal pageidaujamą komforto periodą. Tai padeda išvengti per ilgų įšildymo periodų ir užtikrina pastovų komforto lygį.
  • Nukrypimų signalizavimas: Valdiklis turi turėti galimybę signalizuoti ir pranešti apie nukrypimus nuo reguliuojamų dydžių. Tai leidžia greitai reaguoti į galimus gedimus ar sistemos veikimo sutrikimus.
  • Grąžinamos temperatūros reguliavimas: Grąžinamos temperatūros reguliavimas pagal tiekiamos temperatūros priklausomybę šildymui bei fiksuotas karšto vandens ruošimui yra svarbus parametras.
  • Temperatūrų registravimas: Elektroninis reguliatorius turi turėti galimybę registruoti pateiktų ir paskaičiuotų temperatūrų vertes iki keturių parų. Tai ypač svarbu sprendžiant ginčus apie teisingą ar neteisingą sistemos veikimą, teikiant objektyvius duomenis.

Temperatūros jutiklių technologijos supratimas: RTD, termoelementai ir termistoriai

Temperatūrinių daviklių techniniai reikalavimai ir tipai

Temperatūrinių daviklių pasirinkimas yra itin svarbus dėl jų tiesioginės įtakos sistemos tikslumui ir patikimumui. Skirtingoms reikmėms keliami skirtingi reikalavimai:

  • Tiesinės varžos ir temperatūros priklausomybės temperatūros jutiklis: Dažnai naudojami Pt1000 Omų davikliai, kurių gradacija yra 3,9 Omo/K prie 0 °C. Šie davikliai pasižymi gera tikslumu ir stabilumu.
  • Vožtuvo ir pavaros atsparumas temperatūrai: Vožtuvo (dvieigio / trieigio) ir pavaros derinys turi atlaikyti terpės temperatūrą iki 150 °C. Tai užtikrina įrangos ilgaamžiškumą ir patikimą veikimą net aukštos temperatūros sąlygomis.
  • Vožtuvo konstrukcija: Slėgiu subalansuotas dvieigis vožtuvas laikomas geriausiu pasirinkimu. Uždaromas slėgio perkrytis turi būti ne mažesnis kaip 10 bar. Tai svarbu, nes esant mažam energijos poreikiui, slėgio perkrytis gali įveikti silpnesnes pavaras ir pradaryti vožtuvus.
  • Karšto vandens ruošimo vožtuvų reguliavimo charakteristika: Karšto vandens buitinėms reikmėms temperatūros valdymo vožtuvų reguliavimo charakteristika turėtų būti tiesinė su lūžio tašku (skaidyta). Tokia charakteristika puikiai dera su greitaeigio lituoto plokštelinio šilumokaičio valdymo charakteristika.
  • Kavitacijos faktorius ir reguliavimo geba: Kavitacijos faktorius Z turėtų būti ne mažesnis kaip 0,5. Reguliavimo geba vožtuvui taip pat turėtų būti 0,5 ir daugiau, kad būtų įmanoma tiksliai suvaldyti temperatūrą pagal kintantį šilumos poreikį.
  • Pavarų greitis: Karšto vandens ruošimui naudojamos greitos pavaros, kurių vožtuvo ir pavaros pilno atsidarymo laikas yra iki maždaug 40 sekundžių. Šildymui naudojamos lėtesnės vožtuvo pavaros. Mažiems objektams (iki ~100 kW) karšto vandens ruošimui galima naudoti termostatinius vožtuvus (AVTB tipo). Dauguma rinkoje siūlomų vožtuvų gali atlaikyti 130 °C, tačiau tai ne visada apima ir ant jų sumontuotą pavarą. Vandens tekėjimo greitis vožtuvu neturi viršyti 3 m/s.
  • Membranos apsaugos vožtuvas: Reguliavimo pavarose turi būti įrengtas membranos apsaugos vožtuvas.
  • Slėgio perkryčio reguliatoriai: Šie reguliatoriai subalansuoja pastatus tarpusavyje, užtikrinant, kad kiekvienas pastatas gautų reikiamą energijos kiekį ir leidžiant šilumos tiekėjui sumažinti šilumnešio transportavimo sąnaudas. Neteisingai parinkti ar nepataisyti slėgio reguliatoriai gali sukelti problemas. Svarbu, kad jie turėtų nustatymo rankeną su slėgio nustatymo verčių gradacija ir plombavimo vietą.
  • Sandarinimas ir temperatūrinis atsparumas: Stiebo sandarinimui turi būti naudojama grafitu armuoto teflono įkamša, o ne guminiai sandarinimo žiedai, nes ji turi atlaikyti temperatūrą iki 120 °C.
  • Filtrai: Šildymo sistemoje rekomenduojama naudoti filtrus su magnetais arba su galimybe įstatyti įdėklą su magnetu.

Įvairių tipų temperatūros daviklių pavyzdžiai

Įvairių tipų temperatūros daviklių charakteristikos

Rinkoje egzistuoja plati įvairių temperatūros daviklių gamų, skirta skirtingiems poreikiams ir pramonės šakoms:

  • Termoporos: Matavimo diapazonas gali būti nuo -40 iki +180 °C, tipai: J / K / N / T / E. Tikslumas, kabelio ilgis bei izoliacija gali būti parenkami užsakant.
  • NTC davikliai: Matavimo diapazonas -30…+105 °C, sensorius NTC; Rnom = 10 kΩ prie +25 °C; statumas β = 3977. Tikslumas gali būti padidintas iki ± 0.2 % diapazone 0…+75 °C. Matavimo dalies korpusas dažniausiai plastikas PVC, kabelis dviejų laidų PVC izoliacija. Apsaugos klasė IP54.
  • RTD (Resistance Temperature Detector) davikliai: Tokie kaip Pt100, Pt1000, Ni100, Ni1000. Gali turėti skirtingus išėjimus: 4…20 mA, 4…20 mA +HART, 0…10 V, RS-485 arba IO-LINK. Matavimo diapazonas dažniausiai nuo -40 iki 80 °C. Gali būti atitolinti, su "T" tipo rankena ir kabelio prijungimo galva.
  • Jutikliai su sąvarža (TJ-1V): Patogūs montavimui ant vamzdžių, skirti ŠVOK sistemoms. Matavimo diapazonas -30…+105 °C, sensorius gali būti PT100, PT1000, PTC, NTC, Ni1000, termopora K. Matavimo dalies korpusas dažniausiai žalvaris.
  • Higiieniniai davikliai (TJ-H): Su higieniniu-maistiniu proceso prijungimu ir M12x1 4 kontaktų jungtimi. Sensoriaus tipas: RTD (Pt100, Pt1000), TC (K, J).
  • Varžiniai davikliai su GDM, GDS jungtimis: Su sriegine proceso jungtimi, skirti matuoti temperatūrą vamzdžiuose, cisternose ir kanaluose. Matavimo diapazonas nuo -50 iki +400 °C.
  • Skaitmeniniai termometrai (DT-1): Skirti skysčių, dujų ir kietų kūnų temperatūros matavimui diapazone nuo -50°C iki 200 °C. Naudoja Pt1000 tipo sensorių, pasižymi mažu inertiškumu ir greitais matavimais. Matavimų rezultatai rodomi LCD ekrane.

Svarbūs aspektai, kurių reikėtų vengti

Projektuojant ir eksploatuojant AŠP, svarbu atkreipti dėmesį į tam tikrus aspektus, kurių reikėtų vengti, siekiant užtikrinti sistemos ilgalaikį ir efektyvų veikimą:

  • Rankinis režimas ir nesuderinta įranga: Net ir gerai parinkta, suprojektuota bei sumontuota šildymo įranga bus mažai naudinga, jei bus perjungta į rankinį režimą, prastai suderinta arba visai nesuderinta.
  • Nenaudoti grąžinamos temperatūros ribojimo jutiklių: Tai gali apriboti sistemos efektyvumą.
  • Nenaudoti vožtuvo ir siurblio mankštinimo nešildymo (šiltuoju) sezono metu: Tokia praktika gali lemti įrangos greitesnį gedimą.
  • Nedaryti išvadų ir korekcijų be duomenų: Svarbu remtis objektyviais matavimų duomenimis, o ne prielaidomis.
  • Negauti prietaiso suderinimo akto: Tai patvirtina, kad įranga buvo tinkamai sumontuota ir suderinta.
  • Palikti gamyklinius nustatymus: Valdiklis gali būti paliktas su gamykliniais nustatymais, kurie neatitinka objekto poreikių, todėl būtinas individualus pritaikymas.
  • Netinkamai parinkti slėgio reguliatoriai: Per didelis ar per mažas reguliatorius gali sukelti problemas.
  • Neuždaryti prietaiso slėgio vertės nustatymo: Tai gali sukelti netyčinius pakeitimus.
  • Naudoti reguliatorių su labai plačiomis reguliavimo ribomis: Tai mažina tikslumą.

Ilginant įrangos tarnavimo laiką ir didinant efektyvumą

Tinkamai parinkti ir suderinti temperatūriniai davikliai bei kiti AŠP komponentai tiesiogiai prisideda prie:

  • Tiksliau valdomos temperatūros: Tai užtikrina komfortą ir energijos taupymą.
  • Mažesnio kalkėjimo karšto vandens šilumokaičiuose: Tikslesnis temperatūros valdymas padeda išvengti perkaitimo, kuris skatina kalkių susidarymą.
  • Temperatūros pakėlimo profilaktikos karšto vandens vamzdynui: Tai apsaugo sistemą nuo nepageidaujamų temperatūros svyravimų.
  • Ilgesnio įrangos tarnavimo laiko: Tinkama eksploatacija ir priežiūra, paremta tiksliais daviklių duomenimis, prailgina įrangos eksploatacijos trukmę.
  • Sumažintų energijos sąnaudų: Optimizuotas šildymo ir karšto vandens paruošimo procesas tiesiogiai atsispindi mažesnėse sąskaitose už energiją.

Apibendrinant, vandens paruošimo mazgo temperatūrinis daviklis yra neatsiejama automatizuotos šilumos punkto dalis. Jo tikslumas, patikimumas ir tinkamas integravimas į bendrą valdymo sistemą yra esminiai veiksniai, lemiantys ne tik komforto lygį pastate, bet ir energijos efektyvumą bei įrangos ilgaamžiškumą.
