Variklių Triukšmo Mažinimo Technologijos: Kompleksinis Tyrimas
Variklio veikimas, nepriklausomai nuo jo tipo ar paskirties, neišvengiamai generuoja įvairius triukšmo šaltinius. Šie garsai kyla dėl daugybės besikaitaliojančių jėgų ir vibracijų, susijusių su judančiomis variklio dalimis. Nuo sudėtingų elektromagnetinių sąveikų iki paprasčiausios oro tėkmės - kiekvienas komponentas prisideda prie bendro akustinio kraštovaizdžio. Šiame straipsnyje gilinsimės į pagrindinius variklio triukšmo šaltinius, analizuodami jų kilmę ir aptardami efektyviausias technologijas bei metodus, skirtus šiam triukšmui sumažinti, siekiant užtikrinti tylesnį ir komfortiškesnį veikimą.
Elektromagnetinis Triukšmas: Magnetinių Jėgų Valdymo Iššūkiai
Elektromagnetinis triukšmas yra vienas iš esminių variklio triukšmo komponentų, tiesiogiai susijęs su magnetiniais laukais ir jų poveikiu variklio konstrukcijai. Jis daugiausia kyla dėl laiko ir erdvės pokyčių bei magnetinės traukos tarp įvairių variklio dalių. Magnetinis laukas oro tarpo erdvėje veikia kaip besisukanti jėgos banga. Jo radialinės jėgos banga sukelia radialinę deformaciją ir periodinę statoriaus bei rotoriaus vibraciją, kuri yra svarbus triukšmo šaltinis.
Yra daugybė kitų konstrukcijos ir gedimų priežasčių, kurios gali padidinti elektromagnetinį triukšmą. Tarp jų: nesubalansuota magnetinė trauka, šerdies prisotinimo poveikis, atvirų plyšių poveikis, magnetinio srauto virpesių sukeltas triukšmas, dinaminis oro tarpo ekscentriškumas. Kiekvienas iš šių veiksnių prisideda prie bendro vibracijos ir triukšmo lygio.
Siekiant veiksmingai sumažinti elektromagnetinį triukšmą, būtina atidžiai valdyti variklio parametrus. Tinkamai sumažinus variklio oro tarpo srauto tankį ir padidinus oro tarpą, pavyzdžiui, naudojant armatūros pasvirusius plyšius, nelygius nuolatinės srovės variklių oro tarpus ir kintamosios srovės variklių magnetinius plyšių pleištus, galima sumažinti dantų harmoniką ir elektromagnetinį triukšmą. Šios priemonės yra labai veiksmingos.
Padidinus mašinos pagrindo standumą, gali sumažėti vibracija ir triukšmas, kurį sukelia pagrindinės bangos sukimosi jėga statoriaus ir rotoriaus oro tarpo lauke. Tai reiškia, kad tvirtesnė variklio konstrukcija gali tiesiogiai prisidėti prie tylesnio veikimo.
Elektromagnetinio triukšmo slopinimą galima pradėti nuo daugelio aspektų. Asinchroniniams varikliams pirmiausia reikia pasirinkti tinkamą statoriaus ir rotoriaus lizdų skaičių. Paprastai tariant, kuo didesnis skirtumas tarp rotoriaus lizdų skaičiaus ir statoriaus lizdų skaičiaus, tai yra, kai suderinamas vadinamasis tolimasis plyšys, tuo mažesnis elektromagnetinis triukšmas. Plyšiniams varikliams dėl išlenkto plyšio radialinė jėga gali sukelti fazės poslinkį išilgai variklio ašies, taip sumažinant vidutinę ašinę radialinę jėgą ir triukšmą. Jei naudojama dvigubo latako struktūra, triukšmo mažinimo efektas yra dar geresnis. Dvigubo latako konstrukcija padalija rotorių į dvi dalis ašine kryptimi, kur kiekvieno lizdo pasvirimo kryptis yra priešinga, o tarp dviejų dalių yra tarpinis žiedas.
Siekiant sumažinti magnetovaros jėgos harmoniką, gali būti naudojamos dvigubo sluoksnio trumpo momento apvijos, taip pat patariama vengti dalinių lizdų apvijų. Vienfaziuose varikliuose turėtų būti naudojamos sinusinės apvijos. Norint sumažinti dantų triukšmą, galima naudoti magnetinius plyšių pleištus arba sumažinti statoriaus ir rotoriaus plyšio plotį, kol bus panaudoti uždari plyšiai. Kai veikia trifaziai varikliai, įtampa turi būti kuo simetriškesnė, o vienfaziai varikliai turėtų veikti besisukančiame magnetiniame lauke, beveik apskritimo formos. Be to, variklio gamybos proceso metu turėtų būti sumažintas statoriaus vidinio apskritimo ir išorinio rotoriaus apskritimo elipsės laipsnis, o statorius ir rotorius turi būti koncentriški, kad oro tarpas būtų vienodas. Sumažinus oro tarpo magnetinio srauto tankį ir naudojant didesnį oro tarpą, galima efektyviai sumažinti triukšmą. Siekiant išvengti rezonanso tarp elektromagnetinės jėgos ir natūralaus korpuso dažnio, galima naudoti atitinkamą elastingą struktūrą.
Sūkurinių Srovių ir Švilpimo Triukšmas: Oro Srauto Valdymo Sprendimai
Sūkurinių srovių triukšmas, nors ir mažiau akivaizdus nei kai kurie kiti triukšmo šaltiniai, taip pat prisideda prie bendro variklio akustinio profilio. Šis triukšmas daugiausia kyla dėl rotoriaus ir ventiliatoriaus sukeltos aušinimo oro turbulencijos ir besisukančio paviršiaus kintamos sūkurinės srovės.
Švilpimo triukšmas, kita vertus, yra labiau susijęs su oro tėkmės sąveika su kliūtimis. Jis atsiranda dėl suslėgto oro arba oro trinties į fiksuotas kliūtis. Varikliuose švilpimo triukšmą daugiausia sukelia radialinė ventiliacijos tranšėja. Švilpimo triukšmas didėja, kai tarpas tarp besisukančių dalių ir fiksuotų dalių mažėja.
Norint efektyviai kovoti su šiais triukšmo tipais, taikomos kelios strategijos. Viena iš jų - sandarus, garsui nepralaidus dangtelis, kuris naudojamas triukšmui „užsandarinti“ viduje. Taip pat svarbu padidinti tarpą tarp besisukančių ir fiksuotų dalių. Be to, pagerinta gairės priekinio stiklo forma ir nevienodai paskirstytos bei nevienodo ilgio mentės yra veiksmingi būdai sumažinti švilpimo triukšmą.
Oro kelio reguliavimas variklio viduje yra dar viena svarbi priemonė, siekiant kontroliuoti triukšmą, temperatūros kilimą ir efektyvumą. Imtis priemonių ant dangčio, siekiant pagrįstai įvertinti šių veiksnių ryšį, yra būtina.
Komutavimo ir Trinties Triukšmas: Mechaninių Sąveikų Valdymas
Varikliuose su slydimo žiedais ir komutatoriais komutavimo triukšmas yra neišvengiamas ir kartais tampa pagrindiniu triukšmo šaltiniu. Šis triukšmas yra tiesiogiai susijęs su elektros sąveika tarp besisukančių ir fiksuotų kontaktinių paviršių.
Trinties triukšmas neabejotinai atsiranda slankiojančioje jungtyje tarp šepečio, slydimo žiedo ir komutatoriaus. Jo dydis yra susijęs su slydimo žiedo ir komutatoriaus paviršiaus būkle, šepečio trinties koeficientu, absoliučia oro drėgme ir šepečio slėgiu.
Todėl trinties triukšmo mažinimo būdai apima: slydimo žiedų ir komutatorių darbinių paviršių lygumo ir apvalumo gerinimą, absoliučios oro drėgmės ne mažesnės kaip 5g/m³ užtikrinimą, šepečio paviršiaus valymą ir šepečio medžiagos kietumo neper didelio nustatymą.
Smūgio triukšmas atsiranda dėl žėručio griovelio tarp komutatoriaus segmentų. Šis griovelis gali sukelti periodinius smūgius, kurie generuoja triukšmą.
Mechaninis Triukšmas: Balanso ir Konstrukcijos Svarba
Prasta rotoriaus dinaminė pusiausvyra yra viena dažniausių mechaninės vibracijos ir mechaninio triukšmo priežasčių. Kai rotorius nėra tinkamai subalansuotas, jo sukimosi metu atsiranda disbalansinės jėgos, kurios sukelia vibraciją ir triukšmą. Rotoriaus dinaminio balanso tikslumo pagerinimas gali veiksmingai sumažinti šį triukšmą.
Jei montavimas ir reguliavimas yra prasti, o natūralus statoriaus ir rotoriaus komponentų dažnis atitinka sukimosi dažnį, taip pat bus generuojamas mechaninis triukšmas. Toks rezonansas gali žymiai sustiprinti vibraciją ir triukšmą.
Kai variklyje yra galinio skydo tipo priekinis stiklas, gaubtą dažnai purto variklio vibracija, sukelianti vibraciją ir triukšmą. Šiuo atveju variklio statoriaus vibracija dažnai yra galinio dangčio arba vėjo dangčio sužadinimo šaltinis. Norint sumažinti šį vibracijos triukšmą, naudojamas būdas padidinti galinio dangčio ir dangčio dinaminį standumą.
Variklio užkalimo požymiai ir priežastys | Kaip išvengti variklio užkalimo | AUTODOC patarimai
Guolių Triukšmas: Tikslumo ir Priežiūros Būtinybė
Pagrindinės guolių triukšmo priežastys yra gamybos klaidos, surinkimo tarpai ir darbinio paviršiaus pažeidimai. Taip pat eksploatacijos, transportavimo ir montavimo metu atsiradusi elektros korozija gali sukelti guolio disbalansą ir netaisyklingus smūgius.
Triukšmo mažinimo atsakomosios priemonės apima: atliekant guolio apdorojimą ir gamyklos patikrinimą, būtina sustiprinti guolio vidinės sienelės lygumo, apvalumo ir paviršiaus šiurkštumo bandymą ir patikrinimą. Tai padeda užtikrinti, kad vidinės sienelės alyvos anga ar medžiaga atitiktų reikalavimus.
Mažo triukšmo guoliai gali būti naudojami siekiant efektyviai sumažinti variklio mechaninį triukšmą. Šių guolių konstrukcija ir gamyba yra orientuota į vibracijos ir triukšmo minimalizavimą.
Triukšmo Matavimo ir Reglamentavimo Standartai

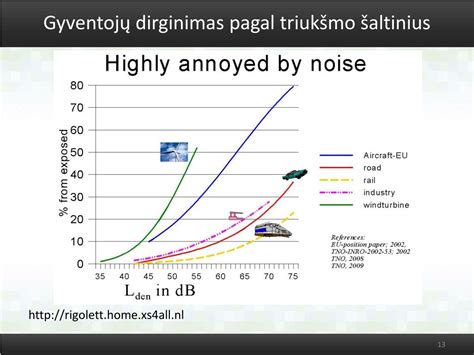

Aplinkos problemomis, susijusiomis su transporto, pramonės, statybos ar įvairios pramoginės veiklos keliamu triukšmu, susidomėta gana neseniai. Nors jau nemažai šių problemų yra sprendžiama Europos Sąjungos ir atskirų valstybių narių mastu, vykdant triukšmo mažinimo politiką, daugelis gamtosaugininkų sutinka, kad triukšmo keliamoms problemoms nėra skiriamas pakankamas dėmesys.
Triukšmas, jo fizikinės charakteristikos ir sklidimas aplinkoje - visa tai sudaro tam tikrus sunkumus teisingai vertinant triukšmo šaltinius, jo parametrus, matavimo vienetus ir metodikas. Siekiant suvienodinti triukšmo tyrėjų gautų rezultatų atitikimą faktiniams dydžiams, pasaulyje, žemyninėse regionuose bei valstybėse yra sudaromi įvairūs standartai, metodikos, direktyvos ir kiti triukšmo reglamentavimo aktai.
Lietuvoje triukšmo normavimas šiek tiek skiriasi nuo ES. Priešingai nei ES, kurioje ribojamas triukšmo sklidimas į aplinką, Lietuvoje triukšmo norma nustato, koks yra didžiausias leidžiamas triukšmas gyvenamojoje ar darbo aplinkoje. Leistinus triukšmo lygius gyvenamose patalpose reglamentuoja Lietuvos higienos norma HN 33:2003. Taip pat svarbūs standartai yra LST ISO 1996-1, LST ISO 1996-2 ir LST ISO 1996-3, apibrėžiantys aplinkos triukšmo aprašymą ir matavimą.
2005 m. birželio 1 d. įsigaliojus Triukšmo valdymo įstatymui, turi būti nustatomi Ldienos ir Lnakties rodikliai. Dienos triukšmo rodiklis (Ldienos) apibrėžia triukšmo sukeltą dirginimo rodiklį dieną, o nakties triukšmo rodiklis (Lnakties) - trikdžius miego metu.
Europos Sąjungos lygmeniu triukšmas reguliuojamas įvairiomis direktyvomis, kurios apima automobilių, motociklų, buitinių prietaisų, lėktuvų ir statybos triukšmą. Pavyzdžiui, direktyva 70/157/EEC nustato triukšmo lygio limitus automobiliams, o vėlesnės direktyvos jį dar labiau mažina.
Naujausios Technologijos ir Ateities Kryptys

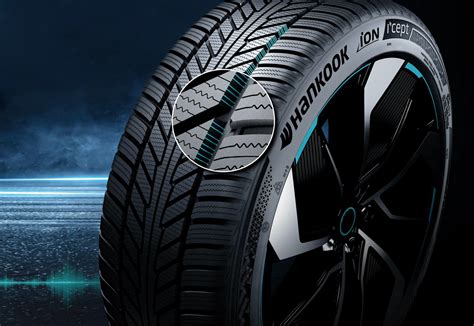

Variklių gamintojai nuolat ieško naujų būdų, kaip sumažinti triukšmą, neprarandant galios ir efektyvumo. Tai apima pažangių medžiagų naudojimą, aerodinaminių savybių optimizavimą ir naujų triukšmo slopinimo technologijų diegimą. Pavyzdžiui, kai kuriuose moderniuose automobiliuose naudojamos specialios padangos su integruotomis garso slopinančiomis medžiagomis, kurios sugeria vibracijas ir mažina triukšmo lygį.
Variklių gamybos procese svarbu kontroliuoti detalių apdirbimo tikslumą, kad būtų užtikrintas bendras variklio dalių suderinamumas ir sumažintas mechaninis triukšmas. Taip pat svarbu atkreipti dėmesį į variklio oro kelio reguliavimą, siekiant subalansuoti triukšmo, temperatūros kilimo ir efektyvumo ryšį.
Ateityje tikėtina, kad bus dar didesnis dėmesys skiriamas išmaniosioms triukšmo valdymo sistemoms, kurios galėtų dinamiškai prisitaikyti prie variklio darbo sąlygų ir aplinkos triukšmo lygio. Taip pat svarbu tobulinti triukšmo modeliavimo metodus, kad būtų galima tiksliau prognozuoti triukšmo lygį jau projektavimo stadijoje.
