Vienpusio Lygintuvo Veikimas ir Filtrų Įtaka Jo Parametrams

Elektrotechnikoje nuolatinės srovės (DC) gavimas iš kintamosios srovės (AC) yra esminis procesas, atliekamas naudojant lygintuvus. Tarp įvairių lygintuvų schemų, vienpusis lygintuvas išsiskiria savo paprastumu, praleisdamas tik vieną kintamosios srovės pusperiodį. Tačiau tokia išlyginta srovė yra pulsuojanti, todėl siekiant ją stabilizuoti ir pritaikyti jautresnei elektroninei įrangai, būtinas filtrų panaudojimas. Šiame straipsnyje detaliai aptarsime vienpusio lygintuvo veikimo principus ir nagrinėsime, kaip skirtingi filtrai veikia ir kaip jų parametrai įtakoja galutinį išlygintos srovės kokybės rodiklį.

Pagrindinės Elektrotechnikos Sąvokos

Prieš gilindamiesi į vienpusio lygintuvo veikimo ypatumus, svarbu suprasti kelias esmines elektrotechnikos sąvokas, kurios sudaro šio proceso pagrindą.

Nuolatinė Srovė (DC)

Nuolatinė srovė (DC) yra elektros srovė, kurios stiprumas ir kryptis laikui bėgant nekinta. Ji teka uždara elektros grandine. Srovės stiprumas (I) šioje grandinėje yra tiesiogiai proporcingas grandinės įtampai (U) ir atvirkščiai proporcingas grandinės varžai (R), vadovaujantis Oma dėsnio pagrindine išraiška: I = U/R.

• Elektros srovė: Tai laidininku per laiko vienetą pernešamas elektros krūvis. Ji yra elektros energijos judėjimo išraiška.
• Elektrinė varža (R): Tai laidininko savybė priešintis tekančiai elektros srovei. Ji priklauso nuo laidininko medžiagos, jo ilgio (l) ir skerspjūvio ploto (S), apibrėžiama formule R = ρl/S, kur ρ yra specifinė elektrinė varža. Varža matuojama Ohmais (Ω).
• Elektrinis laidumas (G): Tai dydis, atvirkštinis elektrinei varžai (G = 1/R). Jis parodo, kokiu mastu medžiaga praleidžia elektros srovę.
• Specifinis elektrinis laidumas (γ): Atvirkštinis dydis specifinei elektrinei varžai (γ = 1/ρ).
• Elektrovara (E): Tai energijos šaltinio (pvz., baterijos ar generatoriaus) charakteristika, apibūdinanti jo gebėjimą varyti srovę grandine. Ji matuojama Voltais (V).

Kintamoji Srovė (AC)

Kintamoji srovė (AC) yra elektros srovė, kurios stiprumas ir kryptis periodiškai kinta. Dažniausiai ji apibūdinama sinusoidiniu dėsnio. Pilnai grandinei, kurioje yra ir šaltinio vidinė varža (Ri), srovė apskaičiuojama pagal formulę: I = E / (R + Ri).

• Dažnis (f): Kintamosios srovės dažnis parodo, kiek pilnų periodų įvyksta per vieną sekundę. Jis matuojamas Hercais (Hz).
• Periodas (T): Laikas, per kurį įvyksta vienas pilnas kintamosios srovės periodas (T = 1/f).
• Kampinis dažnis (ω): Susijęs su dažniu formule ω = 2πf ir apibūdina srovės ar įtampos fazės kitimo greitį.
• Amplitudė (Im, Um): Didžiausia momentinė kintamosios srovės ar įtampos vertė.
• Momentinė vertė (i, u): Srovės ar įtampos vertė bet kuriuo laiko momentu.
• Fazė (φ): Argumentas sinusinėje funkcijoje, apibūdinantis sinusoidės kitimo padėtį laike. Fazės skirtumas tarp dviejų dydžių parodo jų laiko nesutapimą.

Kirchhofo Dėsniai

Sudėtingesnėms elektros grandinėms analizuoti naudojami Kirchhofo dėsniai:

1. Pirmasis Kirchhofo dėsnis (mazgų dėsnis): Bet kurio elektros grandinės mazgo (dviejų ar daugiau laidininkų susijungimo taško) srovių algebrinė suma yra lygi nuliui (ΣI = 0). Tai reiškia, kad į mazgą sutekančių srovių suma lygi iš jo ištekančių srovių sumai.
2. Antrasis Kirchhofo dėsnis (kontūrų dėsnis): Bet kurio uždarojo elektros grandinės kontūro (uždaros dalies) įtampų algebrinė suma yra lygi nuliui (ΣU = 0). Tai reiškia, kad kontūre esančių elektrovaros šaltinių keliamų įtampų suma lygi visų grandinės elementų (varžų, indukcinių, talpinių elementų) įtampos kritimų sumai.

Vienpusis Lygintuvas: Veikimo Principas

Vienpusis lygintuvas yra viena iš paprasčiausių elektros grandinių, skirta kintamajai srovei paversti pulsuojančia nuolatine. Pagrindiniai jo komponentai yra diodas ir apkrovos varža (RL). Diodo savybė praleisti srovę tik viena kryptimi yra esminė jo veikimui.

Veikimo Mechanizmas

Kai prie vienpusio lygintuvo prijungiama kintamoji įtampa, kuri kinta pagal sinusinį dėsnį, diodas veikia kaip automatinis jungiklis.

• Pirmasis pusperiodis: Kai kintamosios įtampos poliarumas yra toks, kad diodui VD tenka tiesioginė įtampa (anodas yra teigiamame potenciale, o katodas - neigiamame), diodas tampa laidus. Tuomet grandine teka srovė (i), o ant apkrovos varžos (RL) atsiranda įtampa (u), kuri yra beveik identiška kintamosios įtampos pusperiodžiui.
• Antrasis pusperiodis: Kai kintamosios įtampos poliarumas pasikeičia ir diodui tenka atbulinė įtampa (anodas yra neigiamame, o katodas - teigiamame potenciale), diodas tampa nelaidus. Šiuo metu srovė grandine neteka, todėl ant apkrovos varžos taip pat nėra įtampos.

Rezultatas - iš kintamosios srovės gaunama pulsuojanti srovė, kurioje išlieka tik vienas (teigiamas) pusperiodis, o neigiamasis yra pašalinamas.

Vienpusio Lygintuvo Trūkumai

Pagrindinis vienpusio lygintuvo trūkumas yra didelis pulsacijos koeficientas. Tai reiškia, kad išėjimo srovės stiprumas ir įtampa stipriai svyruoja. Toks netolygus maitinimas netinka daugumai jautrių elektroninių prietaisų, tokių kaip kompiuteriai, radijo imtuvai ar audio stiprintuvai, nes jie gali veikti netinkamai arba net sugesti.

Filtrai: Srovės Išlyginimo Principai

Siekiant sumažinti pulsacijas ir gauti tolygesnę, stabilesnę nuolatinę srovę, vienpusio lygintuvo išėjime naudojami įvairūs filtrai. Filtrai veikia kaupdami energiją vienu metu ir atiduodami ją kitu, taip išlygindami srovės svyravimus.

Kondensatorinis Filtras

Kondensatorius, prijungtas lygiagrečiai apkrovos varžai, yra vienas populiariausių ir paprasčiausių filtrų. Jo veikimo principas grindžiamas energijos kaupimu ir atidavimu.

• Veikimo principas: Kai lygintuvas praleidžia srovę (pirmojo pusperiodžio metu), kondensatorius įkraunamas iki maksimalios įtampos. Tarp pusperiodžių, kai diodas yra uždarytas ir srovė neteka, kondensatorius pradeda išsikrauti per apkrovos varžą. Šis išsikrovimas palaiko įtampą apkrovos grandinėje, kol vėl prasideda sekantis teigiamas pusperiodis ir kondensatorius vėl įkraunamas.
• Privalumai: Kondensatoriniai filtrai yra labai paprasti, nebrangūs ir lengvai įdiegtini.
• Trūkumai: Jie tampa mažiau efektyvūs esant didelėms apkrovos srovėms. Esant didelei apkrovai, kondensatorius greitai išsikrauna, o jo iškrovimo metu įtampa smarkiai nukrinta, todėl pulsacijos lieka reikšmingos.

Induktyvinis Filtras

Induktyvumo ritė, prijungta nuosekliai su apkrovos varža, veikia kaip induktyvinis filtras. Jos pagrindinė savybė - priešintis srovės kitimui.

• Veikimo principas: Kai srovė grandinėje didėja (pusperiodžio metu), induktyvumo ritė kaupia energiją magnetiniame lauke. Kai srovė pradeda mažėti (tarp pusperiodžių), ritė atiduoda sukauptą energiją į grandinę, taip palaikydama srovės lygį ir išlygindama jos svyravimus.
• Privalumai: Induktyviniai filtrai yra efektyvesni nei kondensatoriniai, ypač esant didelėms apkrovos srovėms, nes jie geriau išlaiko nuolatinę srovę.
• Trūkumai: Induktyvumo ritės yra didesnės, sunkesnės ir brangesnės nei kondensatoriai. Taip pat jos gali sukelti papildomus nuostolius grandinėje dėl savo vidinės varžos.

RC Filtras

RC filtras yra sudarytas iš nuosekliai sujungto rezistoriaus (R) ir lygiagrečiai sujungto kondensatoriaus (C). Šis filtras derina abiejų ankstesnių filtrų veikimo principus.

• Veikimo principas: Rezistorius riboja bendrą srovės stiprumą, o kondensatorius, kaip ir ankščiau, kaupia ir atiduoda energiją, išlygindamas įtampos svyravimus. Rezistorius papildomai sumažina srovės pulsacijas, tačiau kartu sukelia ir papildomą įtampos kritimą, todėl sumažėja bendras efektyvumas.
• Privalumai: Gana efektyvus nedideliems apkrovos srovėms, paprastas konstrukcijos požiūriu.
• Trūkumai: Dėl rezistoriaus atsirandančių nuostolių, jis nėra tinkamas didelėms galios sistemoms.

Vienpusio Lygintuvo Grandinės Elementai ir Jų Įtaka

Be pagrindinio diodo ir apkrovos, vienpusio lygintuvo grandinėje gali būti ir kitų elementų, kurie įtakoja jo veikimą ir filtrų efektyvumą.

Transformatorius

Transformatorius dažnai naudojamas lygintuvo schemoje. Jo pagrindinė funkcija - kintamosios įtampos sumažinimas arba padidinimas iki reikiamo lygio, kuris atitiktų vėlesnės grandinės poreikius. Mažesnė įtampa transformatoriaus išėjime leidžia naudoti diodus su mažesne atbulinės įtampos verte, taip pat sumažina kondensatorių ir kitų komponentų dydį.

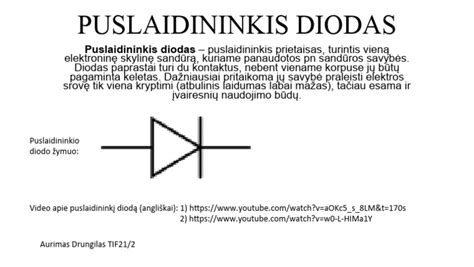

Diodas ir Jo Parametrai

Diodas yra pagrindinis vienpusio lygintuvo elementas. Jo charakteristikos yra kritinės visos schemos veikimui. Svarbiausi diodo parametrai, įtakojantys jo veikimą lygintuvo schemoje, yra:

• Didžiausia vidutinė tiesioginė srovė (IF(AV)): Tai didžiausia vidutinė tiesioginė srovė, kurią diodas gali ilgalaikiai atlaikyti. Ji priklauso nuo PN sandūros ploto ir šilumos išsklaidymo sąlygų. Viršijus šią vertę, diodas gali perkaisti ir sugesti.
• Didžiausia atvirkštinė darbinė įtampa (VRRM): Tai didžiausia atvirkštinė įtampa, kurią diodas gali atlaikyti be laidumo praradimo. Jei ši įtampa viršijama, diodas gali sugesti dėl atvirkštinio gedimo.
• Atbulinės eigos atkūrimo laikas (trr): Tai laikas, per kurį diodas pereina iš laidžios būsenos į nelaidžią. Greitesni diodai yra tinkamesni aukštesnio dažnio lygintuvams.
• Nulinio poslinkio talpa (C0): Tai diodo PN sandūros talpa. Didelė talpa gali riboti diodo veikimo dažnį ir įtakoti filtrų veikimą.

Elementų Jungimo Būdai

Grandinės elementai gali būti jungiami skirtingai, o tai įtakoja visos grandinės veikimą:

• Nuoseklusis jungimas: Elementai, kuriais teka ta pati srovė. Bendroji varža yra lygi atskirų varžų sumai.
• Lygiagretus jungimas: Elementai, kurių įtampa yra ta pati. Bendras laidumas yra lygus atskirų laidumų sumai.
• Mišrus jungimas: Elementų jungimas, derinantis nuoseklųjį ir lygiagrečiąjį jungimus.

Kintamosios Srovės Grandinių Ypatumai ir Filtravimas

Vienpusio lygintuvo veikimas vyksta kintamosios srovės grandinėje, todėl svarbu suprasti ir jos ypatumus, ypač susijusius su filtrų efektyvumu.

Reaktyviosios Varžos

Kintamosios srovės grandinėse, be aktyviosios varžos (R), svarbios ir reaktyviosios varžos:

• Induktyvioji varža (XL): Atsiranda dėl induktyvumo ritės ir priklauso nuo srovės dažnio (f) ir induktyvumo (L): XL = 2πfL. Ji priešinasi srovės didėjimui.
• Talpinė varža (XC): Atsiranda dėl kondensatoriaus ir priklauso nuo srovės dažnio ir talpos (C): XC = 1/(2πfC). Ji priešinasi įtampos pokyčiams.

Filtravimo procese šios varžos vaidina esminį vaidmenį. Kondensatorinis filtras veikia dėl talpinės varžos, o induktyvinis - dėl induktyviosios.

Rezonansas

Kintamosios srovės grandinėse, kuriose yra ir induktyvumo, ir talpos, gali vykti rezonansas - reiškinys, kai induktyvioji ir talpinė varžos kompensuoja viena kitą (XL = XC). Tai gali sukelti dideles srovės ar įtampos vertes grandinėje, todėl rezonanso vengti yra svarbu projektuojant filtrus, nebent jis yra specialiai naudojamas tam tikrose grandinėse.

Trifazės Srovės Grandinės

Nors straipsnis koncentruojasi į vienpusius lygintuvus, verta paminėti, kad trifazės srovės sistemos yra plačiai naudojamos energetikoje. Jos susideda iš trijų elektrovaros šaltinių, kurių fazės paslinktos 120 laipsnių kampu. Trifaziai lygintuvai yra efektyvesni ir sukelia mažesnes pulsacijas nei vienfaziai, tačiau jų schema yra sudėtingesnė.

Išvados apie Filtrų Įtaką

Vienpusio lygintuvo veikimo efektyvumas ir išlygintos srovės kokybė tiesiogiai priklauso nuo naudojamo filtro tipo ir jo parametrų.

• Kondensatoriniai filtrai yra paprasčiausi ir pigiausi, tinkami mažoms apkrovoms, tačiau jų efektyvumas mažėja didėjant apkrovos srovei. Talpa (C) yra pagrindinis parametras, kurį parenkant atsižvelgiama į tinklo dažnį (f) ir apkrovos varžą (Ra), siekiant pasiekti pageidaujamą pulsacijos koeficientą (kp). Didėjant apkrovos varžai, mažėja reikalinga kondensatoriaus talpa.
• Induktyviniai filtrai yra efektyvesni didelėms apkrovoms, tačiau brangesni ir didesni. Induktyvumo (L) ir tinklo dažnio (f) derinys lemia induktyviosios varžos (XL) dydį, kuris priešinasi srovės kitimui.
• RC filtrai yra kompromisinis variantas, tačiau dėl nuostolių rezistoriuje nėra tinkami didelės galios sistemoms.

Tinkamas filtro parinkimas ir jo parametrų (talpos, induktyvumo, varžos) derinimas su apkrovos reikalavimais yra esminis norint gauti stabilų ir kokybišką nuolatinės srovės maitinimą iš paprasto vienpusio lygintuvo.
