Žemųjų Dažnių Filtras: Veikimo Principai, Tipai ir Taikymas
Elektroniniuose įrenginiuose filtrai yra esminės grandinės, kurios atlieka gyvybiškai svarbią funkciją: jie leidžia praeiti norimus dažnio komponentus ir blokuoja visus kitus signalo dažnio komponentus. Pavyzdžiui, radijuje ar televizijoje derinimo filtro grandinė atmeta nepageidaujamus dažnius, leisdama tik norimą kanalą. Šie filtrai skirstomi į keturis pagrindinius tipus, atsižvelgiant į dažnių diapazoną, kurį jie praleidžia ir blokuoja: žemo dažnio filtrai (LPF), aukšto dažnio filtrai (HPF), juostos pralaidumo filtrai (BPF) ir juostos stabdymo filtrai (BSF).
Šio tipo filtrų grandinės patenka į pasyviųjų filtrų kategoriją, nes jų veikimui naudojami pasyvieji elementai: rezistorius, kondensatorius ir induktyvumo ritė. Tačiau, siekiant didesnio efektyvumo, signalo stiprinimo ir geresnio valdymo, vis dažniau naudojami aktyvieji filtrai, kuriuose, be pasyvių elementų, integruojamas ir aktyvusis elementas, pavyzdžiui, operacinis stiprintuvas. Šiame straipsnyje detaliai nagrinėsime žemųjų dažnių filtrus, ypatingą dėmesį skirdami jų veikimo principams, skirtingiems tipams ir plačiam pritaikymui įvairiose elektronikos srityse.
Kas Yra Žemųjų Dažnių Filtras?
Apibrėžimas: Filtro grandinė, kuri leidžia tik žemo dažnio komponentus ir blokuoja visus kitus aukštesnio dažnio komponentus, vadinama žemųjų dažnių filtru (LPF). Pats LPF pavadinimas aiškiai nurodo jo veikimo principą - praleisti žemo dažnio signalus. Šio tipo filtrų grandinė leidžia signalo dažnio komponentus, esančius žemiau nustatytos ribinio dažnio (arba pjūvio dažnio) ribos, o aukštesnius dažnius slopina.
Žemųjų dažnių filtro stiprinimas yra atvirkščiai proporcingas dažniui. Jei įvesties signalo dažnis didėja, grandinės stiprinimas mažėja, o pereinamosios juostos galinėje stadijoje stiprinimas taip pat tampa nuliu. Taigi pralaidumas yra ribotas. Tačiau praktiškai LPF leidžia signalo žemo diapazono dažnio komponentus, net jei jie pasiekia dažnį, esantį šiek tiek virš ribinio dažnio.
Žemųjų Dažnių Filtro Grandinės
Žemųjų dažnių filtrų grandinės gali būti įvairių konfigūracijų, nuo paprastų pasyvių grandinių iki sudėtingesnių aktyviųjų sistemų.
Pirmosios Eilės LPF
Pirmosios eilės žemųjų dažnių filtras yra paprasčiausias filtras, kurio slopinimo nuolydis yra -20 dB/dekada arba -6 dB/oktava. Jis gali būti dviejų pagrindinių tipų:
Indukcinio tipo LPF: Šis tipas yra paprasta RL grandinė, sudaryta iš induktoriaus ir rezistoriaus. Didėjant signalo dažniui, didėja induktoriaus varža (reaktancija). Dėl to aukšto dažnio signalai yra blokuojami, o grandine gali praeiti tik žemi signalai.
Talpinio tipo LPF (RC LPF): Šis tipas yra paprasta RC grandinė, sudaryta iš rezistoriaus ir kondensatoriaus. Jis taip pat vadinamas paprasta žemo dažnio filtro grandine. Kai signalo dažnis didėja, mažėja kondensatoriaus varža (reaktancija). Dėl to aukšti signalo dažniai yra blokuojami, o grandine gali praeiti tik žemi signalai. Išėjimo įtampa imama per kondensatorių.
Antrosios Eilės LPF
Antrosios eilės žemųjų dažnių filtro grandinė yra sudėtingesnė ir paprastai yra RLC grandinė, kurioje naudojami rezistorius, induktorius ir kondensatorius. Taip pat galima sukurti antros eilės LPF kaskaduojant dvi pirmosios eilės RC grandines arba naudojant operacinį stiprintuvą. Šio tipo LPF veikia efektyviau nei pirmosios eilės LPF, nes du pasyvūs elementai (induktorius ir kondensatorius) arba aktyvusis elementas kartu su pasyviais elementais efektyviau blokuoja aukštus įvesties signalo dažnius. Antros eilės LPF slopinimo nuolydis yra -40 dB/dekada arba -12 dB/oktava.
Žemųjų Dažnių Filtras Naudojant Operacinį Stiprintuvą (Aktyvusis LPF)
LPF, kuriame naudojamas operacinis stiprintuvas (op-amp), vadinamas aktyviuoju žemųjų dažnių filtru. Tokią grandinę sukurti yra labai lengva, ypač nenaudojant tokių sudėtingų ir brangių komponentų kaip induktyvumo ritės. Operaciniai stiprintuvai naudojami filtrų grandinėse ne tik signalui sustiprinti, bet ir stiprinimui valdyti. Op-stiprintuvai keičia dažnio atsaką ir sukuria geresnį įtampos padidėjimą per savo grįžtamąjį ryšį. Jie taip pat pasižymi didesne įėjimo varža, mažesne išėjimo varža, mažu triukšmu ir aukštu našumo lygiu.
Pagrindinis aktyviojo LPF veikimo principas, palyginti su pasyviuoju LPF, išlieka panašus, tačiau operacinis stiprintuvas yra integruotas į RC filtro grandinę. Tai gali būti invertuojantis arba neinvertuojantis operacinis stiprintuvas.
Pirmosios Eilės Aktyvioji LPF Grandinė
Pirmosios eilės aktyvioji LPF grandinė sukurta su kondensatoriumi, rezistoriumi ir operaciniu stiprintuvu. Invertuojantis arba neinvertuojantis operacinis stiprintuvas yra prijungtas prie RC grandinės, kad būtų sukurta aktyvi LPF grandinė. Amplitudės išėjimo signalas, gaunamas iš RC žemųjų dažnių filtro grandinės, yra mažesnis nei įvesties signalo amplitudė. Šis RC LPF grandinės žemo dažnio signalas tiekiamas į Op-amp kaip įvestis, kad būtų pasiektas stiprinimas, didelis galios padidėjimas ir filtro stabilumas. Čia operatyvinis stiprintuvas veikia kaip buferio grandinė arba kaip įtampos sekiklis, kurio nuolatinės srovės stiprinimas lygus 1.
Jei įvesties signalo dažnis didėja, jis praeina per kondensatorių, o tai padidina išėjimo signalo amplitudę, susijusią su pralaidumo dažniu. Esant žemiems dažniams, RC grandinės išvesties signalas teka tiesiai per operatyvinį stiprintuvą, kad būtų sustiprintas. Įtampos padidėjimas (stiprinimas) pateikiamas kaip DC = 1 + R₂/R₁, kur R₁ ir R₂ yra grįžtamojo ryšio rezistoriai.
Antrosios Eilės Aktyvioji LPF Grandinė
Antrosios eilės aktyvioji LPF grandinė yra sukurta kaskaduojant dvi RC žemųjų dažnių filtrų grandines su operaciniu stiprintuvu. Čia Op-amp veikia kaip įtampos valdomas šaltinio stiprintuvas. Dažnio atsakas yra panašus į pirmosios eilės aktyviojo LPF, tačiau sustabdymo juostos stiprinimas yra du kartus didesnis nei pirmosios eilės aktyviojo LPF, ty -40 dB/dekada. Kaskados principu sujungtos filtrų grandinės sudaro aukštesnės eilės filtrus, kurių bendras stiprinimas yra kiekvienos RC LPF grandinės sandauga.
Žinome, kad pirmos eilės aktyvaus LPF stiprinimas yra -3 dB esant ribiniam dažniui. Taigi, antrosios eilės aktyviojo LPF stiprinimas yra -6 dB esant ribiniam dažniui, ty stiprinimas padidėja du kartus. Bendras stiprinimas apskaičiuojamas kaip A<0xE1><0xB5><0xA3> = A<0xE1><0xB5><0xA3>₁ × A<0xE1><0xB5><0xA3>₂ (linijiniu mastu) arba A<0xE1><0xB5><0xA3>(dB) = A<0xE1><0xB5><0xA3>₁ (dB) + A<0xE1><0xB5><0xA3>₂ (dB).
LPF Skaičiuotuvas ir Perdavimo Funkcija
Žemųjų dažnių filtro skaičiuotuvas padeda apskaičiuoti LPF grandinės ribinį dažnį, įtampos padidėjimą ir fazės poslinkį. Remiantis paprastos RC grandinės perdavimo funkcija, gauname:
H(s) = V₀(s)/Vᵢ(s) = (1/sC) / (R + 1/sC) = 1 / (1 + sRC)
Kai s = jω (kur ω yra kampinis dažnis), lygtis tampa:
H(jω) = 1 / (1 + jωRC)
Perdavimo funkcijos dydis apskaičiuojamas taip:
|H(jω)| = 1 / √[1 + (ωRC)²]
Ribinis dažnis (ƒc) apibrėžiamas kaip dažnis, kuriame stiprinimas sumažėja 3 dB arba išėjimo įtampos amplitudė yra maždaug 70.71% nuo įvesties signalo amplitudės. Jis apskaičiuojamas pagal formulę:
ƒc = 1 / (2πRC)
Fazės poslinkis (Φ) LPF grandinėje atsilieka nuo įvesties signalo ir apskaičiuojamas kaip:
Φ = -tan⁻¹(ωRC) = -tan⁻¹(ƒ/ƒc)
Kur ƒ yra veikimo dažnis.

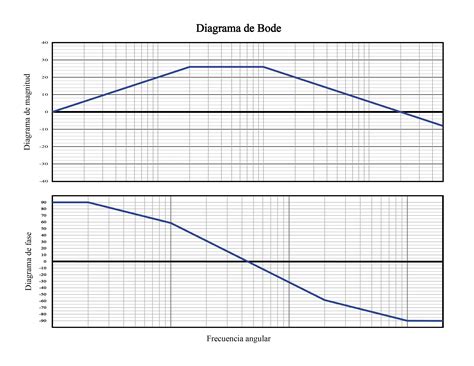

Dažnio Atsako Charakteristikos
Dažnio atsako charakteristikos nubrėžiamos tarp stiprinimo (dB) ir dažnio (Hz). Žemuose dažniuose LPF stiprinimas yra beveik lygus 1 (0 dB), o tai reiškia, kad visas įvesties signalas perduodamas į išvestį. Kai dažnis artėja prie ribinio dažnio ƒc, stiprinimas pradeda mažėti. Aukštuose dažniuose, virš ƒc, LPF stiprinimas sumažėja iki -20 dB/dekada (arba -6 dB/oktava) pirmos eilės filtrui. Tai reiškia, kad išėjimo įtampa sumažėja 70.71% žemiau įėjimo įtampos ties ribiniu dažniu.
Žemųjų Dažnių Filtro Taikymo Sritys
Žemųjų dažnių filtrai turi itin platų pritaikymą įvairiose elektronikos ir garso srityse:
- Triukšmo pašalinimas: Naudojami aukšto dažnio signalų triukšmui pašalinti, pvz., elektroniniams prietaisams ar įrašymo įrangai.
- Garso programos: Plačiai naudojami audio sistemose, maišymo pultuose, skaitmeninėse garso darbo stotyse (DAW), sintezatoriuose, gitaros pedalų efektuose, garsiakalbiuose (ypač žemųjų dažnių garsiakalbiuose) ir ekvalaizeriuose. Jie padeda formuoti garso tembrus, pašalinti nepageidaujamą "švilpuką" ar šiurkštumą, pabrėžti žemesnius dažnius ir sukurti erdvės pojūtį.
- Biomedicina: Naudojami medicininės įrangos signalų apdorojime, pavyzdžiui, EKG ar EEG signaluose, siekiant filtruoti aukšto dažnio artefaktus.
- Skaitmeniniai į analoginius keitikliai (DAC): Naudojami kaip anti-aliasing filtrai, siekiant pašalinti aliasingo artefaktus po signalo diskretizavimo.
- Bangų analizatoriai: Padeda analizuoti ir apdoroti signalus, išskiriant žemo dažnio komponentus.
- Pramoninis ir mokslinis vaizdavimas: Nors šis straipsnis daugiausia dėmesio skiria elektriniams signalams, optiniai žemųjų dažnių filtrai naudojami ir vaizdo apdorojime, siekiant sumažinti muaro raštus ir slapyvardžių artefaktus.
Optiniai Žemųjų Dažnių Filtrai
Nors pagrindinis dėmesys šiame straipsnyje skiriamas elektriniams žemųjų dažnių filtrų grandinėms, svarbu paminėti ir optinius žemųjų dažnių filtrus, kurie naudojami skaitmeninėse kamerose ir kitose vaizdo apdorojimo sistemose. Optiniai LPF padeda pagerinti vaizdo kokybę, mažindami keistų raštų ir slapyvardžių artefaktų riziką. Jie veikia šiek tiek suliedami vaizdą, kad būtų išvengta itin smulkių detalių, kurios gali sukelti iškraipymus, tokius kaip muaro raštai (atsirandantys dėl smulkių pasikartojančių detalių sąveikos su vaizdo jutiklio pikselių matrica) ir slapyvardžiai (dantyti kraštai).
Optiniai žemųjų dažnių filtrai gali būti įvairių tipų, įskaitant dvigubai laužiančius, mikrolęšių masyvo ir anti-aliasing filtrus. Jie dažniausiai gaminami iš optinių medžiagų, tokių kaip kvarcas ar specialus stiklas, ir yra sukonstruoti taip, kad išlaikytų tinkamą ryškumo ir suliejimo balansą, užtikrinant natūralius ir tikroviškus vaizdus.
Išvada
Žemųjų dažnių filtras yra nepakeičiamas įrankis elektronikoje ir signalų apdorojime. Jo gebėjimas praleisti žemus dažnius ir slopinti aukštus leidžia mums kontroliuoti signalų spektrą, pašalinti nepageidaujamą triukšmą, formuoti garsą ir paveikti vaizdo kokybę. Nuo paprastų pasyvių RC grandinių iki sudėtingų aktyviųjų sistemų su operaciniais stiprintuvais, žemųjų dažnių filtrai yra universalūs ir plačiai naudojami įrenginiai, kurie ir toliau vaidina svarbų vaidmenį moderniose technologijose.
