Žemo ir Aukšto Dažnio Filtrų Amplitudės ir Fazės Charakteristikų Tyrimas

Analoginėje elektronikoje filtrai atlieka esminį vaidmenį apdorojant ir formuojant elektrinius signalus. Jie leidžia arba blokuoja tam tikras signalų dažnių komponentes, taip siekiant pašalinti nepageidaujamus triukšmus, išskirti specifinius dažnius ar modifikuoti signalo savybes. Šiame straipsnyje nagrinėsime žemo ir aukšto dažnio filtrų amplitudės ir fazės charakteristikas, suprasdami jų veikimo principus ir praktinį pritaikymą.

Kas yra Filtrai ir Jų Tipai?

Filtras - tai priemonė signalui filtruoti. Jis veikia kaip selektyvus grandinės elementas, leidžiantis tam tikriems dažniams praeiti nepakitus, tuo pačiu slopinant ar visiškai blokuojant kitus. Filtrai savo pavadinimą įgijo pagal signalų dažnių diapazoną, kurį jie gali praleisti, o likusius užblokuoti ar „sušvelninti“.

Pagrindinis filtrų skirstymas yra į pasyvius ir aktyvius filtrus.

  • Pasyvūs filtrai sudaryti tik iš pasyvių komponentų, tokių kaip rezistoriai (R), kondensatoriai (C) ir induktoriai (L). Jie nereikalauja išorinio maitinimo šaltinio ir negali stiprinti signalo - jų išėjimo lygis visada yra mažesnis arba lygus įėjimo lygiui. Paprasčiausi pirmos eilės pasyvūs filtrai gali būti pagaminti sujungus vieną rezistorių ir vieną kondensatorių nuosekliai per įvesties signalą (Vin), o išėjimo signalas (Vout) imamas nuo šių dviejų komponentų sankirtos. Priklausomai nuo to, kaip sujungiami rezistorius ir kondensatorius, atsižvelgiant į išėjimo signalo tašką, nustatomas filtro tipas.
  • Aktyvūs filtrai savo sudėtyje turi stiprinančių elementų, tokių kaip tranzistoriai ar operaciniai stiprintuvai. Dėl šių elementų jie gali ne tik filtruoti, bet ir stiprinti signalą, todėl jų išėjimo lygis gali būti didesnis už įėjimo. Aktyvūs filtrai dažnai pasižymi statesniais nuokrypiais ir geresniu valdymu, tačiau reikalauja papildomo maitinimo.

Filtrai taip pat klasifikuojami pagal dažnių juostą, kurią jie praleidžia:

  • Žemo dažnio filtras (Low-Pass Filter, LPF): Leidžia praeiti tik žemo dažnio signalams nuo 0 Hz iki jo ribinio dažnio (fc), o visus aukštesnius dažnius blokuoja arba slopina.
  • Aukšto dažnio filtras (High-Pass Filter, HPF): Leidžia praeiti tik aukšto dažnio signalams nuo jo ribinio dažnio (fc) iki begalybės, o visus žemesnius dažnius blokuoja arba slopina.
  • Juostinis filtras (Band-Pass Filter, BPF): Leidžia perduoti signalus, patenkančius į tam tikrą dažnių juostą tarp dviejų ribinių taškų (fL ir fH), blokuojant tiek žemesnius, tiek aukštesnius dažnius.
  • Juostinis užtvarinis filtras (Band-Stop Filter, BSF) arba Notchas: Blokuoja signalus tam tikroje dažnių juostoje, bet praleidžia visus dažnius žemiau ir aukščiau jos.

Schematinis žemo, aukšto ir juostinio filtrų veikimo principas

Žemo Dažnio Filtras (LPF)

Žemo dažnio filtras yra grandinė, suprojektuota atmesti arba smarkiai susilpninti visus nepageidaujamus aukštus elektrinio signalo dažnius, tuo pačiu praleidžiant tik tuos signalus, kuriuos nori grandinės dizaineris. Kitaip tariant, jie „filtruoja“ nepageidaujamus aukštus dažnius.

RC Žemo Dažnio Filtras

Vienas paprasčiausių žemo dažnio filtrų yra RC (rezistoriaus-kondensatoriaus) grandinė. Tokia grandinė gali būti sukonstruota nuosekliai sujungiant rezistorių (R) ir kondensatorių (C). Išėjimo signalas (Vout) imamas nuo kondensatoriaus.

Veikimo principas:

Kondensatoriaus talpinis reaktancius (Xc) kinta atvirkščiai proporcingai dažniui:$$ X_C = \frac{1}{2\pi fC} $$Rezistoriaus varža (R) išlieka pastovi, nepriklausomai nuo dažnio.

  • Esant žemiems dažniams (f → 0): Kondensatoriaus talpinis reaktancius Xc tampa labai didelis. Jis veikia kaip atviros grandinės pertrauka, todėl beveik visas įėjimo įtampa (Vin) patenka į išėjimą (Vout) per rezistorių. Filtras praleidžia žemus dažnius.
  • Esant aukštiems dažniams (f → ∞): Kondensatoriaus talpinis reaktancius Xc tampa labai mažas. Jis veikia kaip trumpasis jungimas į žemę, todėl išėjimo įtampa (Vout) tampa beveik lygi nuliui. Filtras slopina aukštus dažnius.

Ribinis dažnis (fc), arba -3dB taškas, kuriame signalo galia sumažėja per pusę (įtampos sumažėjimas iki 0.707 karto), apskaičiuojamas pagal formulę:$$ f_c = \frac{1}{2\pi RC} $$

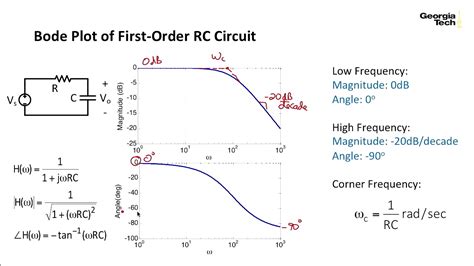

RC žemo dažnio filtro schema ir Bode amplitudės charakteristika

Pavyzdžiui, sujungus 4.7 kΩ rezistorių ir 47 nF kondensatorių, ribinis dažnis bus maždaug:$$ f_c = \frac{1}{2\pi \times 4700 \, \Omega \times 47 \times 10^{-9} \, F} \approx 717 \, Hz $$Šis filtras praleis dažnius iki maždaug 717 Hz, o aukštesnius slopins.

Amplitudės ir Fazės Charakteristikos:

  • Amplitudės charakteristika (Bode diagrama): Parodo, kaip filtro išėjimo signalo amplitudė kinta priklausomai nuo dažnio. Žemo dažnio filtras pasižymi beveik pastovia amplitude praleidžiamoje juostoje (iki fc), o po ribinio dažnio amplitudė pradeda mažėti. Paprastos pirmos eilės RC filtro nuokrypis (slopinimo greitis) yra -20 dB/dekada arba -6 dB/oktava. Tai reiškia, kad kiekvieną kartą padvigubinus dažnį virš ribinio, išėjimo signalas susilpnėja 6 dB.
  • Fazės charakteristika: Parodo, kaip filtro išėjimo signalo fazė skiriasi nuo įėjimo signalo fazės priklausomai nuo dažnio. Žemo dažnio filtruose fazės poslinkis kinta nuo 0° (esant 0 Hz) iki -90° (esant labai aukštiems dažniams, virš fc). Ribiniame dažnyje (fc) fazės poslinkis yra -45°. Šis fazės poslinkis atsiranda dėl kondensatoriaus įkrovimo ir išsikrovimo laiko, kai keičiasi įėjimo signalas.

Didesnės Tvarkos Filtrai:

Norint pasiekti statesnį slopinimą ir geresnes filtro charakteristikas, galima jungti kelias RC grandines nuosekliai (kaskadiškai). Antros eilės filtras, sudarytas iš dviejų pirmos eilės RC filtrų, turės -40 dB/dekada (-12 dB/oktava) nuokrypį. Kiekvienos papildomos pakopos pridėjimas didina filtro tvarką ir statumą, tačiau gali sumažinti amplitudės stiprinimą pačioje praleidžiamoje juostoje ir padidinti fazinius iškraipymus.

Filtravimas Garso Sistemoje

Žemo dažnio filtrai plačiai naudojami garso sistemose, ypač garsiakalbių sistemose ir žemų dažnių garsiakalbiuose (subwoofer). Juos naudojant žemų dažnių garsiakalbio filtro nustatymui, galima kontroliuoti ribinį dažnį, pagerinant garsiakalbių ir žemų dažnių garsiakalbio generuojamo garso sumaišymą. Garso signalai, viršijantys pasirinktą ribinį dažnį, neperduodami į žemų dažnių garsiakalbį. Tai padeda pašalinti aukšto dažnio triukšmą, kaip įrašų įrangos šnypštimas ar instrumentų šiurkštumas, išvalyti garsą ir pabrėžti žemų dažnių skambesį. Taip pat žemų dažnių filtras gali būti naudojamas norint padaryti muziką skambančią „tyliau“ ar „atokiau“, imituojant garso sklidimą iš toli.

Pavyzdžiui, žemųjų dažnių filtras gali būti pritaikytas bosinėms partijoms ar mušamiesiems, kad pašalintų aukšto dažnio triukšmą ir pabrėžtų žemų dažnių skambesį. Tai ypač svarbu kuriant aiškesnį, erdvesnį ir triukšmo neperkrautą garsą.

Kai kurie žemųjų dažnių filtrai turi specialų mygtuką "Rezonansas" (Q koeficientas), kuris sustiprina garsus aplink ribinį tašką. Filtro nuolydis apibrėžia, kaip greitai filtras blokuoja aukštus garsus - kuo statesnis nuolydis, tuo labiau blokuojami aukšti garsai.

Aukšto Dažnio Filtras (HPF)

Aukšto dažnio filtras veikia priešingai nei žemo dažnio filtras. Jis leidžia praeiti aukšto dažnio signalams, viršijantiems jo ribinį dažnį, ir slopina žemesnius dažnius.

RC Aukšto Dažnio Filtras

Paprastas pirmos eilės aukšto dažnio filtras gali būti sukonstruotas nuosekliai sujungiant kondensatorių (C) ir rezistorių (R). Šiuo atveju išėjimo signalas (Vout) imamas nuo rezistoriaus.

Veikimo principas:

  • Esant žemiems dažniams (f → 0): Kondensatoriaus talpinis reaktancius Xc yra labai didelis, todėl jis veikia kaip atviros grandinės pertrauka ir blokuoja signalą. Išėjimo įtampa (Vout) yra beveik lygi nuliui. Filtras slopina žemus dažnius.
  • Esant aukštiems dažniams (f → ∞): Kondensatoriaus talpinis reaktancius Xc tampa labai mažas, todėl jis veikia kaip trumpasis jungimas į žemę. Įtampa patenka į rezistorių ir beveik visa patenka į išėjimą. Filtras praleidžia aukštus dažnius.

Ribinis dažnis (fc) apskaičiuojamas ta pačia formule:$$ f_c = \frac{1}{2\pi RC} $$

RC aukšto dažnio filtro schema ir Bode amplitudės charakteristika

Amplitudės ir Fazės Charakteristikos:

  • Amplitudės charakteristika: Aukšto dažnio filtras pasižymi beveik nuline amplitude žemiausiems dažniams, o po ribinio dažnio (fc) amplitudė pradeda didėti ir tampa pastovi praleidžiamoje juostoje. Nuokrypis taip pat yra -20 dB/dekada (-6 dB/oktava) žemiausiems dažniams.
  • Fazės charakteristika: Aukšto dažnio filtruose fazės poslinkis kinta nuo +90° (esant 0 Hz) iki 0° (esant labai aukštiems dažniams, virš fc). Ribiniame dažnyje (fc) fazės poslinkis yra +45°.

Filtravimas Garso Sistemoje ir Kitos Programos

Aukšto dažnio filtrai taip pat yra svarbūs garso sistemose. Jie naudojami aukšto dažnio garsiakalbiuose (tweeter), kad apsaugotų juos nuo per žemų dažnių signalų, kurie galėtų juos sugadinti. Taip pat jie gali būti naudojami pašalinti nepageidaujamą žemo dažnio "bumą" ar triukšmą iš signalo, paliekant tik aukštesnius, aiškesnius dažnius. Pavyzdžiui, aukšto dažnio filtras gali būti naudojamas pašalinti žemo dažnio triukšmą iš mikrofono įrašo, pavyzdžiui, vėjo ar vibracijos sukeltą triukšmą.

Be garso technologijų, aukšto dažnio filtrai naudojami įvairiose kitose srityse:

  • Ryšių sistemos: Atskirti aukšto dažnio signalus nuo žemo dažnio triukšmo.
  • Matavimo prietaisai: Pašalinti žemo dažnio svyravimus, kurie gali trukdyti tiksliems matavimams.
  • Reguliavimui ir valdymui skirtos sistemos: Filtruoti triukšmus, kurie gali sukelti neteisingus valdymo signalus.

Filtravimo Charakteristikų Tyrimas Praktikoje

Norint suprasti ir vizualizuoti filtrų veikimą, svarbu atlikti eksperimentinius matavimus. Tai apima perdavimo koeficiento (K) ir fazės dažninės charakteristikos nustatymą įvairiuose dažniuose.

Eiga:

  1. Grandinės sujungimas: Surenkite paprastą žemo arba aukšto dažnio RC filtrą. Pavyzdžiui, žemo dažnio filtrui naudokite rezistorių ir kondensatorių nuosekliai, išėjimą imdami nuo kondensatoriaus. Aukšto dažnio filtrui - kondensatorių ir rezistorių nuosekliai, išėjimą imdami nuo rezistoriaus.
  2. Signalo generavimas: Naudokite signalų generatorių, kad tiektumėte įvesties signalą (Vin) į filtrą. Pradėkite nuo sinusinio signalo.
  3. Dažnių diapazono tyrimas: Keiskite generatoriaus dažnį nuo žemiausių reikšmių (pvz., 10 Hz) iki aukščiausių (pvz., 100 kHz ar daugiau), matuodami įvesties (Vin) ir išėjimo (Vout) signalų amplitudes kiekviename dažnyje.
  4. Perdavimo koeficiento skaičiavimas: Perdavimo koeficientas (K) apskaičiuojamas kaip išėjimo amplitudės ir įėjimo amplitudės santykis:$$ K = \frac{V{out}}{V{in}} $$Amplitudės dažninė charakteristika nubraižoma vaizduojant K (arba K decibelais: $20 \log_{10} K$) priklausomybę nuo dažnio (logaritminėje skalėje).
  5. Fazės poslinkio matavimas: Naudodami osciloskopą ar specializuotą analizatorių, išmatuokite fazės skirtumą tarp įėjimo ir išėjimo signalų skirtinguose dažniuose. Fazės dažninė charakteristika vaizduoja fazės poslinkio priklausomybę nuo dažnio.
  6. Stačiakampio signalo tyrimas: Pakartokite matavimus, naudodami stačiakampį signalą kaip įvestį. Stačiakampis signalas yra sudarytas iš begalinės harmonikų (sinusoidžių) sumos. Filtruojant stačiakampį signalą, matysime, kaip filtras veikia skirtingas jo harmonikas, keisdamas signalo formą. Žemo dažnio filtras suapvalins stačiakampio signalo kampus, o aukšto dažnio filtras gali pašalinti žemesnes harmonikas, palikdamas aštresnius kraštus.

Žemo dažnio ir aukšto dažnio filtrai - RC ir RL grandinės

"Sinc" Filtrai ir Jų Ypatybės

Skaitmeninėje signalų apdirbimo srityje plačiai naudojami "sinc" filtrai. Jie pasižymi unikaliomis savybėmis, tačiau turi ir tam tikrų trūkumų.

Idealaus "Sinc" Filtro Savybės:

Idealiu atveju, žemo dažnio "sinc" filtras gali visiškai pašalinti visus dažnius, viršijančius jo ribinį dažnį (fc), ir be jokio slopinimo praleisti visus dažnius žemiau fc. Tokia filtravimo kokybė pasiekiama dėl "sinc" funkcijos (sin(x)/x) matematinio pobūdžio.

Praktinės "Sinc" Filtro Problemos:

  1. Begalinė trukmė: "Sinc" funkcija yra begalinė abiem kryptimis (laiko atžvilgiu). Praktiniams skaičiavimams būtina apriboti filtro branduolio ilgį, t.y., panaudoti tik baigtinį "sinc" funkcijos taškų skaičių. Tai sukelia neidealų atsaką: atsiranda bangavimai praleidimo juostoje ir nepakankamas slopinimas užtvarinėje juostoje.
  2. Vykdymo laikas: Kuo geresnių filtro parametrų (pvz., didesnis slopinimas užtvarinėje juostoje) norime pasiekti, tuo ilgesnis turi būti filtro branduolys. Tai tiesiogiai didina konvoliucijos (pagrindinės filtro operacijos) vykdymo laiką.

"Sinc" Filtrai su Langu (Windowed Sinc Filters):

Siekiant pagerinti "sinc" filtro atsaką, naudojami "langai" (pvz., Hammingo, Blackmano langai). Lango funkcija dauginama iš baigtinio "sinc" filtro branduolio. Tai "užglotnina" filtro branduolio kraštus, žymiai pagerina dažninį atsaką: sumažėja bangavimai praleidimo juostoje ir padidėja slopinimas užtvarinėje juostoje. Tačiau, kaip ir anksčiau, pagerinant vieną parametrą (pvz., sumažinant bangavimą), kitas (pvz., statumas) gali pablogėti.

Parametrų Pasirinkimas:

Projektuojant "sinc" filtrą su langu, reikia pasirinkti du pagrindinius parametrus:

  • Ribinis dažnis (fc): Išreiškiamas kaip diskretizavimo dažnio trupmena, intervale nuo 0 iki 0.5.
  • Filtro branduolio ilgis (M): Turi įtakos filtro statumui ir vykdymo laikui.

"Sinc" Filtro Nauda ir Trūkumai:

  • Pranašumas: Parametrus galima gerinti iki begalybės, pasiekiant itin didelį slopinimą užtvarinėje juostoje (pvz., -148 dB). Tai neįmanoma pasiekti su analoginiais filtrais.
  • Trūkumas: Reikalingas didelis skaičiavimo tikslumas (pvz., 22 bitų ADC, papildomi skaičiavimo resursai dėl apvalinimo klaidų) ir ilgas vykdymo laikas, ypač realaus laiko apdorojimui.

Ištrauka ir Praktinis Pavyzdys

Darbo eigoje, sujungus aukšto dažnio RC filtro grandinėlę ir naudojant signalų generatorių bei osciloskopą, buvo galima išmatuoti jo parametrus. Kai generatorius buvo perjungtas į sinusinį režimą ir matuojant 10 Hz - 100 kHz dažnių juostoje, buvo galima apskaičiuoti perdavimo koeficientą K = Vout/Vin ir fazės dažninę charakteristiką.

Pastaba: "Žemo dažnio charakteristika pradeda kristi dažniams pasiekus maždaug 2 kHz, tai yra todėl, nes filtras filtruoja žemus dažnius." Šis teiginys yra klaidingas. Žemo dažnio filtras praleidžia žemus dažnius ir filtruoja (slopina) aukštus. Aukšto dažnio filtras veikia priešingai, jo charakteristika kyla dažniams virš ribinio dažnio. Jei žemo dažnio filtro charakteristika pradeda kristi ties 2 kHz, tai reiškia, kad 2 kHz yra jo apytikslis ribinis dažnis, ir filtras slopina dažnius aukščiau šio taško.

Bode diagramos pavyzdys, rodantis žemo ir aukšto dažnio filtrų atsaką

Išvados

Žemo ir aukšto dažnio filtrai yra fundamentalūs analoginės ir skaitmeninės elektronikos komponentai, leidžiantys valdyti signalų dažnių spektrą. Nuo paprastų RC grandinių iki sudėtingų "sinc" filtrų, kiekvienas tipas turi savo pranašumus ir trūkumus, lemiančius jo tinkamumą konkrečioms programoms. Amplitudės ir fazės charakteristikų supratimas yra esminis norint efektyviai projektuoti ir naudoti šiuos filtrus įvairiose technologinėse srityse, pradedant garso sistemomis ir baigiant ryšių bei matavimo prietaisais.
