Aktyviojo filtro sintezė: Išsamus vadovas
Vandens filtravimas yra esminis procesas bet kurioje vandens tiekimo sistemoje, užtikrinantis ne tik buitinės technikos ilgaamžiškumą, bet ir vartotojų sveikatą. Filtrai sulaiko netirpias daleles, tokias kaip smėlis, rūdys, nuosėdos bei kitos mechaninės priemaišos, kurios gali sugadinti brangią buitinę techniką ar užkimšti smulkius maišytuvų tinklelius. Net jei vanduo atrodo skaidrus, jame esančios mikro-dalelės veikia kaip abrazyvas, kuris pamažu gadina keraminius maišytuvų diskus, elektromagnetinius buitinės technikos vožtuvus ir šildymo katilus. Šiame straipsnyje gilinsimės į aktyviojo filtro sintezę, nagrinėdami jo veikimo principus, įvairias implementacijas ir taikymus.
Vandens filtrų tipai ir sandara

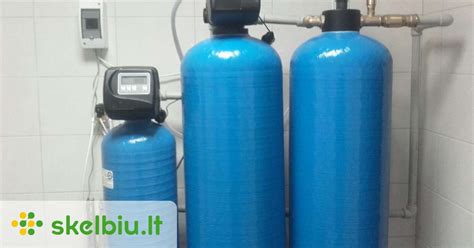

Vandens filtravimo sistemos gali būti įvairios, nuo paprastų, skirtų butui, iki galingų pramoninių sistemų. Paprastai filtrai susideda iš korpuso, filtravimo terpės ir prijungimo elementų. Kai kurie pažangiausi filtrai, pavyzdžiui, „Akvasistema“ asortimente, pasižymi automatinėmis funkcijomis: jie patys stebi užterštumo lygį ir automatiškai atlieka savaiminį prasiplovimą, todėl nereikia rūpintis kasečių keitimu. Tokie filtrai yra idealus sprendimas namams, kur vandenyje yra daug smėlio ar kitų stambių dalelių. Jie pasižymi itin dideliu pralaidumu ir minimaliu slėgio kritimu.
Klasikiniai ir universaliausi sprendimai apima platų korpusų ir keičiamų elementų pasirinkimą: nuo mechaninių polipropileno kasečių iki aktyvuotos anglies įdėklų chloro šalinimui. Tai ekonomiškas būdas pritaikyti filtravimą pagal individualius vandens tyrimo rezultatus. Jei norite išvengti dažno kasečių keitimo, bet neieškote pilnos automatikos, praplaunami filtrai yra aukso vidurys. Turėdami specialų vožtuvą apačioje, jie leidžia vienu judesiu nuplauti susikaupusius nešvarumus nuo tinklelio, taip pratęsiant filtro tarnavimo laiką. Be to, svarbu turėti ir viską, ko reikia sklandžiam filtravimo mazgo montavimui ir priežiūrai: korpusų raktus, laikiklius, tarpines bei manometrus slėgio stebėjimui. Kokybiški priedai užtikrina sistemos sandarumą ir ilgaamžiškumą.
Filtrai su cheminę regeneraciją: Veikimo algoritmas
Filtrai su cheminę regeneraciją, tokie kaip vandens minkštinimo ar geležies šalinimo filtrai, turi panašią sandarą ir veikimo algoritmą, nors ir naudoja skirtingas regeneravimo medžiagas (valgomoji druska ar kalio permanganatas). Jų darbo algoritmas yra sudėtingesnis ir susideda iš kelių ciklų:
Vandens valymo ciklas: Nevalytas vanduo patenka į filtrą, prateka pro filtravimo užpildo sluoksnį ir išvalytas patenka į išleidimo liniją. Ciklo trukmė priklauso nuo vandens parametrų ir sąnaudų režimo, dažniausiai nuo 1 paros iki 6-7 dienų. Jei filtras nenaudojamas arba nepilnai apkrautas, rekomenduojama bent kartą per 10 dienų atlikti priverstinę regeneraciją (atbulinį plovimą), kuri kai kuriuose filtruose atliekama automatiškai.
Intensyvaus filtravimo terpės atbulinio plovimo ciklas: Tai išankstinis regeneracijos etapas. Neišvalytas vanduo patenka į filtravimo užpildo apačią priešinga kryptimi, supurena užpilą ir išplauna susikaupusius mechaninius nešvarumus. Nešvarus vanduo išleidžiamas į kanalizaciją. Šiuo metu vandens naudoti nepatartina, nes jis nebus išvalytas.
Pagrindinis ciklas užpildo filtravimo savybių atstatymo atžvilgiu:
- Etapas 1 (Regeneravimo tirpalo pratekėjimas): Regeneravimo tirpalo koncentratas, atskiedžiamas įeinančiu vandeniu, prateka pro filtravimo užpildą, chemiškai atstatydamas jo savybes. Panaudotas tirpalas išleidžiamas į kanalizaciją. Ciklo trukmė - 10-30 minučių. Šio etapo metu vandens naudoti taip pat nepatartina.
- Etapas 2 (Lėtasis plovimas): Sustabdomas regeneruojančio tirpalo tiekimas. Vanduo lėtai prateka pro filtrą ta pačia kryptimi kaip ir valymo ciklo metu, palaipsniui išstumdamas regeneruojantį tirpalą į kanalizaciją. Ciklo trukmė - 30 minučių. Vandens naudoti nepatartina.
Spartusis plovimas: Vanduo išteka į kanalizaciją. Jo paskirtis - išleisti likusius nešvarumus ir pirmąją dalį išvalyto vandens. Didelis vandens srautas sutankina filtravimo užpilo sluoksnį. Ciklo trukmė - 5-10 minučių. Vandens naudoti nepatartina.
Talpyklos pripildymo ciklas: Regeneravimo tirpalo laikymo talpykla pripildoma įeinančio vandens. Tirpalo lygis pakyla iki maksimalaus žymos. Ciklo trukmė - 5-15 minučių.
KAIP ŽINOTI, AR MANO VANDENS MINKŠTIKLIS REGENERACUOJA?
Aktyvieji harmonikų filtrai (AHF): Naujausi technologiniai sprendimai
Kalbant apie filtravimą, svarbu paminėti ir kitų sričių, pavyzdžiui, elektros tinklų, filtravimo technologijas. Šiuolaikiniai tinklai reikalauja daugiau nei statinių sprendimų. Nors pasyvieji filtrai veikia kaip „fiksuoti kamertonai“ iš anksto nustatytoms harmonikoms, jie neatlaiko dinaminių iškraipymų, kuriuos sukelia dažnio keitikliai, elektromobilių įkrovikliai ir atsinaujinantys energijos šaltiniai.
Čia į sceną įeina aktyvieji harmonikų filtrai (AHF), tokie kaip YTPQC-AHF. Tai „tinklo chirurgai“, kurie realiuoju laiku pašalina 2-50 harmonikas, atkuria galios koeficientą ir fazių balansą - visa tai vienoje adaptyvioje sistemoje. Pagrindinis principas: harmoninis slopinimas realiuoju laiku. AHF veikia „priešingosios injekcijos“ principu:
- Aptikimas: Nuolat stebima tinklo srovė naudojant didelės spartos jutiklius.
- Analizė: Atliekamas harmonikų skaidymas naudojant greitąją Furjė transformaciją (FFT) ir momentinės reaktyviosios galios teoriją.
- Kompensacija: Generuojamos priešfazinės srovės per 3 lygių IGBT keitiklius, kad neutralizuotumėte harmonikas.
- Adaptacija: Dinamiškai reguliuojama išvestis per DSP+FPGA valdiklius (atsako laikas ≤50 μs).
Inžinieriai renkasi YTPQC-AHF dėl jo privalumų:
- Rezonansui atsparus dizainas: Patentuotas anti-svyravimo algoritmas apsaugo nuo harmoninio stiprinimo.
- Išmanus aušinimo intelektas: PWM valdomi ventiliatoriai perjungia į tylųjį režimą lengvų apkrovų metu.
- Integruota pasaulinė atitiktis: Iš anksto sukonfigūruoti profiliai IEEE 519, IS G5/4 ir IEC 61000-3-6.
- Ateičiai paruošta architektūra: Pritaikytas daiktų internetui su „Modbus“ / TCP, leidžiančiu atlikti nuspėjamąją priežiūrą.

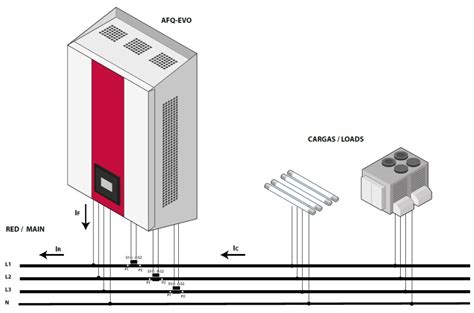

Aktyvus harmonikų filtravimo būdas, kai į tinklą generuojama priešingos krypties srovė, nei apkrovos generuojamos srovės harmonikos, yra principas, kurį naudoja aktyvus harmonikų filtras CIRCUTOR AFQ-evo arba AFQm. Tai srovės šaltinis, kuris generuoja skirtingo dažnio ir skirtingos amplitudės kompensavimo srovę ir kompensuoja srovės sinusoidės iškraipymus. Įrenginys geba slopinti srovių harmonikas iki 50-tos harmonikos. Fazinių srovių disbalanso kompensavimui galima jungti keletą įrenginių iki 100 vnt. Aktyvus harmonikų filtras CIRCUTOR AFQ-evo arba AFQm gali būti integruotas į vartotojo tinklą, kaip papildomas įrenginys, kur jau yra instaliuotas tradicinis pasyvus talpinis ar indukcinis padėties kompensavimas bei instaliuotas pasyvus harmonikų filtravimas. Į įrenginį integruota WEB SERVER funkcija, leidžianti kontroliuoti įrenginio darbą ir tinklo parametrus distanciniu būdu.
Aktyvuotos anglys ir filtravimo sluoksniai: ACES Sp. sprendimai
ACES Sp. z o.o. yra pripažintas tiekėjas, siūlantis aktyvintos anglies ir anglies filtrus, dažniausiai naudojamus skysčiams ir dujoms valyti. Jų nuolat vykdomi tyrimai ir gaminių tobulinimas leidžia aprūpinti klientus pažangiausiais filtravimo sprendimais, taikomais geriamojo vandens, nuotekų, oro, biodujų ar išmetamųjų dujų valymui. ACES Sp. z o.o. įmonė specializuojasi aktyvuotos anglies, antracito, smėlio ir kitose filtracinėse medžiagose, skirtose naudoti filtravimo įrangoje.
Aktyvioji anglis, dar vadinama „juoduoju deimantu“, pasižymi nepakeičiamomis adsorbcijos savybėmis. Ji gaminama iš įvairių žaliavų, pvz., medienos, vėliau aktyvinama vandens garais ar stipriomis rūgštimis. Dėl didelio paviršiaus ploto ir porų pasiskirstymo aktyvioji anglis naudojama įvairiose skysčių, oro bei biodujų valymo užduotyse. ACES filtrai pagaminti iš aukštos kokybės sertifikuoto plieno, apsaugoti nuo kenksmingų išorės veiksnių. Dėl didelės sorbcijos jie yra labai efektyvūs valant vandenį, nuotekas ar biodujas.
Katalizatorius ir suodžių filtras: Skirtumai ir veikimas dyzeliniuose varikliuose

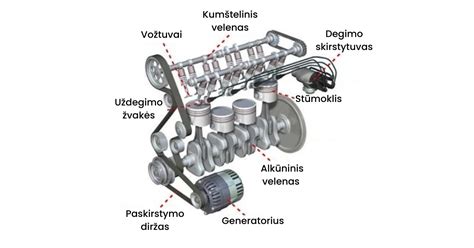

Visi lengvieji automobiliai su dyzeliniais varikliais, pradėti gaminti nuo 2007 m., turi suodžių filtrą (DPF), kuris tapo būtinas įgyvendinant aukštus kenksmingų medžiagų išmetimo standartus. Nors ir panašūs, suodžių filtras ir katalizatorius turi esminių konstrukcijos ir funkcijų skirtumų.
Degimo išmetamosios dujos priverstinai praeina pro akytas silicio karbido matricos akutes. Katalizatoriaus pagrindą sudaro aliuminio ir cerio oksidai, padengti platina, kurie sulaiko tam tikras kenksmingas medžiagas (angliavandenilius, smalkes, kvapiuosius junginius). Suodžių filtras, kurio sienelės pagamintos iš silicio karbido, o kiekvienas kanalas viename gale užblokuotas, sulaiko suodžių daleles, kurios vėliau degamos. Šis procesas vyksta esant laisvam molekuliniam deguoniui. Dėl unikalios konstrukcijos išmetamosios dujos yra priverstos skverbtis pro akytus užblokuotus kanalus ir išeiti pro gretimų mikrokanalų atvirus galus.
Dyzelinių variklių kietųjų dalelių filtrai (DPF) sulaiko suodžių daleles ir neleidžia joms patekti į aplinką. Skirtingai nuo katalizatoriaus, skirto sumažinti dujų fazės teršalų išmetimą, DPF paskirtis - sulaikyti ir išlaikyti kietąsias daleles tol, kol jos galės būti sudegintos pačiame filtre. Įprasti DPF filtrai yra koriniai keraminiai filtrai su daug mažų kanalų, kur kas antro kanalo galas yra uždaras. Dėl to suodžių turintys teršalai yra priversti tekėti pro porėtas filtro sieneles, kur suodžių dalelės uždaromos filtro porose ir kanalo sienelių paviršiaus sluoksnyje. Dėl itin mažų filtro porų ir korinės konstrukcijos, DPF filtrų kietųjų dalelių filtravimo efektyvumas gali siekti 99% ar daugiau procentų.
Didėjant suodžių kiekiui filtre, didėja ir filtro efektyvumas, kadangi susikaupę suodžiai sudaro papildomą sluoksnį, kuris uždaro įeinančias daleles. Siekiant sumažinti filtro slėgio kryptį dėl suodžių kaupimosi, filtras regeneruojamas - suodžiai sudeginami (oksiduojami).
Yra dviejų tipų regeneracijos procesas:
- Aktyvi regeneracija: Reikalauja padidinti išmetamųjų dujų temperatūrą. Tai gali būti pasiekiama naudojant dyzelinį degiklį arba dyzelino oksidacijos katalizatorių (DOC). Aktyvios regeneracijos sistemos gali naudoti kuro purkštuką arba použdegiminio įpurškimo funkciją. Paprastai trunka 20-30 minučių, tačiau esant dideliam suodžių kiekiui gali prireikti ir kelių valandų stovinčios transporto priemonės regeneracijos.
- Pasyvi regeneracija: Nereikalauja papildomos energijos. Paremta suodžių oksidacija naudojant NO2, kuri vyksta žemesnėje temperatūroje (250-400 °C). Tam naudojamas katalizatorius, paverčiantis NO į NO2.
Nepriklausomai nuo regeneracijos metodo, vykstant suodžių oksidacijai, susidaro nedegi medžiaga arba pelenai, kurių sudeginti neįmanoma ir kurie lieka DPF.
Aktyviųjų filtrų charakteristikų tyrimas laboratorijoje
Laboratoriniai darbai, skirti aktyviųjų filtrų charakteristikoms tirti, yra svarbūs siekiant suprasti jų veikimo principus. Aktyvūs filtrai sudaryti iš pasyvių komponentų grandinėlių ir aktyviojo elemento - operacinio stiprintuvo, kuris kompensuoja varžų suderinimo ir įtampos slopimo funkcijas. Dažninės filtro savybės priklauso nuo jo eilės (reaktyviųjų komponentų kiekio), o charakteristikos tipą - nuo tų elementų pajungimo grįžtamojo ryšio grandinėse.
Pirmos eilės žemų ir aukštų dažnių filtrai gali būti sudaromi dviem būdais: pasyvinį RC filtrą apkraunant operaciniu stiprintuvu, arba įjungiant RC komponentus neigiamo grįžtamojo ryšio grandinėje. Pirmuoju atveju operacinis stiprintuvas naudojamas kaip didelės varžos apkrova, antruoju - kondensatoriaus talpa keičia grįžtamojo ryšio stiprumą.
Laboratorinio darbo eigoje surinkus antros eilės žemų dažnių filtrą, suskaičiuojamas jo nukirtimo dažnis (pvz., fc = 62,8 kHz), sureguliuojamas įėjimo signalo lygis, kad filtro išėjime gautumėte neiškraipytą sinusinį signalą. Išmatuojama filtro dažninė charakteristika, suskaičiuojamas perdavimo koeficientas kartais ir decibelais, ir nubraižoma perdavimo koeficiento dažninė charakteristika. Iš šios charakteristikos randamas filtro charakteristikos slopimo statumas. Panašiai atliekamas ir antros eilės aukštų dažnių filtro matavimas ir analizė. Tokie tyrimai padeda giliau suprasti aktyviųjų filtrų veikimo mechanizmus ir jų pritaikymo galimybes įvairiose sistemose.
