Aukšto Dažnio Filtras: Pažvelkime į Jo Veikimą ir Paskirtį

Filtrai yra nepakeičiami elektronikos įrenginiai, atliekantys kritiškai svarbią funkciją: jie leidžia arba blokuoja tam tikras elektrinių signalų dažnių komponentes. Šiame straipsnyje mes gilinsimės į vieną iš pagrindinių filtrų tipų - aukšto dažnio filtrą (HPF), analizuodami jo veikimo principus, konstrukciją, įvairius tipus ir plačias pritaikymo galimybes. Nors terminas "filtras" gali sukelti asociacijų su sudėtingomis sistemomis, daugelis filtrų, įskaitant HPF, yra pasyvūs įrenginiai, nereikalaujantys išorinio maitinimo, nes juose naudojami tik rezistoriai, ritės ir kondensatoriai.

Kas yra Aukšto Dažnio Filtras?

Aukšto dažnio filtras, dar žinomas kaip aukštųjų dažnių barjerinis filtras, yra elektroninė grandinė arba signalų apdorojimo įtaisas, kurio pagrindinė paskirtis yra leisti pratekėti dažniams, viršijantiems tam tikrą nustatytą ribinį dažnį, tuo pat metu slopinant arba blokuojant dažnius, esančius žemiau šios ribos. Kitaip tariant, jis "išjungia" nepageidaujamus žemo dažnio signalus arba nuolatinės srovės (DC) komponentus, pabrėžiant aukštesnių dažnių komponentus. Tai yra priešingybė žemų dažnių filtrui, kuris veikia atvirkštiniu principu.

Pasyvūs ir Aktyvūs Aukšto Dažnio Filtrai

Filtrai, priklausomai nuo juose naudojamų komponentų tipo, yra skirstomi į dvi pagrindines kategorijas: pasyvius ir aktyvius.

• Pasyvūs filtrai: Šie filtrai sudaryti tik iš pasyvių elementų, tokių kaip rezistoriai (R), ritės (L) ir kondensatoriai (C). Jie nereikalauja jokio papildomo maitinimo šaltinio, nes patys negeneruoja elektros energijos, o tik apdoroja signalus pagal savo grandinių savybes. Paprasčiausi pasyvūs aukšto dažnio filtrai gali būti sukonstruoti iš rezistorių ir kondensatorių (RC filtrai) arba rezistorių ir ritinių (RL filtrai).

  • Pasyvus RC HPF: Šis tipas naudoja rezistorių ir kondensatorių derinį. Kondensatorius ir rezistorius yra sujungti nuosekliai, o išėjimo įtampa gaunama per rezistorių, kai įėjimo įtampa taikoma kondensatoriuje. Dėl kondensatoriaus reaktyvumo filtras leidžia tik aukštus signalo dažnius, didesnius už ribinį dažnį, ir blokuoja žemesnius. Ši konstrukcija patenka į pirmosios eilės aukšto dažnio filtro kategoriją.
  • Pasyvus RL HPF: Šis tipas naudoja rezistorių ir induktyvumą (ritę). Pasyviosios RL HPF grandinės dažniau naudojamos radijo dažnių (RF) arba aukšto dažnio diapazonuose.

• Aktyvūs filtrai: Aktyviųjų filtrų konstrukcijoje, be pasyvių elementų, naudojami ir aktyvūs komponentai, tokie kaip operaciniai stiprintuvai (op-amperai). Tai leidžia pasiekti statesnius filtrų nuolydžius ir tiksliau valdyti filtro charakteristikas. Aktyvieji filtrai reikalauja išorinio maitinimo. Aukšto dažnio filtrą naudojant su op-ampu, pasyvus RC HPF prijungiamas prie neinvertuojančio op-amp stiprintuvui ir įtampos padidinimo valdymui. Op-amp atvirojo ciklo charakteristikos riboja išvestį, o stiprintuvas valdo išėjimo signalo įtampos padidėjimą.



Aukšto Dažnio Filtro Konstrukcija ir Charakteristikos

Pagrindinės aukšto dažnio filtro grandinės konstrukcija yra panaši į žemų dažnių filtro grandinę, tačiau komponentai (rezistorius ir kondensatorius) yra sukeisti pozicijomis.

• Ribinis dažnis (Cutoff Frequency, $fc$): Tai yra svarbiausias HPF parametras. Jis nustato tašką, nuo kurio filtras pradeda slopinti signalą. Dažniai, esantys aukščiau ribinio dažnio, yra leidžiami, o dažniai žemiau jo - slopinami. RC grandinėms, ribinis dažnis apskaičiuojamas pagal formulę:$fc = 1 / (2 \pi RC)$kur $R$ yra varža (omais), o $C$ yra talpa (faradais).

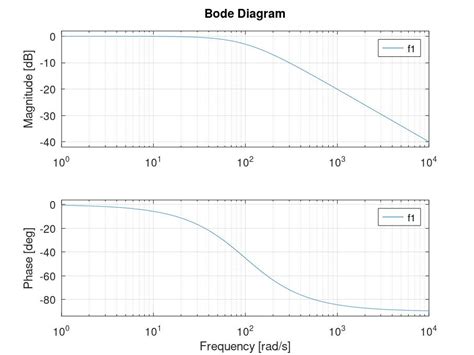

• Dažnio atsakas (Frequency Response): Tai yra filtro perdavimo koeficiento (stiprinimo) priklausomybė nuo dažnio. Idealiu atveju, HPF praleidžia visus dažnius, viršijančius ribinį dažnį, ir visiškai blokuoja žemesnius. Praktikoje, filtras susilpnina žemesnius dažnius, o ne visiškai juos pašalina. Bode diagrama yra labai naudinga priemonė analizuoti ir vizualizuoti šias charakteristikas.



• Nuolydis (Slope): Tai rodo, kaip greitai filtras susilpnina dažnius, esančius žemiau ribinės vertės. Nuolydis matuojamas decibelais per oktavą (dB/octave). Kuo statesnis nuolydis, tuo greičiau slopinami nepageidaujami žemi dažniai. Pavyzdžiui, antros eilės HPF turi +40 dB/oktavos pralaidumo juostos padidėjimą, o tai reiškia statesnį slopinimą nei pirmos eilės filtras.

• Fazės poslinkis (Phase Shift): Filtrai taip pat sukelia fazės poslinkį tarp įėjimo ir išėjimo signalų. Pirmos eilės RC HPF atveju, esant ribiniam dažniui, fazės poslinkis yra 45°. Kai signalo dažnis viršija ribinį dažnį, fazės kampas artėja prie nulio (išėjimo signalas yra fazėje su įėjimu), o žemesniems dažniams jis didėja.

Įvairūs Aukšto Dažnio Filtrai ir Jų Ypatybės

Be paprastų RC ir RL konfigūracijų, egzistuoja ir sudėtingesni bei specializuoti aukšto dažnio filtrai:

• Butterwortho filtras: Šis filtras pasižymi visiškai plokščia dažninės charakteristikos pralaidumo juostoje, todėl jis dažnai vadinamas "plokščiu plokščiu" filtru. Jis neturi pulsacijų praleidžiamojoje juostoje, todėl yra idealus, kai svarbiausia yra signalo skaidrumas. Jis plačiai naudojamas, kai pralaidumo juostos uždaro ciklo stiprinimas yra vienybė. Pirmojo eilės Butterwortho HPF padidėjimas didėja +20 dB per dešimtmetį, o antros eilės - +40 dB per dešimtmetį.



• Čebyševo filtras: Šie filtrai, pavadinti rusų matematiko Pafnuty Chebyshev vardu, pasižymi staigesniu nuokrypiu (slopinimu) nei Butterwortho filtras, tačiau tai pasiekiama tam tikrų pulsacijų praleidžiamojoje juostoje sąskaita. I tipo Čebyševo filtrai paprastai naudojami, kai reikia aštresnės pjūvio ribos nei su Butterwortho filtru.

• Linkwitz-Riley filtras: Paprastai naudojamas garsiakalbių sistemose, siekiant užtikrinti sklandų aukštų ir žemų dažnių garsiakalbių susiliejimą. Pavyzdžiui, dvipusėje garsiakalbių sistemoje Linkwitz-Riley filtras užtikrina, kad aukštų dažnių garsiakalbis ir žemų dažnių garsiakalbis sklandžiai susilietų be dažnių persidengimo ar tarpų. 24 dB/oktavos nuolydis užtikrina sklandų perėjimą tarp garsiakalbių.

• Elipsinis (Cauerio) filtras: Šis filtras pasižymi itin stačiu nuokrypiu, tačiau tai pasiekiama bangavimo (pulsacijų) praleidžiamojoje ir stabdymo juostoje sąskaita.

• "Moog" filtras: Sukurtas Roberto Moogo, šis filtras yra legendinis analoginių sintezatorių pasaulyje. Jis gali būti naudojamas neapdorotoms osciliatorių bangoms formuoti į sodrius, labiau organizuotus tonus, suteikdamas sintezatoriaus garsui charakterio ir šilumos.

Aukšto Dažnio Filtro Taikymo Sritys

Aukšto dažnio filtrai yra itin universalūs ir plačiai naudojami įvairiose technikos ir elektronikos srityse:

• Garso inžinerija ir muzikos produkcija: Tai viena populiariausių HPF taikymo sričių.

  • Triukšmo pašalinimas: HPF gali efektyviai pašalinti nepageidaujamą žemo dažnio triukšmą, tokį kaip įrašų įrangos šnypštimas, oro kondicionierių dundesys ar netgi "pop" garsai, atsirandantys dėl vokalo įrašymo su mikrofonu (artumo efektas).
  • Erdvės sukūrimas mišinyje: Pašalindami nereikalingus žemus dažnius iš vienų instrumentų, galite "išvalyti" vietą kitiems, leidžiant jiems geriau girdėtis ir sukurti aiškesnę stereoskopinę erdvę. Pavyzdžiui, jei gitara ir klavišiniai konkuruoja tame pačiame dažnių diapazone, vienam iš instrumentų pritaikius HPF, galima nustatyti jų atskiras vietas mišinyje.
  • Instrumentų atskyrimas ir pabrėžimas: HPF padeda išryškinti tam tikrus instrumentus. Pavyzdžiui, sumažinus žemus dažnius ritminėms gitaroms ar hi-hat, galima sukurti kontrastą, kuris leis pagrindiniams instrumentams (vokalams, pagrindinei melodijai) išsiskirti.
  • Boso valdymas: Žemi dažniai gali sukelti "purvą" mišinyje. HPF padeda sutramdyti šiuos nepageidaujamus žemus dažnius, ypač kai jie trukdo bosinei partijai ar smūginiam būgnui.
  • Vokalo apdorojimas: Vokalas gali perduoti daug nereikalingos žemųjų dažnių informacijos, ypač dėl artumo efekto. HPF padeda pašalinti šią informaciją, išlaikant vokalo aiškumą ir emociją, tačiau reikia būti atsargiems, kad nebūtų iškirpta per daug žemų dažnių, nes tai gali atimti iš garso energiją ir šilumą.
  • Efektų kūrimas: HPF galima automatizuoti, kad laikui bėgant palaipsniui mažėtų išjungimo dažnis, imituojant judantį, tolstantį garsą. Taip pat jie dažnai naudojami reverberacijos (echo) arba delsos (delay) takeliuose, nes šie efektai dažnai geriau skamba aukštesniuose dažnių diapazonuose.
  • DJing ir miksavimas: Juostos pralaidumo (band-pass) ir "shelving" filtrai gali būti naudojami DJ rinkiniuose ar miksavimo pultuose pereinant nuo vienos dainos prie kitos, suteikiant sklandumo ir dinamiškumo.

• Telekomunikacijos: HPF padeda pašalinti nuolatinės srovės poslinkius arba nepageidaujamą žemo dažnio triukšmą iš signalų, užtikrinant aiškesnį perdavimą. Pavyzdžiui, DSL skirstytuvai telefonuose naudoja filtrus, kad atskirtų telefono signalus nuo duomenų signalų.

• Radijo dažnių (RF) grandinės: Aukšto dažnio filtrai naudojami RF grandinėse signalų apdorojimui ir nepageidaujamų dažnių pašalinimui.

• Vaizdo apdorojimas: Nors ir rečiau, HPF gali būti naudojami tam tikruose vaizdo signalų apdorojimo etapuose.

• Matavimo ir valdymo sistemos: Įvairiose valdymo sistemose ir matavimo prietaisuose HPF gali būti naudojami signalų filtravimui, siekiant pašalinti žemo dažnio triukšmą ar nuolatinę srovę.

• Garsiakalbių sistemos: Kaip minėta, Linkwitz-Riley filtras yra esminis komponentas, užtikrinantis tinkamą skirtingų garsiakalbių (aukštų, vidutinių, žemų dažnių) veikimą ir sklandų dažnių susiliejimą.

Išvados

Aukšto dažnio filtras, nepaisant savo paprastumo, yra galingas ir universalus įrankis. Jo gebėjimas selektyviai praleisti aukštus dažnius ir slopinti žemus daro jį nepakeičiamu daugelyje elektronikos ir signalų apdorojimo sričių. Nuo triukšmo pašalinimo ir garso kokybės gerinimo muzikos produkcijoje iki signalų atskyrimo telekomunikacijose - HPF vaidmuo yra esminis. Tinkamai suprastas ir pritaikytas, aukšto dažnio filtras gali žymiai pagerinti signalo aiškumą, stabilumą ir bendrą sistemos veikimą. Jo konstrukcijos paprastumas, ypač pasyviųjų variantų, leidžia jį lengvai integruoti į įvairias grandines, o sudėtingesni aktyvieji filtrai suteikia dar daugiau kontrolės ir lankstumo.
