Juostinis filtras: principas ir veikimo ypatumai
Filtrai yra labai svarbūs ir plačiai naudojami elektronikos įrenginiai. Jų paskirtis yra leisti arba blokuoti tam tikras elektrinių signalų dažnių komponentes. Nors pavadinimas gali būti klaidinantis, jie neturi jokių aktyvių elementų, kuriems reikėtų išorinio maitinimo. Šiuolaikinėje technikoje ir elektronikoje filtrai atlieka gyvybiškai svarbų vaidmenį, užtikrinant signalų grynumą, sistemų stabilumą ir efektyvų veikimą. Nuo paprasčiausių buitinių prietaisų iki sudėtingiausių telekomunikacijų ir gynybos sistemų, filtrai yra nepakeičiami komponentai.
Kas yra pasyvūs filtrai?
Terminas "pasyvūs filtrai" reiškia, kad tai yra įrenginiai, sudaryti tik iš pasyvių elementų, t.y., tokių, kurie negeneruoja elektros energijos, o tik ją praleidžia arba blokuoja. Pasyvūs filtrai nereikalauja jokio papildomo maitinimo, nes jie susideda tik iš rezistorių, ritinių ir kondensatorių. Tai yra elementai, kurie patys negeneruoja elektros energijos, o tik apdoroja signalus pagal savo grandinių savybes.
Pagrindiniai pasyvių filtrų tipai: RC ir RL filtrai
Paprasčiausi pasyvūs filtrai gali būti sukonstruoti iš rezistorių ir kondensatorių (RC filtrai) arba rezistorių ir ritinių (RL filtrai). Sudėtingesnės konfigūracijos jungia abu elementų tipus. Nors filtrų konstrukcija yra paprasta, jų taikymo galimybės yra praktiškai neribotos. Juos galima rasti antenų grandinėse, rezonansinėse sistemose, įjungimo grandinėse, kaip impedanso derinimo įrenginius arba signalų komponentų atskyrimui.
Žemų dažnių filtras (Low-Pass Filter)
Žemų dažnių filtras (kartais vadinamas ir žemų dažnių barjeriniu) yra vienas iš pagrindinių pasyvių filtrų tipų. Kaip rodo pavadinimas, jie praleidžia žemesnius dažnius, o aukštesni yra blokuojami. Žemų dažnių filtrai gali būti sukonstruoti iš įvairių RC (rezistoriai ir kondensatoriai) arba RL (rezistoriai ir ritės) grandinių konfigūracijų.
Aukštų dažnių filtras (High-Pass Filter)
Aukštų dažnių filtras yra dar vienas pagrindinis pasyvaus filtro tipas. Jis iš esmės yra priešingas žemų dažnių filtrui. Šio tipo filtrai praleidžia aukštesnius dažnius, o žemesni yra blokuojami.
Juostinis filtras (Band-Pass Filter)
Vietoj kraštutinių dažnių diapazonų praleidimo, šio tipo filtrai leidžia praeiti tik siauram vidutinių dažnių juostai. Tai reiškia, kad jie praleidžia signalus tam tikrame dažnių diapazone, o signalus, esančius žemiau arba aukščiau šio diapazono, blokuoja. Juostiniai filtrai yra nepaprastai svarbūs telekomunikacijų sistemose, kur būtina izoliuoti ir apdoroti specifinius signalų dažnius, tuo pačiu pašalinant nepageidaujamus trikdžius.
Juostos stabdymo filtras (Band-Stop Filter / Notch Filter)
Juostos stabdymo filtras, taip pat žinomas kaip įpjovos filtras arba atmetimo filtras, yra elektroninė grandinė arba signalų apdorojimo įtaisas, skirtas susilpninti arba pašalinti tam tikrus signalo dažnių diapazonus, leidžiant kitiems dažniams praeiti. Pagrindinis juostos stabdymo filtro tikslas yra slopinti nepageidaujamus dažnius arba trikdžius signale. Tai pasiekiama užtikrinant didelį slopinimą arba atmetimą konkrečioje dažnių juostoje ar juostose, efektyviai „iškirsdamas“ tuos dažnius. Juostos sustabdymo filtras paprastai susideda iš pasyviųjų komponentų, tokių kaip rezistoriai, kondensatoriai ir induktyvumo ritės, arba aktyvių komponentų, tokių kaip operaciniai stiprintuvai. Konkreti grandinės konfigūracija ir komponentų vertės nustato dažnių diapazoną, kuris yra slopinamas arba atmetamas.
LC filtrai: sudėtingesnės konfigūracijos
LC filtrai naudoja rezistorių, ritinių ir kondensatorių konfigūracijas elektriniams signalams filtruoti. Šios formulės leidžia nustatyti LC filtrų perdavimo charakteristikas dažnio srityje ir nustatyti jų ribinius dažnius. Šias pagrindines schemas galima papildomai plėsti, pridedant papildomas RC/LC sekcijas, siekiant gauti aštresnes filtrų charakteristikas.

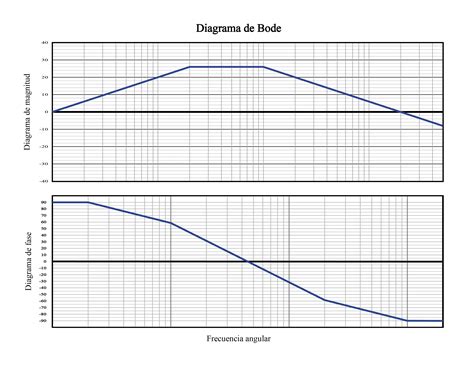

Bode diagrama: dažnių charakteristikų analizė
Bode diagrama yra labai naudinga priemonė analizuoti ir pateikti įvairių sistemų, įskaitant pasyvius RC ir LC filtrus, dažnių charakteristikas. Bode diagramoje pateikiama perdavimo modulio (stiprinimo) ir fazės poslinkio priklausomybė nuo dažnio logaritminėje skalėje. Vizualizuoti žemų ir aukštų dažnių RC ir LC filtrų perdavimo charakteristikas dažnio funkcijoje. Bode diagramos suteikia esminę informaciją, reikalingą pasyvių filtrų projektavimui ir analizei. Jos leidžia lengvai pastebėti parametrų pokyčių įtaką dažnių filtracijos savybėms. Dėl logaritminės skalės jos leidžia apimti didžiulį dažnių diapazoną vienoje diagramoje.
Vandens filtrai: kitoks filtravimo principas
Nors straipsnyje pagrindinis dėmesys skiriamas elektrinių signalų filtrams, verta paminėti, kad filtravimo principai taikomi ir kitose srityse. Vandens filtrai yra būtini įrenginiai, kurie padeda valyti vandenį nuo įvairių nešvarumų, tokių kaip chemikalai, bakterijos, sunkieji metalai ir kitos medžiagos, kurios gali būti kenksmingos žmonių sveikatai. Šie filtrai įvairiais būdais naudoja mechaninius, cheminio apdorojimo ar membranų filtravimo metodus, siekdami užtikrinti vandens saugumą ir skonį.
Vandens filtravimo metodai:
- Mechaniniai filtrai: Skirti pašalinti stambesnes daleles, tokias kaip dumblas, smėlis, rūdos ir kitos nuosėdos. Veikia naudojant mikroskopines angas arba siūlus, kurie sulaiko daleles.
- Anglies filtrai: Naudoja aktyvintą anglį, kuris sugeria organines medžiagas, chemikalų likučius, gerina vandens skonį ir kvapą.
- Atgalinio osmoso filtrai: Naudoja specialią membraną, kuri praleidžia tik vandens molekules, atskirdama daugelį nešvarumų, įskaitant bakterijas ir sunkiuosius metalus.
- Minkštinimo filtrai: Pašalina kalcio, magnio ir kitų kietumą sukeliančių medžiagų jonų perteklių, naudodami jonų mainų procesą, kad būtų išvengta kalkių nuosėdų.
- Vandens nugeležinimo filtrai: Skirti pašalinti geležį, manganą ir sieros vandenilį iš vandens. Veikimas pagrįstas oksidacija, filtravimu ir adsorbcija.
Vandens filtras – 3D animacija – „Ella Maru Studio“
Koaksialinis juostinis filtras: pažangūs sprendimai mikrobangų technologijose
Šiandienos sparčiai besivystančioje technologijų aplinkoje tikslių signalų filtravimo sprendimų poreikis dar niekada nebuvo toks didelis. Koaksialinis pralaidumo filtras yra labai svarbus šiuolaikinių mikrobangų sistemų komponentas, pasižymintis išskirtiniu našumu dėl kompaktiško dizaino ir galingų filtravimo galimybių. Šie sudėtingi įrenginiai yra daugelio pritaikymų, pradedant palydoviniu ryšiu ir baigiant gynybos sistemomis, pagrindas, kur signalo vientisumas ir dažnio selektyvumas yra nepaprastai svarbūs.
Mūsų bendraašiai juostiniai filtrai turi tiek standartines bendraašies, tiek kvadratinės ertmės bendraašies konfigūracijas, kiekviena iš jų kruopščiai suprojektuota taip, kad užtikrintų aukštas Q vertes, minimalų įterpties nuostolį ir nepaprastai kompaktiškus matmenis. Ertmės konstrukcija tiesiogiai veikia filtro dažnio atsako charakteristikas, o mūsų inžinieriai, naudodami pažangią elektromagnetinio modeliavimo programinę įrangą, optimizuoja ertmės matmenis konkretiems dažnių diapazonams. Šis sudėtingas metodas užtikrina, kad kiekvienas bendraašis juostinis filtras pasiektų tikslų dažnio selektyvumą, reikalingą reiklioms reikmėms, kartu išlaikant išskirtines už juostos ribų esančių trikdžių slopinimo galimybes. Mūsų filtrų vidinė geometrija yra kruopščiai sukurta taip, kad sumažintų elektromagnetinio lauko trikdžius, todėl užtikrinamas puikus signalo vientisumas ir sumažintas harmoninis iškraipymas visame veikimo dažnių diapazone.
Tiksli gamyba ir kokybės kontrolė
Gamybos meistriškumas yra mūsų kertinis akmuo Koaksialinis pralaidumo filtras gamybos procesas, kurio metu kiekvienas komponentas yra griežtai kontroliuojamas, siekiant užtikrinti nuoseklų veikimą. Mūsų ISO 9001:2008 sertifikuotuose gamybos įrenginiuose naudojama moderniausia tikslaus apdirbimo įranga, galinti pasiekti mikrometrais matuojamus tolerancijos tikslumus, kurie yra būtini norint išlaikyti tikslias specifikacijas, reikalingas optimaliam filtro veikimui. Kiekvienas bendraašis juostinis filtras yra kruopščiai išbandomas mūsų pažangiose laboratorijose, kuriose įrengta matavimo įranga, galinti apibūdinti veikimą iki 110 GHz. Gamybos procese naudojamos specializuotos medžiagos, atrinktos dėl jų puikių elektrinių savybių ir ilgalaikio stabilumo, užtikrinant, kad kiekvienas filtras išlaikytų nurodytas eksploatacines charakteristikas visą eksploatavimo laiką.
Pritaikymo galimybės ir dizaino lankstumas
Mūsų bendraašių juostinių filtrų projektavimo platformos universalumas suteikia precedento neturinčias pritaikymo galimybes, kad būtų patenkinti įvairūs taikymo reikalavimai įvairiose pramonės šakose. Mūsų inžinierių komanda glaudžiai bendradarbiauja su klientais, kad suprastų konkrečius našumo reikalavimus, aplinkos apribojimus ir integravimo iššūkius, ir šiuos poreikius paverstų optimizuotais filtrų dizainais. Pritaikymo procesas apima dažnių diapazono pasirinkimą, pralaidumo optimizavimą, jungčių tipo specifikaciją ir mechaninės konfigūracijos koregavimą, siekiant užtikrinti sklandų integravimą į esamas sistemas.
Veikimo specifikacijos ir techninės galimybės
- Dažnių diapazono ir pralaidumo optimizavimas: Mūsų bendraašių juostinių filtrų sistemų veikimo dažnių diapazonas yra nuo 10 MHz iki 110 GHz, apimdamas praktiškai visas mikrobangų ir milimetrinių bangų taikymo sritis. Šis išskirtinis dažnių aprėptis pasiekiama kruopščiai parinkus dielektrines medžiagas, tiksliai parenkant ertmių matmenis ir pažangius sujungimo mechanizmus.
- Įterpties ir grąžinimo nuostolių našumas: Mūsų konstrukcijos nuolat pasiekia 1.0 dB ar mažesnes įterpties nuostolių vertes visame darbiniame pralaidume. Grįžtamųjų nuostolių našumas, viršijantis 20 dB, užtikrina puikų varžos atitikimą prijungtoms sistemoms.
- Galios valdymas ir atsparumas aplinkos poveikiui: Mūsų bendraašių juostinių filtrų galios valdymo galimybės pritaikytos taikymams, kuriems reikalinga iki 100 vatų radijo dažnių galia. Atsparumas aplinkai pasiekiamas kruopščiai parenkant medžiagas ir mechaninio projektavimo praktiką, užtikrinant patikimą veikimą esant temperatūros diapazonui nuo -40 °C iki +85 °C.
Programos ir pramonės sprendimai
- Palydovinio ryšio sistemos: Užtikrina patikimą duomenų perdavimą dideliais atstumo, sumažindami gretimų dažnių juostų trukdžius.
- Gynybos ir kosmoso programos: Užtikrina aukščiausią patikimumą ir našumą radarų sistemose, elektroninės karo reikmėms, atlaikant atšiaurias aplinkos sąlygas.
- Telekomunikacijų infrastruktūra: Leidžia valdyti sudėtingus dažnių paskirstymus, izoliuoti konkrečias dažnių juostas ir slopinti gretimų kanalų trukdžius, palaikant tiek senąsias, tiek 5G technologijas.
RC ir LC filtrai plačiai naudojami daugelyje elektrotechnikos ir elektronikos sričių. Šie pavyzdžiai rodo, kaip plačiai ir įvairiai naudojami pasyvūs RC ir LC filtrai įvairiose technikos srityse. Filtravimo esmė yra dalelių atskyrimas nuo skysčių (skysčių ar dujų) laidžios terpės kanalais. Pramonėje dauguma filtrų skirti atskirti daleles, kurių skersmuo svyruoja nuo kelių mikrometrų iki daugiau nei 40 mikrometrų. Skysčių filtravimo scenarijuose dažnai nepakanka pasikliauti vien pagrindiniais atskyrimo mechanizmais. Dauguma pramoninių skysčių dalelių turi neigiamus krūvius, o filtravimo terpės paviršius gali būti aprūpintas specifiniais krūviais, siekiant sustiprinti dalelių gaudymo efektą.
