Elektroforezė Elektroniniuose Filtruose: Nuo Pagrindų Iki Modernių Taikymų
Filtrai yra itin svarbūs ir plačiai naudojami elektronikos įrenginiai, atliekantys esminę funkciją - leidžiantys arba blokuojantys tam tikras elektrinių signalų dažnių komponentes. Nors pavadinimas gali būti klaidinantis, svarbu suprasti, kad jie neturi jokių aktyvių elementų, kuriems reikėtų išorinio maitinimo. Šie įrenginiai veikia pasyviai, apdorodami signalus pagal savo grandinės savybes.
Kas yra Pasyvūs Filtrai?
Terminas "pasyvūs filtrai" reiškia, kad tai yra įrenginiai, sudaryti tik iš pasyvių elementų. Pasyvūs elementai - tai tokie komponentai, kurie negeneruoja elektros energijos, o tik ją praleidžia arba blokuoja. Pasyvūs filtrai nereikalauja jokio papildomo maitinimo, nes jie susideda tik iš rezistorių, ritinių ir kondensatorių. Tai yra elementai, kurie patys negeneruoja elektros energijos, o tik apdoroja signalus pagal savo grandinių savybes. Šie elementai yra fundamentiniai elektronikos statybiniai blokai, sudarantys pagrindą sudėtingesnėms grandinėms.
Pagrindiniai Pasyvių Filtrų Tipai: RC ir RL Filtrai
Paprasčiausi pasyvūs filtrai gali būti sukonstruoti iš rezistorių ir kondensatorių (RC filtrai) arba rezistorių ir ritinių (RL filtrai). Šios konfigūracijos yra pagrindinės, ant kurių statomi sudėtingesni filtrai.
RC filtrai: Šie filtrai naudoja rezistorių ir kondensatorių konfigūracijas elektriniams signalams filtruoti. Jų veikimo principas grindžiamas kondensatoriaus savybe kaupti ir išleisti energiją, kuri priklauso nuo signalo dažnio. Aukštesnių dažnių signalams kondensatorius veikia kaip mažesnė impedanso (pasipriešinimo) vertė, todėl signalas lengviau praeina. Žemesnių dažnių signalams kondensatoriaus impedansas yra didesnis, todėl signalas yra labiau slopinamas. RC filtrai dažnai naudojami kaip žemų dažnių arba aukštų dažnių filtrai, priklausomai nuo elementų išdėstymo grandinėje.
RL filtrai: Panašiai kaip RC filtrai, RL filtrai naudoja rezistorių ir ritinių konfigūracijas. Ritė (induktyvumas) pasipriešina srovės pokyčiams. Kuo didesnis dažnis, tuo didesnis ritės pasipriešinimas (induktyvinė reaktancija). Dėl šios priežasties RL filtrai gali būti efektyviai naudojami aukštų dažnių slopinimui.
Sudėtingesnės konfigūracijos jungia abu elementų tipus, sudarant LC filtrus, kurie pasižymi dar tikslesniu dažnių atskyrimu.
Žemų Dažnių Filtrai (Low-Pass Filters)
Žemų dažnių filtras (kartais vadinamas ir žemų dažnių barjeriniu) yra vienas iš pagrindinių pasyvių filtrų tipų. Kaip rodo pavadinimas, šio tipo filtrai praleidžia žemesnius dažnius, o aukštesni yra blokuojami. Tai reiškia, kad signalai, kurių dažnis yra žemesnis už tam tikrą nustatytą "krašto dažnį" (cutoff frequency), praeina beveik nepakitę, o signalai, kurių dažnis yra aukštesnis, yra žymiai slopinami. Žemų dažnių filtrai gali būti sukonstruoti iš įvairių RC arba RL grandinių konfigūracijų. Paprasčiausias RC žemų dažnių filtras susideda iš rezistoriaus serijiniu būdu ir kondensatoriaus lygiagrečiai su išėjimu.
Aukštų Dažnių Filtrai (High-Pass Filters)
Aukštų dažnių filtras yra dar vienas pagrindinis pasyvaus filtro tipas. Jis iš esmės yra priešingas žemų dažnių filtrui. Šio tipo filtrai leidžia praeiti tik aukštesniems dažniams, o žemesni yra blokuojami. Paprasčiausias RC aukštų dažnių filtras susideda iš kondensatoriaus serijiniu būdu ir rezistoriaus lygiagrečiai su išėjimu. Aukštesnių dažnių signalams kondensatoriaus impedansas yra mažas, todėl signalas lengvai pasiekia rezistorių ir išėjimą. Žemesnių dažnių signalams kondensatoriaus impedansas yra didelis, todėl signalas yra slopinamas.
LC Filtrai ir Jų Privalumai

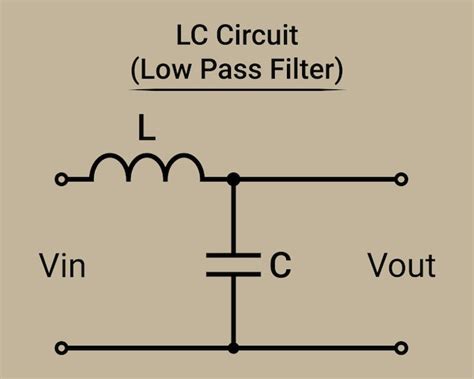

LC filtrai, sudaryti iš ritės (L) ir kondensatoriaus (C), siūlo didesnį selektyvumą ir aštresnes filtrų charakteristikas, palyginti su vien RC ar RL filtrais. LC filtrai gali būti sukonstruoti kaip žemų dažnių, aukštų dažnių, juostiniai (band-pass) arba juostiniai stabdymo (band-stop) filtrai, priklausomai nuo elementų išdėstymo ir tarpusavio sąveikos. Jie ypač naudingi, kai reikia tiksliai atskirti signalus skirtinguose dažnių diapazonuose.
LC filtrai naudoja rezistorių, ritinių ir kondensatorių konfigūracijas elektriniams signalams filtruoti. Šios formulės leidžia nustatyti LC filtrų perdavimo charakteristikas dažnio srityje ir nustatyti jų ribinius dažnius. LC filtrai, dėl savo rezonansinių savybių, gali pasiekti labai geras filtracijos charakteristikas su santykinai nedideliu komponentų skaičiumi.
Sudėtingesnės Filtravimo Konfigūracijos
Pateikti pavyzdžiai iliustruoja tipines pasyvių RC ir LC filtrų konfigūracijas žemų ir aukštų dažnių filtracijai. Tačiau šias pagrindines schemas galima papildomai plėsti, pridedant papildomas RC/LC sekcijas, siekiant gauti aštresnes filtrų charakteristikas. Tai reiškia, kad su kiekviena papildoma filtravimo sekcija, filtro gebėjimas atskirti norimus dažnius nuo nepageidaujamų padidėja, o pereinamoji zona tarp praleidžiamų ir blokuojamų dažnių tampa siauresnė. Tokios sudėtingesnės konfigūracijos yra būtinos daugelyje aukštųjų technologijų programų, kur reikalingas itin tikslus signalų apdorojimas.
Bode Diagrama: Vizualinis Įrankis Filtravimo Analizei

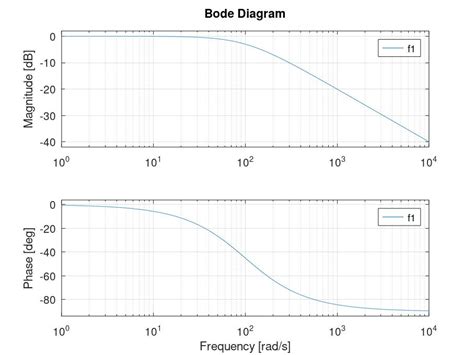

Bode diagrama yra labai naudinga priemonė analizuoti ir pateikti įvairių sistemų, įskaitant pasyvius RC ir LC filtrus, dažnių charakteristikas. Bode diagramoje pateikiama perdavimo modulio (stiprinimo) ir fazės poslinkio priklausomybė nuo dažnio logaritminėje skalėje. Tai leidžia vizualizuoti žemų ir aukštų dažnių RC ir LC filtrų perdavimo charakteristikas dažnio funkcijoje.
Bode diagramos suteikia esminę informaciją, reikalingą pasyvių filtrų projektavimui ir analizei. Jos leidžia lengvai pastebėti parametrų pokyčių įtaką dažnių filtracijos savybėms. Dėl logaritminės skalės jos leidžia apimti didžiulį dažnių diapazoną vienoje diagramoje, kas yra nepaprastai patogu, analizuojant plačiajuostes sistemas. Analizuojant Bode diagramą, galima lengvai nustatyti krašto dažnį, filtrų pralaidumo juostos plotį ir slopinimo nuolydį.
Valdymo sistemų paskaitos – Bodės grafikai, įvadas
Plačios Pasyvių Filtrų Taikymo Galimybės
Nors filtrų konstrukcija yra paprasta, jų taikymo galimybės yra praktiškai neribotos. Juos galima rasti antenų grandinėse, rezonansinėse sistemose, įjungimo grandinėse, kaip impedanso derinimo įrenginius arba signalų komponentų atskyrimui. Šie pavyzdžiai rodo, kaip plačiai ir įvairiai naudojami pasyvūs RC ir LC filtrai įvairiose technikos srityse.
Pavyzdžiui, antenų sistemose filtrai naudojami norint atskirti norimus signalus nuo triukšmo ir interferencijos, užtikrinant aiškų priėmimą. Rezonansinėse sistemose, pavyzdžiui, radijo imtuvuose, filtras gali būti derinamas taip, kad rezonuotų tam tikru dažniu, sustiprindamas tą signalą ir atmėtydamas kitus. Įjungimo grandinėse filtrai gali būti naudojami siekiant išvengti staigių įtampos šuolių arba sumažinti elektromagnetinius trukdžius. Impedanso derinimo įrenginiuose filtrai padeda užtikrinti maksimalų energijos perdavimą tarp skirtingų grandinės dalių, kurios turi skirtingus impedansus. Signalų komponentų atskyrimui filtrai yra būtini, pavyzdžiui, garso sistemose, kur jie naudojami atskirti žemus, vidutinius ir aukštus dažnius, siunčiant juos į atitinkamus garsiakalbius.
Elektroforezė: Naujas Žvilgsnis į Vandens Apdorojimą
Nors pagrindinė straipsnio tema yra elektroniniai filtrai, verta paminėti ir kitas "elektroforezės" sąvokos taikymo sritis, kurios, nors ir neturi tiesioginio ryšio su elektroniniais filtrais, naudoja panašius fizinius principus. Elektroforezė - tai krūvį turinčių (įkrautų) molekulių judėjimas elektriniame lauke. Šis principas yra plačiai taikomas įvairiose mokslo ir pramonės srityse, įskaitant biochemiją, chemiją ir netgi vandens apdorojimą.
Vandens minkštinimo srityje elektroforezės principai naudojami inovatyviuose prietaisuose, tokiuose kaip Calmat® ir Vulcan®. Šie prietaisai nepakeičia vandens cheminės sudėties ir nesumažina jame esančių mineralų kiekio, tačiau jie veikia kitaip nei tradiciniai minkštikliai, pavyzdžiui, jonų mainų filtrai. Vietoj to, jie įtakoja kalkių kristalizaciją.
Elektroforezės prietaisai vandens minkštinimui naudoja patentuotą impulsų technologiją, kuri pakeičia kalcio ir magnio junginių kristalizacijos pobūdį. Vietoj to, kad susidarytų kietos, sunkiai pašalinamos nuosėdos, junginiai kristalizuojasi suformuodami nekenksmingas, tarpusavyje nesijungiančias, smulkių miltelių pavidalo nuosėdas - monokristalus (vadinamąsias "kalkių dulkes"). Šios nuosėdos lengvai išplaunamos vandens srautu, nesudarydamos apnašų ant vamzdžių ir prietaisų. Svarbu pažymėti, kad šie prietaisai veikia be druskų ir be cheminių reagentų, o jų montavimas yra paprastas - jie montuojami apsukant esamą vamzdį specialiu laidu, nereikalaujant įpjauti vamzdyno.
Tokiu būdu, nors elektroniniai filtrai ir vandens apdorojimo prietaisai, naudojantys elektroforezės principus, skiriasi savo funkcijomis, abu jie demonstruoja pasyvių technologijų galimybes ir inovatyvius sprendimus įvairiose technikos srityse.
Išvados apie Pasyvių Filtrų Svarbą
Pasyvūs filtrai, nepaisant savo paprastos konstrukcijos, atlieka nepaprastai svarbią rolę šiuolaikinėje elektronikoje. Nuo paprasčiausių RC ir RL grandinių iki sudėtingų LC tinklų, jie yra būtini signalų apdorojimui, triukšmo slopinimui ir įvairių elektroninių sistemų veikimo optimizavimui. Jų universalumas ir patikimumas užtikrina, kad jie išliks nepakeičiamais komponentais įvairiose technologinėse srityse ateityje.
