Dažnių Filtrai: Amplitudės ir Fazės Charakteristikų Tyrimas
Filtrai yra esminiai elektronikos komponentai, atliekantys kritinį vaidmenį įvairiuose elektroniniuose įrenginiuose. Jų pagrindinė funkcija yra selektyviai praleisti arba blokuoti tam tikrus elektrinių signalų dažnių komponentus. Nors terminas „filtras“ gali sukelti asociacijų su aktyviais elementais, kuriems reikia išorinio maitinimo, daugelis filtrų, ypač pasyvieji, veikia be papildomo energijos šaltinio, naudodami tik pasyvius komponentus, tokius kaip rezistoriai, kondensatoriai ir ritės. Šiame straipsnyje gilinsimės į žemo ir aukšto dažnio filtrų amplitudės ir fazės charakteristikas, nagrinėdami jų veikimo principus, taikymus ir analizės metodus.
Kas yra Pasyvieji Filtrai?
Terminas „pasyvieji filtrai“ reiškia įrenginius, sudarytus iš tik pasyvių elementų. Tai reiškia, kad šie komponentai negeneruoja elektros energijos, o tik ją praleidžia arba blokuoja, apdorodami signalus pagal savo grandinių savybes. Pasyvūs filtrai nereikalauja jokio papildomo maitinimo, nes juos sudaro tik rezistoriai (R), ritės (L) ir kondensatoriai (C). Tokios paprasčiausios schemos gali būti sukonstruotos iš rezistorių ir kondensatorių (RC filtrai) arba rezistorių ir ritinių (RL filtrai). Sudėtingesnės konfigūracijos gali jungti abu elementų tipus, sudarant LC filtrus.
Nors filtrų konstrukcija gali būti paprasta, jų taikymo galimybės yra praktiškai neribotos. Juos galima rasti antenų grandinėse, rezonansinėse sistemose, įjungimo grandinėse, kaip impedanso derinimo įrenginius arba signalų komponentų atskyrimui.
Žemo Dažnio Filtras (LPF)
Žemų dažnių filtras, kartais vadinamas ir žemų dažnių barjeriniu filtru, yra vienas iš pagrindinių pasyvių filtrų tipų. Kaip rodo pavadinimas, jis praleidžia žemesnius dažnius, o aukštesnius - blokuoja. Jo veikimas yra priešingas aukšto dažnio filtrui.
Žemų dažnių filtrų veikimo principas grindžiamas tuo, kad tam tikru dažniu (ribiniu dažniu, $fc$) filtro perdavimo koeficientas pradeda mažėti. Paprastame RC žemų dažnių filtre, kondensatorius yra lygiagrečiai su išėjimu, o rezistorius - nuosekliai su įėjimu. Ties ribiniu dažniu, kuris apskaičiuojamas pagal formulę $fc = 1/(2\pi RC)$, kondensatoriaus reaktancija tampa lygi rezistoriaus varžai. Esant dažniams žemesniems nei $fc$, kondensatoriaus reaktancija yra didelė, todėl didžioji dalis signalo praeina per išėjimą. Esant dažniams aukštesniems nei $fc$, kondensatoriaus reaktancija mažėja, todėl vis daugiau signalo patenka ant kondensatoriaus ir yra „nukreipiamas“ į žemę, todėl išėjimo signalas sumažėja.
Kaip nurodyta pateiktoje medžiagoje, „Žemų dažnių charakteristika pradeda kristi dažniams pasiekus maždaug 2kHz, tai yra todėl, nes filtras filtruoja žemus dažnius.“ Šis teiginys yra klaidingas. Žemų dažnių filtras filtruoja aukštus dažnius, o ne žemus. Jis praleidžia žemus dažnius ir slopina aukštus. Ribinis dažnis (maždaug 2kHz, kaip minima pavyzdyje) yra taškas, kuriame prasideda slopinimas.
LPF yra nepakeičiamas įrankis garso inžinerijoje. Jis naudojamas aukšto dažnio triukšmui pašalinti, pavyzdžiui, įrašų įrangos šnypštimui ar instrumentų aštrumui sušvelninti. Tai padeda išvalyti garsą, padaryti jį lygesnį ir erdvesnį. Taip pat LPF gali būti naudojamas norint pabrėžti žemų dažnių komponentus, pavyzdžiui, bosinėse partijose ar mušamuosiuose instrumentuose.
Aukšto Dažnio Filtras (HPF)
Aukšto dažnio filtras yra dar vienas pagrindinis pasyvaus filtro tipas. Jis veikia priešingai žemų dažnių filtrui: praleidžia aukštus dažnius, o žemus - blokuoja.
Paprastame RC aukšto dažnio filtre, rezistorius yra lygiagrečiai su išėjimu, o kondensatorius - nuosekliai su įėjimu. Ribinis dažnis $fc = 1/(2\pi RC)$ išlieka toks pat, tačiau veikimo principas skiriasi. Esant dažniams žemesniems nei $fc$, kondensatoriaus reaktancija yra didelė, todėl signalas yra blokuojamas ir beveik nepraeina į išėjimą. Esant dažniams aukštesniems nei $f_c$, kondensatoriaus reaktancija mažėja, todėl signalas lengvai praeina į išėjimą.
Pateiktoje medžiagoje teigiama: „Aukštų dažnių filtras veikia priešingai. Ties 100 200Hz charakteristika kyla dėl filtro filtruojamu aukštų dažnių.“ Šis teiginys yra klaidingas. Aukšto dažnio filtras slopina žemus dažnius, o ne aukštus. Jo charakteristika „kyla“ (t. y., stiprinimas didėja) dažniams viršijant tam tikrą ribą (arčiau 100-200 Hz, priklausomai nuo komponentų), leisdama aukštiems dažniams praeiti.
HPF yra naudingas pašalinant nepageidaujamus žemo dažnio triukšmus ar vibracijas, kurios gali trukdyti aukštesnių dažnių signalams. Jis gali būti naudojamas norint suteikti garsui daugiau aiškumo ir „lengvumo“, pašalinant žemų dažnių „dumą“. Pavyzdžiui, jis gali būti naudojamas norint pašalinti nepageidaujamą bosų bosų triukšmą iš vokalo įrašo arba sušvelninti gitaros skambesį, kad jis geriau derėtų su kitais instrumentais.
Amplitudės ir Fazės Dažninės Charakteristikos
Analizuojant filtrų veikimą, būtina nagrinėti jų amplitudės ir fazės dažnines charakteristikas. Šios charakteristikos parodo, kaip filtras veikia skirtingais dažniais.
Amplitudės Dažninė Charakteristika (ADCh) parodo, kaip kinta signalo stiprinimas (arba slopinimas) priklausomai nuo dažnio. Ji dažnai vaizduojama decibelais (dB) logaritminėje skalėje. Idealiu atveju, žemų dažnių filtras turėtų vienodą stiprinimą iki ribinio dažnio, o po jo - staigiai slopinti visus aukštesnius dažnius. Aukšto dažnio filtras, atvirkščiai, turėtų slopinti visus dažnius iki ribinio, o po jo - turėti vienodą stiprinimą.
Fazės Dažninė Charakteristika (FDCh) parodo, kaip pasikeičia signalo fazė priklausomai nuo dažnio. Filtravimo procesas ne tik keičia signalo amplitudę, bet ir jo fazę, o tai gali turėti įtakos signalų suderinamumui ir bendram garso ar elektroninio signalo vientisumui. Fazės poslinkis yra ypač svarbus apdorojant sudėtingus signalus, kur kelios dažnių komponentės sąveikauja.

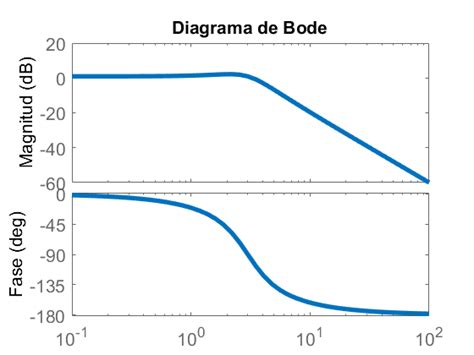

Bode diagrama yra labai naudinga priemonė analizuoti ir pateikti šias charakteristikas. Ji apima du grafikus: vieną, vaizduojantį amplitudės priklausomybę nuo dažnio (logaritminėje skalėje), ir kitą - fazės poslinkio priklausomybę nuo dažnio. Bode diagramos suteikia esminę informaciją, reikalingą pasyvių filtrų projektavimui ir analizei, leidžiant lengvai pastebėti parametrų pokyčių įtaką dažnių filtracijos savybėms. Dėl logaritminės skalės jos leidžia apimti didžiulį dažnių diapazoną vienoje diagramoje.
Pagal pateiktą medžiagą, „Diskretinės sistemos dažninė charakteristika yra periodinė funkcija, todėl gali būti išskleista Furjė eilute.“ Nors tai yra tiesa analizuojant diskretines sistemas, nuolatinio laiko sistemų (kaip RC ir LC filtrai) dažninės charakteristikos nėra periodinės ir yra tiesiogiai susijusios su Furjė transformacija. Taip pat teigiama, kad „impulsinės reakcijos atskaitos h(n) yra šio skleidinio koeficientai. Taigi (1.4.6) ir (1.4.11) sudaro Furjė transformacijų porą.“ Tai vėlgi labiau taikytina diskretinėms sistemoms. Nuolatinio laiko sistemose, filtrų dažninės charakteristikos gaunamos tiesiogiai iš jų perdavimo funkcijų, kurios yra Furjė transformacijos iš atitinkamų diferencialinių lygčių.
RC ir LC Filtrai
Kaip minėta, paprasčiausi pasyvūs filtrai yra RC ir RL tipų. Tačiau LC filtrai, naudojantys tiek induktorius, tiek kondensatorius, dažnai pasižymi aštresnėmis charakteristikomis ir yra naudojami rezonansinėse grandinėse, kur reikalingas didelis selektyvumas.
RC filtrai naudoja rezistorių ir kondensatorių konfigūracijas elektriniams signalams filtruoti. Šios formulės leidžia apskaičiuoti RC filtrų perdavimo charakteristikas dažnio funkcijoje ir nustatyti jų ribinius dažnius. LC filtrai naudoja rezistorių, ritinių ir kondensatorių konfigūracijas elektriniams signalams filtruoti. Šios formulės leidžia nustatyti LC filtrų perdavimo charakteristikas dažnių srityje ir nustatyti jų ribinius dažnius.
Šias pagrindines schemas galima papildomai plėsti, pridedant papildomas RC/LC sekcijas, siekiant gauti aštresnes filtrų charakteristikas. Pavyzdžiui, antros eilės filtras su dviem RC sekcijomis turės statesnį slopinimo nuolydį nei pirmos eilės filtras.
Praktinis Taikymas ir Tyrimas
Darbo eigoje numatoma atlikti žemo ir aukšto dažnio RC filtrų parametrų tyrimą. Tai apima grandinės sujungimą, perdavimo koeficiento ir fazės dažninės charakteristikos matavimą skirtinguose dažnių diapazonuose, naudojant sinusinius signalus. Nubraižyti perdavimo koeficiento dažninę charakteristiką yra esminis žingsnis suprantant filtro veikimą.
Pavyzdžiui, „Sujunkite aukšto dažnio RC filtro grandinėlę ir ištirkite jos parametrus, kaip tai atlikta 2 punkte (stačiakampiam ir sinusiniam signalams).“ Tai rodo, kad tyrimas apima skirtingų signalų tipų poveikio analizei. „Perjunkite generatorių į sinusinį režimą ir išmatuokite filtro dažninę charakteristiką 10 Hz 100 kHz dažnių juostoje. Suskaičiuokite perdavimo koeficientą K=Uiš/Uin ir fazės dažninę charakteristiką.“ Šie žingsniai yra standartinė procedūra filtrų charakteristikoms nustatyti.
Sudėtingesnės Konfigūracijos ir Filtravimo Tipai
Be paprastų žemo ir aukšto dažnio filtrų, egzistuoja ir kiti filtrų tipai, tokie kaip:
- Juostinis filtras (BPF): Praleidžia tam tikrame dažnių diapazone esančius dažnius, o už šio diapazono ribų esančius aukštesnius ar žemesnius dažnius slopina. Jį galima vertinti kaip LPF ir HPF derinį. Juostos pralaidumo filtrai yra labai naudingi kuriant garsą ir elektroninę muziką.
- Juostos atmetimo filtras (Notch Filter/Band-stop Filter): Atvirkščiai nei BPF, jis slopina tam tikrame dažnių diapazone esančius dažnius, o juos praleidžia už šio diapazono ribų.
Filtrų konstrukcijos gali būti ne tik pasyvios, bet ir aktyvios. Aktyviųjų filtrų konstrukcijoje naudojami operaciniai stiprintuvai (op-amperai), todėl jų nuolydžiai yra statesni, o filtro charakteristikos valdomos tiksliau. Tai leidžia pasiekti geresnį filtrų veikimą ir didesnį lankstumą.
Filtravimo Koncepcijos Garso Inžinerijoje
Garso inžinerijoje žemųjų dažnių filtrai (LPF) ir aukšto dažnio filtrai (HPF) yra pagrindiniai įrankiai.
- Žemųjų dažnių filtras (LPF): Sumažina signalo dažnių, viršijančių tam tikrą ribą, intensyvumą ir praleidžia tik žemesnius dažnius. Tai pagrindinis garso inžinerijos įrankis, naudojamas garso signalo dažniams valdyti ir kontroliuoti. Jis naudojamas pašalinti aukšto dažnio triukšmą, sušvelninti garsą, suteikti jam šilumos ir natūralumo, pagerinti erdvės suvokimą ir išryškinti pagrindinius elementus.
- Aukšto dažnio filtras (HPF): Priešingai, praleidžia dažnius, esančius aukščiau tam tikro taško, ir slopina žemesnius. Jis naudojamas pašalinti nepageidaujamus žemų dažnių garsus, suteikti garsui daugiau aiškumo ir „lengvumo“.
Kiti svarbūs parametrai, apibūdinantys filtrus garso apdorojime, yra:
- Ribinis dažnis (Cutoff Frequency): Taškas, nuo kurio pradeda slopti arba praleidžiami dažniai.
- Filtro nuolydis (Slope): Apibrėžia, kaip greitai filtras slopina dažnius už ribinio taško. Jis matuojamas decibelais už oktavą (dB/oktava). Kuo statesnis nuolydis, tuo greičiau slopinami nepageidaujami dažniai.
- Rezonansas (Resonance) / Q koeficientas: Kai kurie filtrai turi "rezonanso" funkciją, kuri sustiprina garsus aplink ribinį tašką. Q koeficientas parodo šios rezonanso juostos plotį.
Pateiktoje medžiagoje minima įvairių tipų žemųjų dažnių filtrų, tokių kaip Butterwortho, Čebyševo, Linkwitz-Riley ir elipsiniai (Cauerio) filtrai, kurie skiriasi savo charakteristikomis, pavyzdžiui, praleidžiamosios juostos plokštumu ar slopinimo nuolydžio statumu.
Diskrečios Sistemos ir Dažninės Charakteristikos
Analizuojant diskretines sistemas, terminas „dažninė charakteristika“ taip pat yra svarbus. Diskretinės sistemos laikiniai parametrai apibūdinami impulsine charakteristika, o dažniniai - dažnine charakteristika. Sistemos dažninė charakteristika yra sistemos perdavimo koeficientas kiekvienai dažnio $\omega$ reikšmei. Amplitudės dažninė charakteristika (ADCh) yra modulio priklausomybė nuo dažnio, o fazės dažninė charakteristika (FDCh) - argumento priklausomybė nuo dažnio. Diskrečios sistemos ADCh ir FDCh pasižymi simetrija, kuri priklauso nuo diskretizavimo dažnio $F_d$.
Kas yra filtras ir filtrų klasifikacija | Keturi filtrų tipai | Elektroniniai prietaisai ir grandinės
Išvados apie Filtravimą
Filtrai, tiek žemo, tiek aukšto dažnio, yra nepakeičiami įrankiai elektronikoje ir signalų apdorojime. Jų gebėjimas selektyviai praleisti arba blokuoti tam tikrus dažnius leidžia mums formuoti signalus, pašalinti triukšmą, pagerinti signalo kokybę ir kurti įvairius kūrybinius efektus. Amplitudės ir fazės dažninės charakteristikos yra pagrindiniai įrankiai, leidžiantys suprasti ir analizuoti filtrų veikimą, o tokios priemonės kaip Bode diagramos padeda vizualizuoti šias savybes. Nuo paprastų RC grandinių iki sudėtingų aktyviųjų filtrų, šie komponentai atlieka gyvybiškai svarbų vaidmenį šiuolaikinėje technologijoje.
