Filtro indikatorius: Kaip veikia ir kodėl jis svarbus

Filtrai yra esminiai komponentai įvairiose technologinėse sistemose, nuo elektronikos iki vandens valymo ir automobilių pramonės. Jie atlieka gyvybiškai svarbią funkciją - selektyviai praleidžia arba slopina tam tikrus signalo dažnio komponentus. Šis gebėjimas leidžia mums pašalinti nepageidaujamus triukšmus, atlikti spektro analizę ar užtikrinti sklandų prietaisų veikimą. Straipsnyje gilinsimės į tai, kaip veikia įvairūs filtrai, kokie parametrai juos apibūdina ir kaip jie pritaikomi praktikoje.

Kas yra filtras ir kaip jis veikia?

Filtras yra dažnį pasirenkantis įtaisas, leidžiantis perduoti tam tikrus signalo dažnio komponentus, tuo pačiu labai susilpnindamas kitus dažnio komponentus. Naudojant šią filtro dažnio pasirinkimo funkciją, galima filtruoti trukdžių triukšmą arba atlikti spektro analizę. Kitaip tariant, bet koks įrenginys ar sistema, galinti perduoti tam tikrus dažnio komponentus signale, tuo pačiu stipriai susilpnindama arba slopindama kitus dažnio komponentus, vadinama filtru. Filtras yra įrenginys, kuris filtruoja bangas. „Banga“ yra labai plati fizinė sąvoka. Elektroninių technologijų srityje „banga“ siaurai apsiriboja įvairių fizikinių dydžių vertės svyravimo laike apibūdinimo proceso. Šis procesas veikiant įvairiems jutikliams paverčiamas įtampos arba srovės laiko funkcija, kuri vadinama įvairių fizikinių dydžių laiko bangos forma arba signalu. Filtravimas yra svarbi signalo apdorojimo koncepcija.

Schematinis elektroninio filtro veikimo principas

Filtro parametrų apibrėžimai

Norint suprasti ir tinkamai pasirinkti filtrą, svarbu žinoti jo pagrindinius parametrus:

  • Centrinis dažnis (Centrinis dažnis): Filtro pralaidumo juostos dažnis f0, paprastai f0=(f1+f2)/2, kur f1 ir f2 yra kairysis ir dešinysis filtro dažnio taškai.
  • Ribinis dažnis (Cutoff Frequency): Nurodo dešinįjį žemųjų dažnių filtro pralaidumo dažnio tašką ir kairįjį aukštųjų dažnių filtro pralaidumo dažnio tašką. Paprastai 1 dB arba 3 dB santykinis nuostolis nurodo standartinę raišką.
  • Praleidimo dažnių juostos plotis (Bandwidth): Nurodo spektro plotį, kurį reikia perduoti, BW = (f2-f1).
  • Įterpimo nuostolis (Insertion Loss): Susilpnėjimas, atsirandantis dėl filtro įvedimo į pradinę signalo grandinę, kuriam būdingas nuostolis centriniame arba ribiniame dažnyje.
  • Praleidimo juostos pulsacija (Passband Ripple): Įterpimo nuostolio kitimas su dažniu pralaidumo juostoje.
  • Stovėjimo dažnių bangų koeficientas juostoje (VSWR - Voltage Standing Wave Ratio): Svarbus rodiklis, matuojantis, ar signalas filtro pralaidumo juostoje yra tinkamai pritaikytas perduoti. Idealiai atitinkantis VSWR=1:1, VSWR yra didesnis nei 1, kai yra neatitikimas.
  • Grąžinimo nuostolis (Return Loss): Prievado signalo įvesties galios ir atspindėtos galios santykio decibelų (dB) skaičius, kuris taip pat lygus 20Log10ρ, o ρ yra įtampos atspindžio koeficientas.
  • Stabdymo juostos atmetimas (Stopband Rejection): Svarbus rodiklis filtro pasirinkimo efektyvumui matuoti.
  • Fazės tiesiškumas juostoje (Phase Linearity): Šis indikatorius apibūdina fazės iškraipymą, kurį filtras įveda į perdavimo signalą pralaidumo juostoje.

Dyzelinių automobilių kietųjų dalelių filtras (DPF)

Šiuolaikiniai dyzeliniai automobiliai aprūpinti dyzelino kietųjų dalelių filtru (DPF) - sistema, skirta sumažinti suodžių išmetimą ir atitikti ES taršos standartus. Kai prietaisų skydelyje užsidega DPF įspėjamoji lemputė, daugelis vairuotojų instinktyviai sustabdo automobilį ir išjungia variklį. Tai viena brangiausių klaidų, kurias galite padaryti.

Nors yra keletas kietųjų dalelių filtrų tipų, jų paskirtis ta pati: deginti suodžius aukštoje temperatūroje.

  • FAP (šlapias filtras): Daugiausia naudoja PSA/Stellantis. Miesto sąlygomis variklis retai pasiekia temperatūrą, reikalingą filtrui regeneruoti.

DPF užsikemša suodžiais, sumažėja oro srautas ir variklio valdymo blokas aptinka problemą. Štai kodėl negalima išjungti variklio, kai dega DPF lemputė. Šio proceso metu variklis pakelia išmetamųjų dujų temperatūrą, todėl filtras gali sudeginti susikaupusius suodžius. Kai filtras bus daugiau nei 80% pilnas, automobilis įspės vairuotoją. Jei įjungiamas avarinis režimas, įprasta regeneracija nebeįmanoma.

Profesionalus valymas paprastai kainuoja nuo 130 iki 230 eurų. Naujas DPF VW Passat B8 2.0 TDI automobiliui Europoje gali kainuoti apie 1200-1500 € plius montavimas. DPF įspėjamoji lemputė nėra signalas sustabdyti automobilį - tai įspėjimas, kad regeneracija turi būti pradėta nedelsiant. Išjungus variklį, tik paspartėja užsikimšimas ir gali tekti brangiai remontuoti.

Dyzelino kietųjų dalelių filtro veikimas

Atvirkštinio osmoso filtrai vandens valymui

Atvirkštinis osmosas - tai procesas, priešingas natūraliam osmosui, kai slėgis verčia vandenį praeiti pro pusiau pralaidžią membraną iš sankaupos su didesniu mineralų/teršalų koncentracija į skystį su mažesne koncentracija. Pritaikyta vandens valymui, ši technologija efektyviai pašalina ištirpusius jonus, sunkiuosius metalus, nitratus, bakterijas, virusus ir kt. Vanduo stumiamas per membraną, kur grynasis vanduo telkiasi viename kolektoriuje, o koncentruotas vanduo nuteka į kanalizaciją.

Aquaphor modeliai naudoja kelių etapų filtraciją: iš pradžių mechaninis + aktyvinta anglis (pre-filtravimas), po to RO membrana, ir galiausiai mineralizavimo (post-filtravimas) filtro kasetę.

Aquaphor RO serijos modeliai:

  • Aquaphor RO 101S: Kompaktiška atbulinio osmoso sistema, tinkanti namų ir komerciniam naudojimui.

    • Našumas: ~190 l/dieną (50 GPD).
    • Bakelis: integruotas 5 l talpos rezervuaras, pilnas užsipildo per 40-60 min.
    • Įėjimo slėgis: 1,9-6,3 bar; temperatūra 5-38 °C.
    • Atgavimo santykis: švarus/drenažas 1:4-1:5.
    • Filtrai: K5 (mechaninis), K2 (giluminis, anglis), RO‑50S membrana, K7M mineralizatorius.
    • Veiksmingumas: ~96,7 % TDS mažinimas.
    • Pritaikymas: idealus alergiškiems vaikams ir jautriems suaugusiems - pašalina 99,9 % bakterijų ir virusų, minkština vandenį, gerina skonį, saugo namų techniką.

  • Aquaphor RO 102S: Galingesnis modelis, dvigubai našesnis nei RO 101S.

    • Našumas: ~380-450 l/dieną (~100 GPD), filtravimo greitis ~15,6 l/min.
    • Pre‑filtracija: K1 (2‑in‑1 mechaninis + aktyvi anglis), be to K2, RO‑100S membrana, K7M mineralizatorius.
    • Bakelis: 5 l integruota talpa.
    • Švarus/drain ratio: ~1:4-1:6.
    • Nauda: puikus pasirinkimas šeimoms, biurams - nuolatinis didelio kiekio gryno vandens tiekimas, kvietimui ruošti maistą ar kavą, saugus kūdikių mitybai.

  • Aquaphor RO 202S: Intelektuali, visiškai automatinė sistema, efektyvesnė vandenį taupančiu režimu.

    • Bakelis: 5 l.
    • Našumas: ~380 l/dieną (100 GPD), švarus/drain santykis 1:2-1:4.
    • Ypatybės: integruota siurbimo pompa (naudinga žemo slėgio sistemose), mažiau nuostolio, automatinė veikimo ir drenažo kontrolė, šviesos ir garso indikatoriai.
    • Maksimalus slėgis: iki 6,5 MRa (0,63 bar), minimalus - 0,9 MRa (0,09 bar).
    • Nauda: tinka tiems, kurių vandens slėgis žemas arba siekiama efektyvumo bei paprastos eksploatacijos.

  • Aquaphor RO 206S: Profesionalus, masyvus modelis, turintis du RO membranų modulius, skirtas didesnio srauto poreikiams (pvz., HoReCa sektoriui).

    • Kartridžių paketas: K1, K2, dvi membranos, mineralizatorius.
    • Montavimas: rekomenduojama aukštesnės kvalifikacijos instaliacija; išmanieji valdymo mygtukai (indikatoriai, signalai).
    • Nauda: idealus komerciniam/HoReCa naudojimui, kur reikia daug gryno vandens.

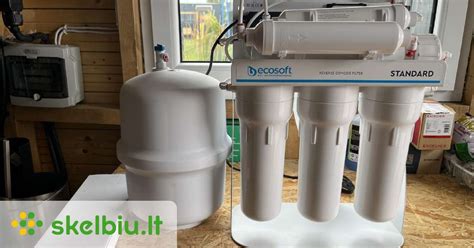

Vandens filtravimo sistema su atvirkštinio osmoso membrana

Nauda ir kada verta naudoti vandens filtrus:

  • Efektyvi apsauga: nuo mikroorganizmų, sunkiųjų metalų, pesticidų, chloro, nitratų ir kt. (net iki 99,9 %).
  • Geresnis skonis: pašalinamas chloras, blogas kvapas, kalkės.
  • Apsauga prietaisams: mažiau kalkių, ilgesnė technikos eksploatavimo trukmė.
  • Sveikatai svarbūs mineralai: atstatomi su K7M mineralizatoriumi.
  • Ekologija ir taupymas: mažiau plastikinių butelių, vandens sąnaudų.

Kada naudinga:

  • Miesto vandens kokybė nepakankama (chloras, įtartini junginiai, kietumas, mikroorganizmų rizika).
  • Alergiški vartotojai, vaikų šeimos, jautrūs suaugusieji.
  • Kai virtuvės technika reikalauja kalkių apsaugos.
  • Komerciniam naudojimui.

Kada galima atsisakyti:

  • Kai geriamojo vandens kokybė aukšta (gręžtiniai ar specialūs filtrai jau užtikrina švarą).
  • Jei virtuvėje retai naudojamas vanduo arba jis nėra probleminis.
  • Jei ekologiniai aspektai ar mažas suvartojimas verčia domėtis kitomis alternatyvomis.
  • Kai pigesni filtrai arba butelinis vanduo atitinka kriterijus.

Montavimas ir priežiūra:

  • Montavimas: Paprastai po kriaukle, prijungus prie šalto vandens linijos, naudojant atskirą čiaupą grynajam vandeniui. RO 202S ir RO 206S modeliams reikalingas elektros įjungimas. Rekomenduojama kvalifikuoto santechniko pagalba.
  • Priežiūra: Reguliarus preliminarių filtrų keitimas (kas ~6 mėn.), membranos keitimas (kas ~1,5 metų), mineralizatoriaus keitimas (kas 1 metus). Svarbu užtikrinti sandarias jungtis ir reguliariai ištuštinti/užsipildyti rezervuarą.

Filtro kondensatorius elektronikoje

Elektronikoje filtras kondensatorius yra komponentas, kuris įvedamas filtruoti tam tikrus norimus dažnio signalus. Jis gali būti suprojektuotas perduoti žemo arba aukšto dažnio signalus, arba net tam tikros rūšies signalus. Paprastai tai yra pagrindinis lygiagretus plokštės kondensatorius, tačiau jo ryšys su grandine daro jį ypatingu. Kartais signalams riboti pirmenybė teikiama ir keraminiam kondensatoriui.

Simbolis, žymintis filtro kondensatorių elektroninėje schemoje

Veikimas ir formulė:

Filtro kondensatorius veikia pagal principą, vadinamą talpine varža. Talpinės reaktyvumo reikšmė yra ta, kad konkretaus kondensatoriaus varžos vertė keičiasi priklausomai nuo dažnio signalų, praeinančių per atitinkamą kondensatorių. Jei dažnio signalų vertė yra didelė, to kondensatoriaus atsparumas yra mažas, ir atvirkščiai. Tai rodo, kad signalų varža ir dažnis yra atvirkščiai susiję vienas su kitu.

Formulė, apibūdinanti talpinę varžą, yra:

$X_c = 1 / (2 * \pi * f * C)$

kur:

  • $X_c$ - talpinė varža (omais)
  • $f$ - signalo dažnis (hercais)
  • $C$ - kondensatoriaus talpa (faradais)

Ši formulė parodo atvirkštinį atitinkamos grandinės ribinio dažnio ryšį su atitinkama varžos pokyčiu grandinėje.

Programos:

Filtro kondensatoriai yra labai naudingi įvairiose grandinėse:

  • Analoginių filtrų kūrimas: aukšto dažnio, žemo dažnio filtrų ir pan.
  • Televizoriuose: linijiniai filtrai, kurie padeda išvengti vaizdų brūkštelėjimo.
  • Apsauginės grandinės: siekiant apsaugoti didelės apkrovos prietaisus, tokius kaip oro kondicionieriai, šaldytuvai.
  • Signalo apdorojimas: siekiant pašalinti nepageidaujamus signalus, pavyzdžiui, tilto lygintuvo grandinėje, kur kondensatoriaus filtras padeda gauti grynos nuolatinės srovės išvestį.

Džiovintuvo filtrų ir kondensatoriaus valymas

Reguliarus prietaisų priežiūra užtikrina jų efektyvų veikimą ir ilgaamžiškumą. Tai ypač svarbu buitinėje technikoje, kaip džiovintuvai.

Džiovintuvo džiovinimo pūkų filtrų valymas:

  1. Atidarykite dureles ir patraukite filtrą aukštyn.
  2. Paspauskite kabliuką, kad atidarytumėte filtrą.
  3. Abiem filtro dalimis nuvalykite drėgna ranka. Jei reikia, naudokite dulkių siurblį.
  4. Uždarykite filtrą ir įdėkite jį atgal į filtro lizdą.
  5. Jei filtrai labai nešvarūs ar kalkėti, juos reikia nuplauti po tekančiu vandeniu arba nuvalyti. Jei išvalyti nepavyksta, juos reikėtų pakeisti naujais.

Džiovintuvo kondensatoriaus valymas (šilumos siurblio džiovyklai):

Įspėjimas: Nelieskite metalinio paviršiaus plikomis rankomis. Mūvėkite apsaugines pirštines. Nenaudokite džiovyklės, kai kondensatorius užkimštas pūkais.

  1. Atidarykite dureles ir patraukite filtrą aukštyn.
  2. Atidarykite kondensatoriaus dangtį.
  3. Pasukite svirtį, kad atlaisvintumėte kondensatoriaus dangtį, ir nuleiskite jį.
  4. Nuimkite pūkus iš kondensatoriaus ir jo skyriaus (galima naudoti šlapią šluostę ir/arba dulkių siurblį su šepetėlio priedu).
  5. Uždarykite kondensatoriaus dangtį ir užfiksuokite svirtį.
  6. Įdėkite filtrą atgal.

Džiovintuvo kondensatoriaus valymas (kondensatoriaus džiovintuvui):

  1. Atidarykite dureles, tada atidarykite kondensatoriaus dangtį.
  2. Pasukite 2 svirtis, kad atlaisvintumėte kondensatoriaus dangtį, ir nuleiskite jį.
  3. Užfiksuokite rankeną ir ištraukite kondensatorių iš apatinio skyriaus. Pastumkite jį horizontaliai, kad neišleistumėte vandens.
  4. Išvalykite kondensatorių vertikalioje padėtyje virš talpos (galima nuplauti rankiniu dušu).
  5. Įdėkite kondensatorių atgal į apatinį skyrių.
  6. Uždarykite kondensatoriaus dangtį ir užfiksuokite 2 svirtis.

Filtrai yra neatsiejama daugelio technologijų dalis, užtikrinanti jų efektyvumą, saugumą ir ilgaamžiškumą. Nuo sudėtingų elektroninių grandinių iki kasdien naudojamos buitinės technikos ir automobilių, supratimas, kaip veikia filtrai ir kaip juos prižiūrėti, yra labai svarbus.
