Atbulinio vožtuvo vaidmuo tepalo filtruose: gamintojų požiūriai ir analizė
Tepalo filtras - tai neatsiejama automobilio variklio priežiūros dalis, užtikrinanti jo ilgalaikį ir efektyvų veikimą. Nors dažnai dėmesys atkreipiamas į patį filtro elementą ir jo gebėjimą sulaikyti teršalus, svarbus jo komponentas, kurio funkcionavimas tiesiogiai susijęs su variklio apsauga ir tepalo tiekimo sistema, yra atbulinis vožtuvas. Šiame straipsnyje gilinsimės į atbulinio vožtuvo sampratą tepalo filtruose, jo klasifikaciją, veikimo principus ir skirtingų gamintojų požiūrius, siekdami atskleisti jo svarbą automobilių techninėje priežiūroje.
Atbulinio vožtuvo samprata ir funkcija
Atbulinis vožtuvas, dar vadinamas stabdymo, vienpusiu arba atbulinio srauto vožtuvu, atlieka kritiškai svarbią funkciją tepalo filtravimo sistemoje. Jo pagrindinė paskirtis - užtikrinti kryptingą tepalo judėjimą ir neleisti jam grįžti atgal į tepalo karterį, kai variklis yra išjungtas. Tai iš esmės reiškia, kad atbulinis vožtuvas neleidžia tepalui ištekėti iš filtro, kai variklis neveikia.
Ši funkcija yra itin svarbi, siekiant išvengti vadinamojo „sausos paleidimo“ (angl. dry start) efekto. Kai variklis užvedamas, tepalo slėgis sistemoje pakyla ne iš karto. Jei filtras būtų tuščias, pirmąsias akimirkas judančios variklio dalys liktų be pakankamo tepalo sluoksnio. Tokiu atveju metalinės dalys pradėtų trintis tiesiogiai viena į kitą, sukeldamos didelį karštį ir galimai sugadindamos paviršius. Atbulinis vožtuvas, sulaikydamas tepalą filtre, užtikrina, kad tepalo magistralė būtų iš karto prisipildžiusi tepalo, taip apsaugodamas variklį nuo kritinio sutepimo trūkumo paleidimo metu.
Gamintojai apibūdina atbulinio vožtuvo funkciją kaip vieną iš esminių tepalo filtro elementų, garantuojantį nuolatinį filtro prisipildymą tepalu ir apsaugantį nuo tepalo grįžimo į tepalo karterį. Tai leidžia išvengti tepalo manevravimo ir užtikrinti, kad variklis visada būtų tinkamai suteptas.
Atbulinio vožtuvo veikimo principas
Atbulinio vožtuvo veikimo principas yra gana paprastas, tačiau efektyvus. Dauguma atbulinių vožtuvų tepalo filtruose yra pagaminti iš guminės membranos, kuri priglunda prie vidinės filtro dangtelio pusės. Ši membrana dengia ertmes, per kurias tepalas patenka į filtrą iš išorės. Kai variklis veikia, tepalo slėgis verčia membraną atsidaryti, leisdamas tepalui tekėti per filtravimo medžiagą. Tačiau, kai variklis sustoja ir slėgis sumažėja, membrana, dėl savo elastingumo ir tam tikro pasipriešinimo, užsidaro, neleidžiant tepalui ištekėti atgal į karterį.
Kai kurie gamintojai, pavyzdžiui, apibūdindami "Eco vožtuvą", nurodo, kad jis atlieka panašią funkciją kaip atbulinis vožtuvas, tačiau yra įrengtas „švarioje“ filtro pusėje. Tokiu atveju filtras lieka pilnas alyvos nepriklausomai nuo to, ar variklis veikia, ar ne. Šis dizainas papildomai prisideda prie nuolatinio tepalo tiekimo ir apsaugo nuo galimų problemų, susijusių su tepalo ištekėjimu.
Atbulinių vožtuvo klasifikacija ir tipai
Nors straipsnyje pateikta atbulinių vožtuvų klasifikacija daugiausia orientuota į bendrojo pramoninio naudojimo vožtuvus (kėlimo tipas, besisukanti struktūra), tepalo filtruose naudojami specifiniai, mažesni ir labiau pritaikyti vožtuvai. Svarbu atskirti kelis pagrindinius tipus, kurie gali būti sutinkami tepalo filtruose:
- Atbulinis vožtuvas (Anti-drainback valve): Tai yra pagrindinis vožtuvas, kurio funkcija yra neleisti tepalui ištekėti iš filtro, kai variklis išjungtas. Kaip minėta, jis dažnai būna guminių membranų pavidalu.
- Apsauginis vožtuvas (Bypass valve / Safety valve): Šis vožtuvas nėra tiesiogiai susijęs su atbuline tėkme, bet yra svarbus filtro saugos sistemos dalis. Jis atsidaro staiga pakilus tepalo slėgiui, pavyzdžiui, kai filtras užsikemša arba kai naudojamas per tirštas, šaltas tepalas. Tokiu atveju jis leidžia nefiltruotam tepalui patekti į variklį, siekiant užtikrinti tepimą net ir esant ekstremalioms sąlygoms. Nors nefiltruotas tepalas nėra pageidautinas, jo trūkumas yra kur kas didesnė rizika varikliui. Kai kurių gamintojų apibrėžimuose šis vožtuvas vadinamas „saugos vožtuvu“ arba „viršslėgio vožtuvu“.
- Eco vožtuvas (Anti-syphon valve): Kaip minėta, tai gali būti tam tikra atbulinio vožtuvo atmaina, užtikrinanti, kad filtras visada liktų pilnas tepalo, net ir išjungus variklį.
Nors straipsnyje pateikiamas pavyzdys apie skirtingus tepalo filtrų gamintojus (pvz., FILTRON OP 577 ir OP 626/4), kurie gali turėti tuos pačius išorinius matmenis ir sriegius, tačiau skirtingus vožtuvus ar jų parametrus, tai pabrėžia, jog tinkamo filtro pasirinkimas yra itin svarbus. Netinkamai parinktas filtras, net jei vizualiai panašus ir lengvai prisukamas, gali neturėti reikiamų vožtuvų arba jų parametrai gali būti netinkami konkrečiam varikliui, taip sumažinant variklio apsaugą.
Tepalo filtro veikimo principas ir teršalų valymas
Tepalo filtro veikimas prasideda dar prieš tepalui patenkant į patį filtrą. Tepalo siurblys pumpuoja tepalą iš karterio per paėmiklį, kuriame esantis sietelis sulaiko didžiausius teršalus, tokius kaip metalo drožlės ar degėsių nuosėdos. Po to tepalas patenka į filtrą per mažas išorines skylutes, esančias aplink sriegį.
Tepalas pasiekia tankiai sudėtą filtravimo medžiagą, kurios klostės leidžia padidinti jos paviršiaus plotą. Šioje stadijoje valomas tepalas, kurio dydis yra didesnis nei apie 20 mikrometrų (µm), patenka į sustandintą tepalo filtro šerdį. Toliau, per vienos krypties atbulinį vožtuvą, jis patenka į tepimo magistralę ir pasiekia judančias variklio dalis.
Variklių alyvos filtro darbo sąlygos pablogėjo dėl ilgesnių laikotarpių tarp alyvos keitimo ir vis dažnesnio sintetinių alyvų vartojimo. Variklio alyvoje esančios teršalų dalelės gali būti nuo 8 iki 60 mikrometrų dydžio, bet ypač pavojingos laikomos mažiausios, kurios yra mažesnės nei 1 mikrometras. Jos sukelia tokią efektyvią cilindrų paviršiaus poliraciją, kad alyvos dalelės nebegali prilimpti prie jo ir dingsta alyvos plėvelė.
Viso srauto filtrai, kurie sudaro filtravimo įdėklą, gali būti pakeisti kaip vienetas, esantis metaliniame ar plastikiniame korpuse, pritvirtintame prie cilindrų bloko. Yra filtrų, kurie turi keičiamą įdėklą ir korpusą, pritvirtintą prie cilindrų bloko, kuris lieka vietoje, o tik filtro įdėklas keičiamas atidarius dangtelį.
Apėjimo filtras, dažniausiai įrengtas aukščiausio alyvos slėgio vietoje, sulaiko maždaug 5-10% viso alyvos tūrio ir menkiausius nešvarumus, kurių skersmuo yra mažesnis nei 1 mikrometras. Alyva iš apėjimo filtro patenka į karterį. Apėjimo filtrai gali būti dviejų tipų - su filtravimo įdėklu arba centrifuginiais separatoriais, kuriuose veikiant alyvos slėgiui rotorius sukasi apie 10 tūkst. aps./min., o dėl išcentrinės jėgos nešvarumai nusėda ant filtro sienelių.
Mechaninis teršalų sulaikymas yra grindžiamas nešvarumų, esančių alyvoje, prisilipimu prie filtravimo terpės pluošto. Jeigu smulkios teršalų dalelės, judėdamos alyvoje, nepasiekia pluošto, jos nesulaikomos. Filtravimo terpės medžiaga gali būti specialaus daugiasluoksnio popieriaus (sintetiniais pluoštais sutvirtinto) arba kompozitinės kilmės. Kompozicinės terpės sudaro keli celiuliozės pluošto ir visiškai sintetinės medžiagos sluoksniai. Skirtingų sluoksnių pasirinkimas yra esminis filtravimo efektyvumui - sulaikymo gebėjimui skirtingo skersmens dalelių atžvilgiu ir nešvarumų kaupimui. Standartinė filtravimo terpė, pavyzdžiui, gali sulaikyti 9 mikrometrų daleles, o kompozicinė - 4 mikrometrų. Dėl to, kad alyvos filtro keitimo intervalai nuolat tampa ilgesni, filtravimo terpė turi būti gebėjusi sugauti kuo daugiau teršalų ir tuo pat metu išlaikyti efektyvų filtravimą. Šiuolaikinių filtrų filtravimo terpė yra poruotos struktūros (vadinamieji giluminiai filtrai), kurie pasižymi lėtu slėgio skirtumo (tarp filtro priekinės ir galinės dalies) padidėjimu, net ir tada, kai terpė užsikimša. Logiškai, kuo daugiau filtravimo terpės galime patalpinti į korpusą, tuo geriau. Čia reikšmingas yra filtravimo terpės klostės kiekis ir forma. Klostės neturi suklebti tarpusavyje, nepaisant didelio alyvos slėgio. Kaip būna sulankstoma ir sutvirtinama filtravimo terpė, yra filtrų gamintojo paslaptis. Kai filtravimo terpės poros pilnai užsikimša teršalais, srauto pasipriešinimas sparčiai padidėja ir reikia keisti filtrą.
Tepalo filtro ilgaamžiškumas ir priežiūra
Variklio tepalo pagrindinė užduotis yra judančių elementų tarpusavio trinties sumažinimas. Nors ji yra labiau žinoma dėl savo tepančiųjų savybių, tačiau ji atlieka žymiai daugiau funkcijų. Variklio tepalas taip pat atlieka variklio aušinimo vaidmenį, paimdama šilumą iš metalinių elementų. Dėl šios priežasties yra svarbu nuolat palaikyti aukštą tepalo lygį, kad skysčio šiluminė talpa išliktų nepakitusi.
Dar viena variklio tepalo funkcija tai variklio valymas bei apsauga. Šviežioje variklio alyvoje yra valančios priemonės, kurios padeda pašalinti degėsių nuosėdas, šlaką ir kitus nešvarumus susidariusius variklio darbo metu. Visi šie teršalai patenka į tepalo karterį. Tepalo filtro užduotis - pašalinti teršalus iš tepalo ir užtikrinti variklio darbą. Kuo geresnis filtras, tuo veiksmingiau jis užtikrina variklio darbą. Todėl verta rinktis aukščiausios kokybės produktus, pvz. PURRO, kurie atitinka griežčiausius transporto priemonių gamintojų reikalavimus.
Net geros kokybės tepalas gali po trumpo laiko pasidaryti juodos spalvos. Tuomet tai yra ženklas, kad variklio viduje susikaupę nešvarumai ištirpo, o ne susidėvėjimo požymis.
Kaip dažnai reikia keisti tepalo filtrą?
Filtro keitimo intervalai yra glaudžiai susiję su tepalo keitimo intervalais. Bendra taisyklė yra ta, kad tepalo filtras turėtų būti keičiamas kaskart keičiant variklio tepalą. Tai reiškia, kad intervalas dažniausiai siekia apie 10-15 tūkstančių kilometrų. Kai kurie gamintojai rekomenduoja naudoti "longlife" tepalus ir padidinti intervalą net iki 30 tūkstančių kilometrų, tačiau daugeliu atveju tai gali sutrumpinti variklio tarnavimo laikotarpį.
Automobilis, dirbantis sunkiomis sąlygomis, pvz. kalnų vietovėje, velkantis priekabą arba naudojamas trumpose trasose, sunaudoja tepalą žymiai greičiau. Papildomai, nesandariuose varikliuose į tepalą gali patekti drėgmė bei benzinas, kurie pagreitina tepalo senėjimą. Net šviesi ir skaidri tepalas gali prarasti savo priedus, apsaugančius variklį nuo korozijos. Taip pat tepalui kenkia cheminiai garai ir išmetamos dujos, kurių negali pašalinti tepalo filtras.

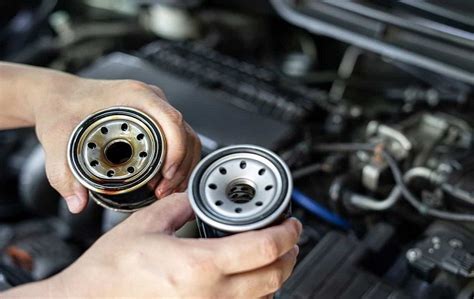

Tepalo filtro keitimas: svarba ir eiga
Nors kartais galima susidurti su tepalo filtro valymo aprašymais, tai ekonomiškai neapsimoka, nes nauji tepalo filtrai dažniausiai kainuoja apie 10 EUR. Todėl, rūpinantis savo automobilio būkle, verta pasiryžti tokioms išlaidoms, juo labiau, kad net geriausiai išvalytas tepalo filtras niekuomet neveiks taip pat našiai ir efektyviai kaip naujas produktas.
Kiekvienas tepalo keitimas turi taip pat reikšti filtro keitimą. Kadangi tai yra svarbus elementas, užtikrinantis tinkamą variklio veikimą, verta patikėti jo keitimą kvalifikuotam mechanikui, kuris turi atitinkamas žinias ir be abejo atliks visą procesą profesionaliai. Žinoma, turint įrankius ir mechanikos pagrindus, galima ryžtis savarankiškam filtro keitimui.
Kaip tai padaryti? Tepalo filtro aptikimas daugumoje automobilių nėra sunkus. Tai nedidelė skardinė, esanti variklio apačioje, prie pat tepalo karterio. Tačiau, jei filtro aptikimas yra paprastas, tai jo atsukimas gali būti problematiškas. Reikia įveikti ne tik prikepusio sriegio, bet ir sandarinančios tarpinės pasipriešinimą. Dažniausiai nepavyksta atsukti filtro ranka, todėl verta iš karto nusipirkti specialų raktą tepalo filtro atsukimui. Tai nedidelė rankena su guminiu dirželiu arba grandine, kuria galima apkabinti filtrą.
Automobiliuose su keičiamu filtruojančiu įdėklu priėjimas prie filtro yra iš variklio kameros pusės. Filtras yra sandariame, nekeičiamame korpuse, užfiksuotame veržle. Reikia atsukti veržlę ir nuimti išnaudotą filtrą. Keičiant įdėklą taip pat būtina pakeisti gumines tarpines - tiek veržlės, tiek vožtuvo, nuvedančio tepalą į magistralę. Sudėjus naujas tarpines ir naują įdėklą, visumą galima sumontuoti po variklio gaubtu.
Savarankiškai keičiant filtrą atsiranda dar viena problema - ką daryti su senu tepalo filtru, kurio negalima išmesti su komunalinėmis atliekomis. Jį kartu su išnaudota tepalu būtina priduoti įmonei, utilizuojančiai pavojingas atliekas. Eiliniam vairuotojui tai gali būti papildomas rūpestis, kurio atsikrato keisdamas filtrą dirbtuvėse. Tuomet dirbtuvėms atitenka atsakomybė už filtro bei išnaudotos tepalo utilizavimą.
Kaip pakeisti variklio alyvą ir alyvos filtrą VW PASSAT B5+ [PAMOKA]
Gamintojų pozicijos ir kokybės svarba
Specialistai iš PURRO pabrėžia, kad verta rinktis patikrintus aukštos kokybės produktus, kurie idealiai įsipaišo į aukštos kokybės produktų liniją. Tai reiškia, kad renkantis tepalo filtrą, svarbu atkreipti dėmesį ne tik į jo kainą, bet ir į gamintojo reputaciją bei produktų sertifikatus.
Fleetguard Kompanija siūlo FLEETGUARD® filtravimo produktus originalios technikos gamintojams bei servisams, aptarnaujantiems ir keičiantiems filtrus sunkvežimiams, statybinei, žemės ūkio technikai, pramonės įrengimams bei hidraulinėms sistemoms. Kaip pirmaujanti pasaulyje inovatyvių produktų technologijų srityse, Cummins Filtration kompanija pasiūlė daug naujų ir svarbių sprendimų pramonės įrangai, dirbančiai didelėmis apkrovomis.
Donaldson - pasaulinio lygio filtrų ir filtravimo sistemų gamintojas - taip pat siūlo platų spektrą sprendimų. Daugelis tepalo filtrų, nors ir su skirtingais katalogo numeriais, turi panašius korpuso matmenis, dažnai ne tik panašius, bet ir tokius pačius sriegius. Filtravimo medžiaga, kuri naudojama filtre, yra pasirenkama pagal konkretaus variklio reikalavimus. Priklausomai nuo variklio konstrukcijos, spin-on tipo tepalo filtruose yra naudojami vožtuvai, užtikrinantys optimalią variklio apsaugą.
Apibendrinant, atbulinis vožtuvas tepalo filtruose yra mažas, bet itin svarbus komponentas, užtikrinantis variklio apsaugą nuo kenksmingo „sausos paleidimo“ efekto. Tinkamas filtro pasirinkimas, atsižvelgiant į gamintojo rekomendacijas ir vožtuvų buvimą bei parametrus, yra esminė sąlyga ilgalaikiam ir patikimam variklio veikimui.
