Pneumatinių Filtravimo Simbolių Pasaulis: Nuo Oro Kokybės Iki Pramonės Efektyvumo
Pastaraisiais metais vis didesnis dėmesys skiriamas oro kokybei, ypač patalpų viduje. Šios temos centre atsiduria kuklūs, bet itin svarbūs filtrai, užtikrinantys mūsų oro kondicionierių ir rekuperatorių efektyvumą. Tačiau įvairūs filtrų tipai ir jų žymėjimai, pavyzdžiui, F7, M5, G4, dažnai kelia painiavą vartotojams. Šis straipsnis siekia išsklaidyti miglą, paaiškinant oro taršos sampratą, filtrų svarbą įvairiose sistemose ir, svarbiausia, atskleidžiant pneumatinių sistemų simbolių pasaulį, kuris yra gyvybiškai svarbus pramonės efektyvumui.
Oro Tarša: Nematomas Pavojus
Oro teršalai yra elementarios lauko ar patalpų oro medžiagos, kurios susidaro pavojingų sveikatai kietųjų dalelių pavidalu - dulkėmis ir suodžiais - arba dujų ar garų pavidalu. Kiti oro teršalai yra skysto pavidalo, pvz., migla, rūkas arba varvantys lašeliai. Teršalai gali būti natūralios prigimties arba atsirasti žmonių veiklos įtakoje. Jie gali būti klasifikuojami kaip pirminiai ir antriniai. Pirminiai teršalai išskiriami proceso metu, arba jie susidaro žmogaus veiklos metu, pvz., variklio išmetamosiose dujose - anglies monoksidas, arba deginant akmens anglis ir naftą - sieros dioksidas, ar aukštos temperatūros degimo procese - azoto oksidas. Oro teršalai yra daugelio sveikatos problemų ir didelių nuostolių priežastis. Yra apskaičiuota, kad atmosferinė tarša Europoje sukelia iki 500 000 priešlaikinių mirčių kasmet.
Yra du pagrindiniai kietųjų dalelių šaltiniai ore, kuriuo mes kvėpuojame. Kai kurie atsiranda natūraliai, pvz., iš jūros purslų, iš dykumų, iš gyvosios augmenijos ar miško ir pievų gaisrų. Kai kurios dalelės yra svarbios, pavyzdžiui, žiedadulkės arba labai smulkių dulkių dalelės, ant kurių vandens garai kondensuojasi, sudarydami lietaus lašus. Transporto priemonių srautas yra didžiausias taršos šaltinis, nes jų dyzeliniai varikliai išskiria labai daug kietųjų dalelių. Kietosios dalelės ir kiti ore pasklidę teršalai įsiskverbia į patalpas pro atidarytus langus, duris, per vėdinimo sistemas, veikiančias be aukštos klasės efektyvių filtrų. Štai kodėl mūsų patalpų oras iš tikrųjų gali būti rimčiau užterštas - iki 50 kartų daugiau nei lauko tarša, keliantis didesnę grėsmę jaunesnių, vyresnių ir chroniškai sergančių žmonių sveikatai, ypač miestuose ir vietovėse, kuriose yra didelis sunkiųjų transporto priemonių eismas.
Dalelių sudėtis ir dydis yra labai skirtingi. Dydžiai kinta nuo kelių nanometrų (nm, viena milijardinė metro dalis) iki šimtų mikrono dalių (µm, viena milijoninė metro dalis). Paprastai dalelės skirstomos į dvi dydžių klases: smulkios dalelės su mažesniu nei 2,5µm diametru ir stambios dalelės, kurių skersmuo didesnis nei 2,5µm. Stambiosios dalelės pagrinde susiformuoja natūraliai, o smulkios dalelės kyla dėl žmogaus veiklos. Taip atsiranda ypatingai mažos dalelės, pvz., smulkios kietosios dalelės, kurios yra mažesnės už tūkstantąją milimetro dydžio (0,1 µm).
Filtrai: Vidinės Aplinkos Sargybiniai

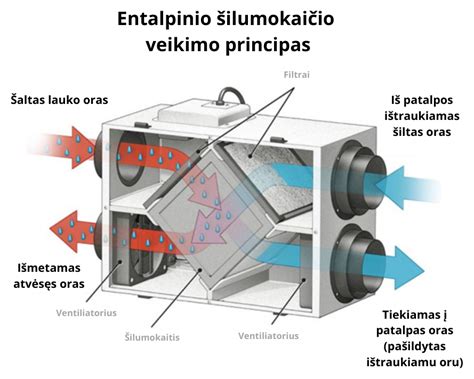

Oro filtrai yra būtini užtikrinant sveiką vidinių patalpų aplinką. Oro filtrai apsaugo žmones, procesus ir operacijas. Jie saugo pagamintus produktus ir pastato vėdinimo sistemas. Vieni oro teršalai patenka iš lauko, kiti susiformuoja patalpose. Jie gali atsirasti gamybos procese arba iš mūsų atliekamos veiklos. Pavyzdžiui, šiluma, anglies monoksidas ir dulkės. Pagrindinis vėdinimo sistemos uždavinys yra pašalinti oro teršalus, išlaikant švarų orą patalpose. Oras (ištraukiamas oras) pašalinamas iš patalpų ir jam einant per vėdinimo sistemą (angl. AHU) - filtruojamas, taip apsaugant įrenginį ir jo vidinius komponentus. Lauko oras tiekiamas į pastatą ir jam einant šildymo/vėsinimo kontūru ir įrenginiu - filtruojamas, prieš jį patiekiant į patalpas. Oro valytuvas naudojamas esamos vėdinimo sistemos papildymui ir siekiant dar labiau pagerinti vidinių patalpų mikroklimatą (ang. IAQ). Gamybos vietose oro valytuvai (pakabinami ant sienos arba lubų ar stovi pavieniui) gali sumažinti energijos sąnaudas, didinti gamybos efektyvumą ir sukurti sveikesnę darbo aplinką, kurioje yra mažiau dulkių ir mažiau kenksmingų dalelių.
- Oro filtrai apsaugo procesus ir verslą!
- Oro filtrai apsaugo vėdinimo sistemą!
Jeigu nėra filtrų arba prastos kokybės, dulkės nusės vėdinimo sistemoje. Bus paveikti visi komponentai: ventiliatoriai, šildymo ir šaldymo kaloriferiai, šilumokaitis, valdymo blokas, vožtuvai, ortakiai. Rezultate - drastiškai sumažės įrangos funkcionalumas ir efektyvumas, pvz., šilumokaitis dirbs neefektyviai, jeigu bus apsinešęs dulkėmis. Paimamas lauko oras prineša daug dulkių, kurios nusėda ant šilumokaičio ir tampa izoliaciniu sluoksniu. Šilumokaičio efektyvumas labai sumažėja. ATKREIPKITE DĖMESĮ: Jei vėdinimo sistemos filtrai mėnesiais išlieka neužsiteršę, verta sunerimti!
Filtravimo Standartai ir Klasifikacija
Ne visi filtrai yra vienodi, nors yra tos pačios klasės. Įvairiose pasaulio vietose taikomi skirtingi filtrų testavimo metodai ir galioja skirtingi standartai: Europa - EN 779 : 2012, JAV ir Azija - ASHRAE 52.1 ir ASHRAE 52.2p, pasaulinis standartas ISO 16890 (nuo 2017m.). Pastarasis standartas reguliuoja: bandymo stendo konstrukciją, bandymo eigą, filtrų klasifikaciją, ataskaitos rašymą. Naudojama: dirbtinės dulkės, aerozolis.
2015 m. sausio mėn. atnaujintas filtrų sertifikavimas pagal Eurovent standartą, kuriuo keliami daug didesni reikalavimai energetiniam efektyvumui nei anksčiau, todėl nenuostabu, kad daugelis buvusių A klasės filtrų nusileido į B klasę. Po atnaujinimo Eurovent sertifikuoti: A+ < 1%, o A = 5% visų esančių filtrų rinkoje.
Mįslingos žymos ant filtrų, pavyzdžiui, F7, M5 ir G4, yra ne tam, kad jus suklaidintų. Jie yra Europos filtrų klasifikavimo standarto (EN779:2012) dalis ir reiškia filtro tankį ir efektyvumą. Svarbu pažymėti, kad kuo didesnis skaičius po klasės raidės, tuo efektyvesnis filtras yra konkrečioje klasėje. Todėl F9 filtras lenkia F7 filtrą, M6 filtras lenkia M5 filtrą ir t.t. Oro kondicionierių filtrai dažniausiai yra didesni, nes jie turi apdoroti daugiau oro. Filtrų klasės pasirinkimas priklauso nuo oro kokybės reikalavimų. Paprastai gyvenamosios paskirties rekuperatoriai gali efektyviai veikti su G arba M klasės filtrais. Kadangi oro kondicionierių filtrai apdoroja didesnį oro kiekį, kuriame gali būti daugiau teršalų, juos paprastai reikia dažniau keisti. Didelio efektyvumo filtrai, pvzdžiui, F klasės filtrai, užtikrina geresnę oro kokybę, tačiau dėl didesnio oro pasipriešinimo gali padidinti oro kondicionierių energijos sąnaudas. Oro kondicionierių filtrai sulaiko dulkes, žiedadulkes ir kitas ore esančias daleles, todėl pagerėja patalpų oro kokybė ir išsaugomas įrenginio efektyvumas. Nors keitimo dažnumas priklauso nuo daugelio veiksnių, bendra taisyklė AC filtrus keisti kas 60-90 dienų. Šis terminas gali skirtis priklausomai nuo naudojimo, oro kokybės ir naudojamo filtro tipo. Rekuperatoriai užtikrina nuolatinį šviežio oro tiekimą ir sumažina energijos nuostolius. Rekuperatorių filtrai neleidžia kauptis teršalams, kurie gali turėti įtakos sistemos veikimui. Kadangi šie filtrai apdoroja mažesnį oro kiekį nei kondicionierių filtrai, jie paprastai gali tarnauti ilgiau. Įprastas rekuperatorių filtrų keitimo intervalas yra kas 3-6 mėnesius. Filtrų keitimo dažnumui įtakos turi ir jūsų turimo kondicionavimo įrenginio tipas. Pavyzdžiui, konsoliniai įrenginiai yra laisvai pastatomi arba prie sienos tvirtinami įrenginiai, populiarūs dėl to, kad juos lengva montuoti. Šie įrenginiai paprastai turi mažesnius filtrus, kuriems reikia dažniau skirti dėmesio. Kita vertus, kanaliniuose įrenginiuose arba ortakinėse sistemose dažnai būna didesni centriniai filtrai. Ir nors šie filtrai apdoroja didesnį oro kiekį, juos reikia keisti kas 2-3 mėnesius, priklausomai nuo oro kokybės. Kasetiniai įrenginiai, montuojami į lubas ir dažniausiai naudojami komercinėse patalpose, apdoroja didesnį oro kiekį ir galimai daugiau teršalų. Vienas iš svarbiausių dalykų, užtikrinančių, kad jūsų ŠVOK sistema ir toliau veiktų optimaliai ir teigiamai prisidėtų prie patalpų oro kokybės, yra reguliari sistemos filtrų priežiūra ir keitimas. Tačiau dažnai į šį aspektą atkreipiamas dėmesys tik tada, kai ŠVOK sistema pradeda rodyti sumažėjusio efektyvumo požymius arba labai pablogėja patalpų oro kokybė. Apibendrinant galima teigti, kad reguliari filtrų priežiūra ir keitimas ne tik padidina ŠVOK sistemos efektyvumą ir ilgaamžiškumą, bet ir gerokai pagerina patalpų oro kokybę. Įtraukite tai į savo įprastą namų priežiūrą, kad galėtumėte mėgautis komfortiška ir sveika patalpų aplinka.
Pagal higienos standartus, filtrai turi būti keičiami mažiausiai vieną kartą per metus. Esant kelių pakopų filtravimui, antros pakopos filtrai gali tarnauti ilgiau nei metus. Taip panaikinami deginamų produktų kvapai; o esant mažesniems slėgio nuostoliams, oro srautas, praeinantis pro filtrą, bus didesnis ir ventiliatorius dirbs pastoviu greičiu.
Expansion Electronic electrostatic filters certified EN ISO 16890
Pneumatiniai Filtrai ir Jų Simboliai: Pramonės Kalba
Jūsų pneumatinė sistema veikia neefektyviai, komponentai genda anksčiau laiko, o techninės priežiūros išlaidos tampa nekontroliuojamos. Kaltas gali būti netinkamai sukonfigūruotas arba prastai prižiūrimas filtro, reguliatoriaus ir tepalo (FRL) įrenginys, kuris turėtų apsaugoti jūsų įrangą, bet vietoj to sukelia brangiai kainuojančias prastovas. Neseniai dirbau su Mičigano pakuočių gamykloje dirbusia techninės priežiūros vadove Jennifer, kuri pastebėjo, kad dėl netinkamai prižiūrimų FRL blokų kasmet 35 000 litų patiriama ankstyvų cilindrų gedimų ir gamybos vėlavimų. Tinkamas FRL nustatymas ir priežiūra yra patikimo pneumatinės sistemos veikimo pagrindas - investuokite į sistemingą priežiūrą dabar, kad vėliau išvengtumėte brangiai kainuojančių gedimų.

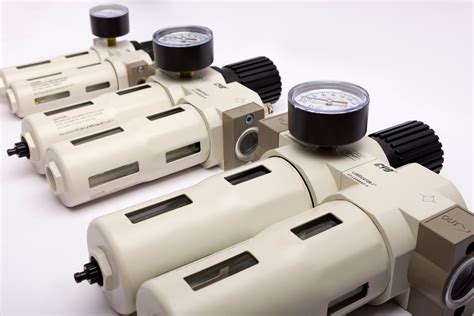

Pneumatiniai filtrai yra įtaisai, naudojami pramonėje ir komercinėje veikloje, siekiant pašalinti nešvarumus ir teršalus iš suspausto oro. Pneumatiniai filtrai paprastai susideda iš korpuso, filtro elemento ir išleidimo vožtuvo. Korpusas dažniausiai yra pagamintas iš aliuminio ar kitos patvarios medžiagos ir yra sukurtas taip, kad atlaikytų didelį slėgį ir srautą. Filtro elementas yra filtro šerdis ir pašalina nešvarumus iš suslėgto oro, kai jis teka per filtrą. Rinkoje yra keletas pneumatinių filtrų tipų, kurių kiekvienas turi savo unikalias savybes ir galimybes. Kai kurie filtrai yra sukurti specialiai naudoti su alyva suteptais kompresoriais, o kiti - su kompresoriais be alyvos. Vienas iš pagrindinių pneumatinių filtrų naudojimo pranašumų yra tai, kad jie gali padėti pailginti suspausto oro įrangos eksploatavimo laiką. Pneumatiniai filtrai, pašalindami iš suspausto oro nešvarumus, gali padėti išvengti įrangos pažeidimų ir sumažinti brangaus remonto bei prastovų poreikį. Pneumatiniai filtrai ne tik prailgina įrangos eksploatavimo laiką ir pagerina gaminių kokybę, bet ir gali padėti sumažinti eksploatavimo išlaidas. Pneumatiniai filtrai, pašalindami iš suspausto oro nešvarumus, gali padėti pagerinti pneumatinės įrangos efektyvumą ir sumažinti energijos sąnaudas. Apibendrinant galima pasakyti, kad pneumatiniai filtrai yra būtini įtaisai pramoniniams ir komerciniams tikslams, kurie priklauso nuo suspausto oro. Jie padeda pašalinti nešvarumus ir teršalus iš suspausto oro, pailgina įrangos eksploatavimo laiką, pagerina gaminių kokybę ir sumažina eksploatavimo išlaidas.
Įsivaizduokite tai: Jūs stovite priešais pneumatinę schemą ir matote tuos dėžutės formos vožtuvų simbolius su visur esančiomis rodyklėmis ir linijomis. Jūsų gamybos linija priklauso nuo to, ar teisingai tai suprasite, tačiau skirtumas tarp 3/2 ir 5/2 vožtuvo atrodo kaip paslaptis. Vienas neteisingas pasirinkimas gali reikšti brangiai kainuojančias prastovas ir nusivylusius inžinierius. 3/2 vožtuvas turi tris angas ir dvi padėtis, idealiai tinka vienpusio veikimo cilindrams, o 5/2 vožtuvas turi penkis prievadus ir dvi padėtis, specialiai suprojektuotas dvigubo veikimo cilindrams. Praėjusį mėnesį kalbėjausi su Deividu, techninės priežiūros inžinieriumi iš pakuočių gamyklos Mančesteryje, Jungtinėje Karalystėje. Jis atsitiktinai užsakė 3/2 vožtuvus savo dvigubo veikimo cilindrams, dėl to tris dienas buvo sustabdyta gamyba. Šių ISO simbolių supratimas yra ne tik techninės žinios - tai raktas į sklandų jūsų veiklos vykdymą.
Suprasti vožtuvų nomenklatūrą - pirmas žingsnis įvaldant pneumatinių sistemų projektavimą. Šie skaičiai nėra savavališki - jie viską pasako apie vožtuvo veikimą. Pirmasis skaičius nurodo bendrą vožtuvo jungčių (jungimo taškų) skaičių, o antrasis skaičius - vožtuvo galimų perjungimo padėčių skaičių. Abiem pavadinimais nurodytas skaičius “2” reiškia, kad vožtuvas turi dvi skirtingas perjungimo padėtis. Vienoje padėtyje oras teka tam tikrais keliais, kitoje padėtyje srauto modelis visiškai pasikeičia. Dėl šio dviejų padėčių perjungimo šie vožtuvai yra tokie patikimi pramonės automatikoje.
ISO 1219 yra tarptautinis pneumatinių simbolių standartas, kurį išmokus skaityti, schemos tampa aiškios kaip kelio žemėlapis. Leiskite man jus supažindinti su vaizdine kalba. ISO 1219 simboliai naudoja stačiakampius langelius, padalytus į sekcijas (po vieną kiekvienai padėčiai), su vidinėmis rodyklėmis, rodančiomis oro srautą. Linijos, išsikišančios iš langelių, vaizduoja jungtis, sunumeruotas pagal ISO 55993 standartus.
Tipinis 3/2 normaliai uždarytas (NC) vožtuvas rodo, kad 1 jungtis yra užblokuota, o 2 jungtis yra prijungta prie išmetimo sistemos normalios padėties. Pirmoje padėtyje slėgis gali tekėti iš P į A, o B išleidžiamas. Antroje padėtyje slėgis teka iš P į B, o A išleidžia. Šis kintantis modelis puikiai tinka dvigubo veikimo cilindrams. Netinkamo tipo vožtuvo pasirinkimas yra viena brangiausių klaidų projektuojant pneumatines sistemas. Leiskite pasidalyti keliomis realiomis rekomendacijomis, pagrįstomis dešimtmečių patirtimi.
- Naudokite 3/2 vožtuvą vienveiksmams cilindrams, paprastoms įjungimo/išjungimo valdymo sistemoms ir sistemoms, kuriose grįžtamasis judesys yra spyruoklinis.
- Sarah, mašinų konstruktorė iš Ontarijo, Kanados, praėjusiais metais projektavo individualią surinkimo liniją. Iš pradžių ji numatė naudoti 3/2 vožtuvus, siekdama sutaupyti išlaidų. Kai ji kreipėsi į mūsų komandą „Bepto“, mes nustatėme, kad 60% jos cilindrai buvo dvigubo veikimo ir reikėjo 5/2 vožtuvų, kad būtų užtikrintas tinkamas valdymas. Perėjusi prie mūsų konkurencingos kainos „Bepto“ 5/2 vožtuvų, kurie vis dar yra 25% pigesni nei OEM alternatyvos, ji gavo reikiamą našumą neviršydama savo biudžeto. Jos linija jau aštuonis mėnesius veikia be trikčių.
Mes, „Bepto“, tikime, kad komponentai turi būti tinkamo dydžio. Net patyrę inžinieriai kartais neteisingai interpretuoja pneumatinius simbolius. Leiskite man padėti jums išvengti spąstų, kurie, kaip mačiau, įmonėms kainavo tūkstančius eurų. Dažniausios klaidos yra: supainiotas prievadų numeravimas su srauto kryptimi, neteisingas vožtuvo normalios (pagrindinės) padėties nustatymas, išmetimo prievadų konfigūracijų nepastebėjimas ir vožtuvo valdymo tipo nesuderinimas su valdymo sistemos reikalavimais. "Bepto" sukūrėme nemokamai parsisiunčiamą ISO 1219 trumpąjį žinyną, kurį mėgsta mūsų klientai. Jį galima rasti šalia darbo vietų ir iš karto patikrinti simbolius.
Suprasti skirtumus tarp 3/2 ir 5/2 vožtuvų simbolių - tai ne tik brėžinių skaitymas, bet ir patikimų, ekonomiškai efektyvių pneumatinių sistemų, užtikrinančių gamybos veikimą, projektavimas. Nesvarbu, ar jums reikia viengubo veikimo paprastumo, ar dvigubo veikimo tikslumo, labai svarbu pasirinkti tinkamą vožtuvo konfigūraciją.
Techniniu požiūriu taip, bet tai nėra ekonomišką ir efektyvu. 5/2 vožtuvas gali atlikti 3/2 funkcijas, tiesiog nenaudojant dviejų jo jungčių, tačiau už nereikalingas funkcijas sumokėsite daugiau ir galite suklaidinti techninės priežiūros metu. Paprastai uždarytas (NC) reiškia, kad 2 jungtis yra užblokuota nuo slėgio poilsio padėtyje, o paprastai atidarytas (NO) reiškia, kad 2 jungtis gauna slėgį poilsio padėtyje. “Normali” padėtis - tai būsena, kai vožtuvas nėra įjungtas. Taip, ISO 1219 yra tarptautinis standartas, priimtas visame pasaulyje, nors kai kuriose senesnėse schemose vis dar gali būti naudojami regioniniai standartai, pvz., DIN arba JIS. „Bepto“ teikiame dokumentaciją, kurioje naudojami ISO 1219 simboliai, siekiant užtikrinti suderinamumą su pasauliniais klientais.
Patikrinkite, ar jūsų cilindras yra vienveiksmis (su spyruokliniu grįžtamuoju mechanizmu) ar dviveiksmis (abiem kryptimis varomas oro srove). Vienveiksmiai cilindrai reikalauja 3/2 vožtuvų, o dviveiksmiai cilindrai - 5/2 vožtuvų.
Be abejo! Mes specializuojamės teikiant aukštos kokybės, ekonomiškus pakaitalus pagrindinių OEM vožtuvų gamintojų prekėms. Pateikite mums savo vožtuvo modelio numerį, schemą ar net nuotrauką, ir mūsų techninė komanda nustatys tikslią Bepto ekvivalento versiją.
