Vandens Paruošimo Mazgai: Suspausto Oro Kokybės Užtikrinimas Pramonėje
Suspaustas oras yra gyvybiškai svarbus daugelio pramonės šakų komponentas, naudojamas plačiam įrankių ir įrenginių spektrui. Tačiau neparuoštas suspaustas oras gali kelti rimtų problemų, nuo įrankių gedimų iki padidėjusių eksploatacinių išlaidų. Šiame straipsnyje nagrinėsime vandens paruošimo mazgų, dar vadinamų oro paruošimo blokais, svarbą ir jų vaidmenį užtikrinant aukštą suspausto oro kokybę. Aptarsime, kaip šie įrenginiai apsaugo pneumatinę įrangą, mažina priežiūros išlaidas ir garantuoja efektyvų įrankių veikimą.
Kas yra Vandens Paruošimo Mazgas ir Kodėl Jis Svarbus?
Vandens paruošimo mazgas, arba oro paruošimo blokas, yra specializuotas įrenginys, skirtas suspausto oro kokybei gerinti prieš jam pasiekiant pneumatinius įrankius ar kitus prietaisus. Pagrindinė šių mazgų funkcija - filtruoti suspaustą orą nuo įvairių teršalų, kurie gali susidaryti kompresoriaus veikimo metu arba patekti į oro sistemą. Tarp dažniausiai pašalinamų teršalų yra dulkės, alyvos likučiai, vandens garai, kurie kondensuojasi ir sudaro skystą vandenį, bei kiti smulkūs kietieji elementai.
Šių teršalų pašalinimas yra kritiškai svarbus dėl kelių priežasčių:
- Pneumatinės įrangos apsauga: Smulkios dulkės, vanduo ir alyva gali sukelti pneumatinių įrankių vidinių mechanizmų dilimą, koroziją ir užsikimšimą. Tai lemia greitesnį įrankių gedimą ir trumpesnį jų tarnavimo laiką. Vandens paruošimo mazgai veikia kaip pirmoji gynybos linija, užtikrinanti švaresnį orą ir taip prailginanti įrankių veikimo laiką.
- Eksploatacinių išlaidų mažinimas: Dažni įrankių gedimai ir jų taisymas tiesiogiai didina eksploatacines išlaidas. Investicija į kokybišką oro paruošimo sistemą gali žymiai sumažinti šias išlaidas, nes įrankiai veikia ilgiau ir reikalauja mažiau priežiūros.
- Efektyvumo garantavimas: Užterštas suspaustas oras gali neigiamai paveikti pneumatinių įrankių veikimo efektyvumą. Pavyzdžiui, vanduo gali sumažinti oro slėgį arba sukelti nepageidaujamus vibracijos efektus. Švarus ir sausas oras užtikrina stabilų slėgį ir optimalų įrankių našumą.
- Produkto kokybės išsaugojimas: Tam tikrose pramonės šakose, pavyzdžiui, maisto ar farmacijos pramonėje, suspausto oro švara yra tiesiogiai susijusi su galutinio produkto kokybe ir saugumu. Vandens paruošimo mazgai padeda išvengti užteršimo.
Oro Paruošimo Mazgų Sudėtis ir Funkcijos
Oro paruošimo mazgai paprastai susideda iš kelių pagrindinių komponentų, kurių kiekvienas atlieka specifinę funkciją oro kokybei gerinti. Dažniausiai oro paruošimo bloką sudaro:

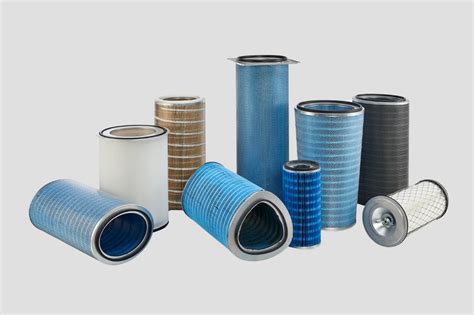

- Filtravimo elementas: Tai yra pagrindinė dalis, atsakinga už smulkių kietųjų dalelių, tokių kaip dulkės, rūdys ar abrazyvinės dalelės, pašalinimą iš suspausto oro srovės. Filtravimo elementai gali būti skirtingo mikrono dydžio, priklausomai nuo reikalingo išvalymo lygio. Pavyzdžiui, sisteminiai oro filtrai, tokie kaip INGERSOLL RAND FA40IG, FA110IH, FA75IH, FA75IG, FA40IH, ar EWO Variobloc 1/4 ir G 1/2 modeliai, yra skirti būtent šiai užduočiai atlikti.
- Vandens separatorius/kondensato surinkėjas: Suspausto oro aušinimo metu ore esantys vandens garai kondensuojasi ir virsta skysčiu. Vandens separatorius atskiria šį kondensatą nuo oro srovės ir surinkia jį specialioje talpoje. Dažnai šie separatoriai turi automatinį arba rankinį kondensato išleidimo vožtuvą, kaip antai AIRPRESS 36337, leidžiantį reguliariai pašalinti susikaupusį vandenį.
- Slėgio reguliatorius: Šis komponentas leidžia kontroliuoti ir palaikyti stabilų suspausto oro slėgį sistemoje, nepriklausomai nuo kompresoriaus generuojamo slėgio svyravimų. Tai užtikrina, kad pneumatiniai įrankiai gautų optimalų darbo slėgį, o tai yra svarbu jų efektyvumui ir ilgaamžiškumui. Pavyzdžiui, EWO Variobloc 1/4 su slėgio reguliatoriumi arba AIRPRESS slėgio reguliatorius yra tokie komponentai.
- Tepimo įrenginys (lubrikatorius): Kai kuriuose oro paruošimo mazguose yra tepimo įrenginys, kuris į oro srovę įpurškia nedidelį kiekį specialios alyvos. Ši alyva sutepa pneumatinių įrankių judančias dalis, mažindama trintį ir dilimą. Tai ypač svarbu įrankiams, kuriems gamintojas rekomenduoja tepimą. RODCRAFT G1K 1/4" tepimo antgalis yra pavyzdys tokio komponento.
- Mikrofiltrai ir separatoriai: Be pagrindinių filtravimo elementų, kai kuriuose aukštesnės klasės oro paruošimo mazguose gali būti naudojami papildomi mikrofiltrai (pvz., EWO VARIOBLOC G 1/2) arba separatoriai, skirti pašalinti dar smulkesnes daleles ar alyvos miglą, užtikrinant ypatingai aukštą oro švaros lygį.
Vandens Paruošimo Mazgų Tipai ir Pavyzdžiai
Pramonėje naudojami įvairaus dydžio ir konfigūracijos vandens paruošimo mazgai, pritaikyti skirtingiems oro srautams ir poreikiams. Populiarūs gamintojai, tokie kaip INGERSOLL RAND, ANI, EWO ir RODCRAFT, siūlo platų produktų asortimentą.
Sisteminių oro filtrų pavyzdžiai:
- INGERSOLL RAND FA40IG (341,08 €), FA110IH (525,14 €), FA110IG (525,14 €), FA75IH (379,77 €), FA75IG (379,77 €), FA40IH (341,08 €). Šie modeliai skiriasi dydžiu ir filtravimo galimybėmis, pritaikyti skirtingiems oro srautams.
- EWO Variobloc 1/4 (53,43 €) - tai oro paruošimo filtras, skirtas mažesniems oro srautams.
- EWO VARIOBLOC G 1/2 (154,31 €) - mikrofiltras, skirtas didesniems oro srautams ir aukštesniam valymo lygiui.
Oro paruošimo blokų pavyzdžiai (integruojant kelias funkcijas):
- ANI Medium E/22/SC/3/P 1/2" (195,30 €) ir ANI Mignon E/12/2/P 1/4" (93,45 €) - tai kompaktiški oro paruošimo blokai, dažnai apimantys filtravimą ir slėgio reguliavimą.
- EWO VARIOBLOC 1/2 (278,67 €), EWO Variobloc 1/4 (221,07 €), EWO VARIOBLOC 3/4 (282,45 €) - tai įrenginiai, kurie gali apjungti filtrą, reguliatorių ir kartais tepimo įrenginį, siūlydami įvairius dydžius (1/2", 1/4", 3/4") skirtingiems pramoniniams poreikiams.
- EWO Variobloc 1/4 su slėgio reguliatoriumi (115,50 €) ir EWO VARIOBLOC G 1/2 su slėgio reguliatoriumi (166,60 €) - tai pavyzdžiai, kur filtro ir slėgio reguliatoriaus funkcijos sujungtos viename įrenginyje.
Papildomi komponentai:
- RODCRAFT G1K 1/4" IG-1/4" AG (10,40 €) - tepimo antgalis, kuris gali būti prijungtas prie oro paruošimo sistemos.
- AIRPRESS 4300210 (53,36 €) - atskiras slėgio reguliatorius.
- AIRPRESS 36337 (102,74 €) - automatinis kondensato numetimo vožtuvas, skirtas efektyviam vandens pašalinimui.
- CEJN Ser.112 (5,80 €) ir CEJN Ser.107 (5,80 €) tvirtinimo atramos - tai priedai, skirti montuoti oro paruošimo įrenginius.
Kaip veikia vandens valymo įrenginiai?
Kaip Pasirinkti Tinkamą Vandens Paruošimo Mazgą?
Tinkamo vandens paruošimo mazgo pasirinkimas priklauso nuo keleto svarbių veiksnių:
- Oro srautas (litrai per minutę, l/min): Tai yra svarbiausias kriterijus. Įrenginys turi būti pajėgus apdoroti maksimalų oro srautą, kurį naudoja jūsų įrankiai ar sistema. Per mažas mazgas neefektyviai valys orą ir gali sukelti slėgio kritimą.
- Reikalingas oro švaros lygis: Įvairios pramonės šakos ir įrankiai kelia skirtingus reikalavimus oro švarai. Jei naudojami jautrūs prietaisai ar vyksta gamybos procesai, kuriems keliami aukšti higienos standartai, gali prireikti kelių pakopų filtravimo arba specializuotų mikrofiltrų.
- Sistemos slėgis: Įsitikinkite, kad pasirinktas mazgas atlaiko sistemoje naudojamą maksimalų slėgį.
- Darbinė aplinka: Jei įrenginys bus naudojamas atšiauriomis sąlygomis (pvz., aukšta drėgmė, didelės temperatūros svyravimai), reikėtų rinktis atsparesnius modelius.
- Papildomos funkcijos: Ar reikalingas tepimo įrenginys? Ar būtinas automatinis kondensato išleidimas? Atsižvelkite į specifinius jūsų poreikius.
- Prijungimo dydis (coliais): Oro paruošimo mazgai turi skirtingus sriegių dydžius (pvz., 1/4", 1/2", 3/4"), kurie turi atitikti jūsų esamos oro sistemos prijungimo taškus.
Investicija į tinkamą vandens paruošimo mazgą yra ne tik techninis sprendimas, bet ir strateginis žingsnis, siekiant užtikrinti ilgalaikį pramoninės įrangos veikimą, sumažinti išlaidas ir palaikyti aukštą darbo našumą. Šie įrenginiai yra esminė suspausto oro tiekimo grandinės dalis, garantuojanti, kad oras pasieks įrankius švarus, sausas ir tinkamo slėgio.
